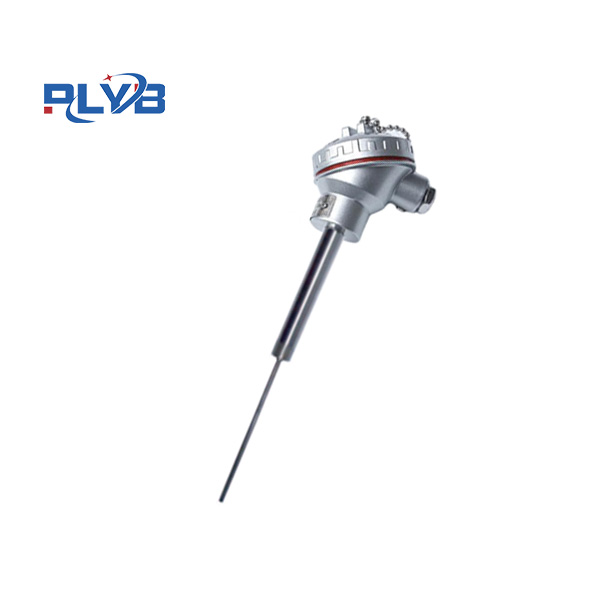

直形管接头式热电阻 WZP-72
- 产品描述
-
直形管接头式热电阻
1、直形管接头式热电阻概述
热电阻通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
1、直形管接头式热电阻应用
装配热电阻通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。2、直形管接头式热电阻工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
3、直形管接头式热电阻测量范围及允差型 号
分 度号
测温范围
精度等级
允许误差
WZP
Pt100
-200～+500
A级
±（0.15+0.002） ltl
B级
±（0.30+0.005） ltl
WZC
Cu50 Cu100
-50～+100
---
±（0.30+0.005） ltl
4、直形管接头式热电阻选型表
产品型号
分 度 号
温度范围 ℃
连接尺寸
规 格（mm）
d
L x l
WZP-72
WZP2-72
Pt100
-200～500
M20x1.5
?3
?4
?5
?6
?8
?5
?6
?8
245
270
295
345
395
445
545
645
745
899
1149
WZP-72A
WZP2-72A
NPT1/2
WZP-73
WZP2-73
M20x1.5
WZP-73A
WZP2-73A
NPT1/2
WZC-72
WZC-72A
Cu50
Cu100
-50～100
M20x1.5
NPT1/2
WZC-73
WZC-73A
M20x1.5
NPT1/2
①热电阻A级、热电偶 I级需按协议订货;
② 未注明测温范围及保护管材质保护管材质一律视为 1Cr18Ni9Ti;
③其他相关技术参数要求可根据用户协议要求订货；如长度、连接方式、单支或双支等
