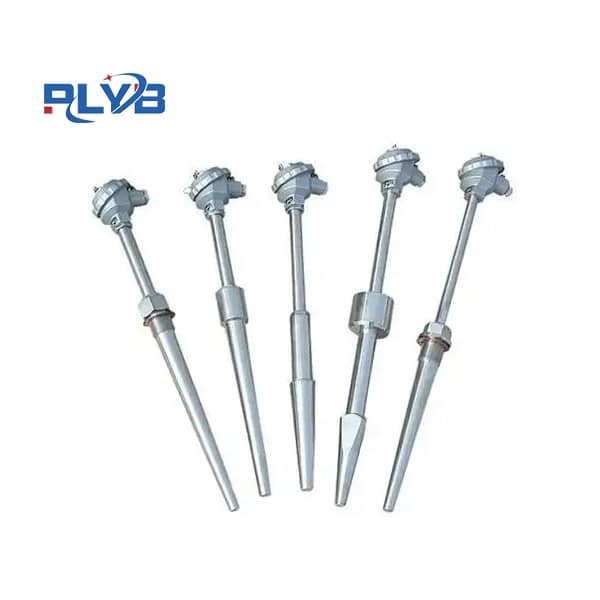

固定螺纹锥形热电阻

固定螺纹锥形热电阻 WZP-620/WZP-630 Pt100 -200~500℃ 锥形保护管耐压30MPa M332螺纹防喷防水型支持非标定制现货速发

分类:

固定螺纹锥形热电阻

1、应用
    通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200℃~500℃范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点
     ·压簧式感温元件，抗振性能好；
     ·毋须补偿导线，节省费用；
     ·测温精度高；
     ·机械强度高，耐压性能好；
     ·进口薄膜电阻元件，性能可靠稳定。
3、工作原理
     热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
4、主要技术参数
     产品执行标准
     IEC751
     JB/T18622-1997
     JB/T8623-1997
5、常温绝缘电阻
     热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
6、测量范围及允差

型号	分度号	测温范围	精度等级	允许误差
WZP	Pt100	-200-+500	A级	±（0.15+0.002） ltl
WZP	Pt100	-200-+500	B级	±（0.30+0.005） ltl
WZC	Cu50 Cu100	-50-+100	－－-	±（0.30+0.005） ltl

7、型号及规格

名称	型号	分度号	测量范围	规格
				d	L
单支铂热电阻	WZP-101	Pt100	-200-500°C	φ3 φ4 φ5 φ6	310 360 410 460 510 560
双支铂热电阻	WZP2-101

8、固定螺纹锥形热电阻选型表（公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管）

产品型号	分度号	温度范围 ℃	热响应时间	规格（mm）
				d	L x l
WZP-620 WZP2-620	Pt100	-200—500	<90S	φ15	300x150 350x200 400x250 450x300 500x350 650x500
WZP-620A WZP2-620A			<24S
WZP-630 WZP2-630			<45S
WZP-630A WZP2-630A			<24S
WZC-620 WZC-620A	Cu50 Cu100	-50—100	<120S
			<40S
WZC-630 WZC-630A			<120S
			<40S

1）型号620、621为防喷式，防护等级IP65；

2）型号630、631为防水式，防护等级IP65；

3）保护管为1Cr18Ni9Ti，其余材质根据协议订货；
