固定法兰式热电阻
- 产品描述
-

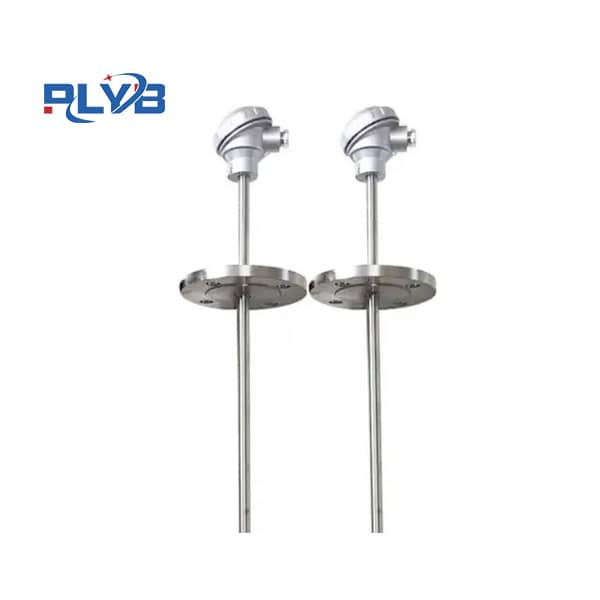

固定法兰式热电阻
1、固定法兰式热电阻概述
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气 体介质以及固体表面温度。
2、固定法兰式热电阻工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
3、固定法兰式热电阻 应用
装配热电阻通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。4、固定法兰式热电阻特点
a.压簧式感温元件，抗振性能好；
b.毋须补偿导线，节省费用；
c.测温精度高；
d.机械强度高，耐压性能好；
e.进口薄膜电阻元件，性能可靠稳定。
5、固定法兰式热电阻主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
6、固定法兰式热电阻常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10~100V（直流）电极与外套管之间的绝缘电阻 >100MΩ。
7、固定法兰式热电阻测量范围及允差型 号
分 度号
测温范围
精度等级
允许误差
WZP
Pt100
-200-+500
A级
±（0.15+0.002） ltl
B级
±（0.30+0.005） ltl
WZC
Cu50 Cu100
-50-+100
---
±（0.30+0.005） ltl
8、固定法兰式热电阻选型表
产品型号
分度号
温度范围℃
热响应时间
规 格（mm）
d
L x l
WZP-420
WZP2-420
Pt100
-200—500
<90S
φ16
300x150
350x200
400x250
450x300
500x350
650x500
900x750
1150x1000
1650x1500
2150x2000
WZP-420G
WZP2-420G
<24S
WZP-421
WZP2-421
<45S
φ12
WZP-421G
WZP2-421G
<24S
WZP-430
WZP2-430
<90S
φ16
WZP-430G
WZP2-430G
<24S
WZP-431
WZP2-431
<45S
φ12
WZP-431G
WZP2-431G
<24S
WZC-420G
Cu50
Cu100
-50—100
<120S
φ16
WZC-420
<40S
WZC-430
<120S
WZC-430G
<40S
WZC-421
<120S
φ12
WZC-421G
<40S
WZC-431
<120S
WZC-431G
<40S
其他相关技术参数要求可根据用户协议要求订货；如长度、连接方式、单支或双支等
