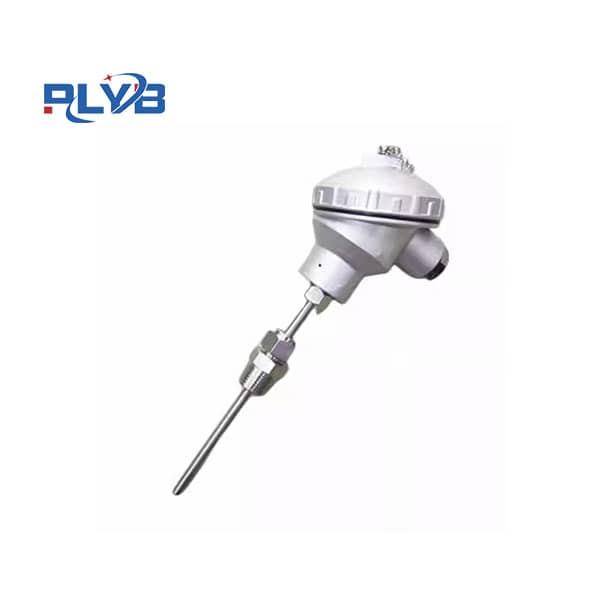

活动螺纹管接头式热电阻

活动螺纹管接头式热电阻 WZP-92/WZP-93 Pt100 -200~500℃ M201.5螺纹压簧式抗振结构进口薄膜元件高精度测温支持非标定制现货速发

分类:

活动螺纹管接头式热电阻

1、应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点
·压簧式感温元件，抗振性能好；
·毋须补偿导线，节省费用；
·测温精度高；
·机械强度高，耐压性能好；
·进口薄膜电阻元件，性能可靠稳定。
3、工作原理
     热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
4、主要技术参数
     产品执行标准
     IEC751
     JB/T18622-1997
     JB/T8623-1997
5、常温绝缘电阻
     热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻 >100MΩ。
6、测量范围及允差

型号	分度号	测温范围	精度等级	允许误差
WZP	Pt100	-200-+500	A级	±（0.15+0.002） ltl
WZP	Pt100	-200-+500	B级	±（0.30+0.005） ltl
WZC	Cu50 Cu100	-50-+100	－－-	±（0.30+0.005） ltl

7、型号及规格

名称	型号	分度号	测量范围	规格
				d	L
单支铂热电阻	WZP-101	Pt100	-200-500°C	φ3 φ4 φ5 φ6	310 360 410 460 510 560
双支铂热电阻	WZP2-101

8、活动螺纹管接头式热电阻选型表（公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管）

产品型号	分度号	温度范围 ℃	连接尺寸	规格（mm）
				d	L x l
WZP-92 WZP2-92	Pt100	-200—500	M20x1.5	φ3 φ4 φ5 φ6 φ8 　 φ5 φ6 φ8	245 270 295 345 395 445 545 645 745 899 1149
WZP-92A WZP2-92A			NPT1/2
WZP-93 WZP2-93			M20x1.5
WZP-93A WZP2-93A			NPT1/2
WZC-92 WZC-92A	Cu50 Cu100	-50—100	M20x1.5
			NPT1/2
WZC-93 WZC-93A			M20x1.5
			NPT1/2

1）型号92、92A为防喷式，防护等级IP65；

2）型号93、93A为防水式，防护等级IP65；

3）保护管为1Cr18Ni9Ti，其余材质根据协议订货；
