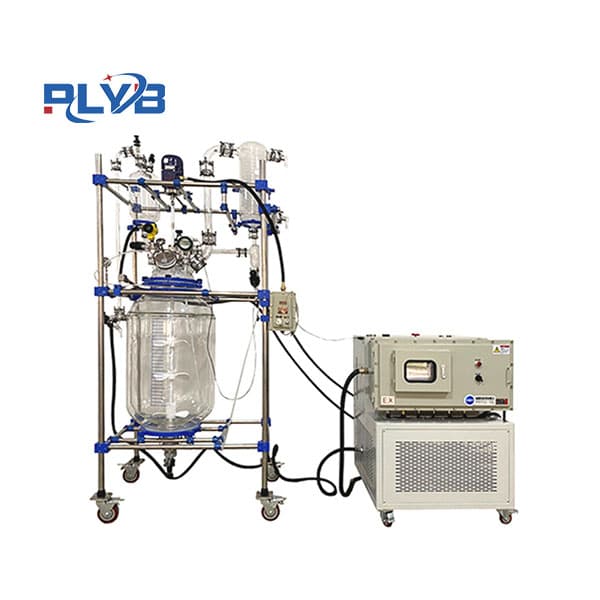

PL-150L双层玻璃反应釜
- 产品描述
-
PL-150L双层玻璃反应釜：中试生产的理想选择
在精细化工、生物制药及新材料合成领域，中试放大是连接实验室研发与工业化生产的关键环节。而150L双层玻璃反应釜，凭借其适中的容积和优异的性能，已成为中试生产的理想设备。本文将全面介绍150L双层玻璃反应釜的产品特点、技术参数、应用领域及使用维护要点。
一、产品概述与工作原理
150L双层玻璃反应釜是常用的生化仪器，可在恒速、恒力、恒温的条件下进行浓缩、蒸馏、回流、分离、提纯等反应，是教学、实验、中试、生产的理想仪器设备。
该设备采用双层玻璃结构设计，内层用于放置反应物料并进行搅拌反应，夹层则用于通入导热介质。其工作原理是：通过双层反应釜夹层，注入恒温的（高温或低温）热溶液或冷却液，对反应釜内的物料进行恒温加热或制冷，同时通过搅拌系统使物料充分混合反应。物料在反应釜内进行反应，并能控制反应溶液的蒸发与回流，反应完毕后，物料可从釜底的出料口放出，操作极为方便。
150L双层玻璃反应釜通常需要与循环水真空泵、隔膜真空泵、低温循环泵、高温恒温循环器、高低温一体机等配套组成系统装置。釜体夹层需外接加热或制冷的循环设备，在搅拌物料的同时，通过夹层注入循环的热溶液或冷却液，对釜内的物料进行恒温加热或制冷。
双层玻璃反应釜与高低温一体机的协同工作150L双层玻璃反应釜与高低温一体机的协同工作，形成了一个完整的温控闭环系统。其工作原理是：高低温一体机将导热介质加热或冷却至设定温度，通过循环泵将介质输送至反应釜夹层，介质在夹层内与釜内物料进行热交换后，返回一体机重新进行温度调节，如此循环往复，维持反应温度的恒定。这一组合的优势体现在多个方面：首先，宽温区覆盖能力使同一套设备既能满足高温合成（如酯化反应，通常需要150-200℃），也能满足低温结晶（如药物提纯，可能需要-20℃至-40℃）；其次，精准的温控能力确保了反应过程的稳定性和重现性，这是中试放大阶段工艺验证的关键；再者，密闭循环系统减少了导热介质的损耗和环境污染，也降低了操作人员的劳动强度。
二、核心技术特点
1. 优质玻璃材质
反应釜釜体采用高硼硅玻璃（GG17材质，膨胀系数3.3），具有优良的物理化学性能。这种材质瓶体透明，可直观观察反应液料的变化过程，方便操作人员实时监控反应状态。釜体耐温范围可达-80℃至+250℃，能够满足绝大多数反应工艺的温度要求。
2. 坚固的框架结构
整机采用不锈钢框架结构，其连接部分通过三通四通精巧配连，紧凑坚固不走型。机器底部设有带刹车的万向轮，可整体移动，操作方便。主体框架采用SU304不锈钢材质，耐腐蚀性能优异。
3. 高效搅拌系统
搅拌系统采用陶瓷轴承和机械密封，可有效防止搅拌杆磨损掉屑，耐高温、耐磨损、密封效果好。搅拌电机功率通常为370W-750W，采用变频调速控制，转速调节范围50-600rpm/min或50-780rpm。搅拌桨为月牙式或三层桨式设计，采用304不锈钢内芯外包聚四氟乙烯材质，强度高且耐腐蚀性强。
4. 釜盖采用六口设计
搅拌口：60#法兰口，用于安装搅拌器
固体投料口：95#法兰口，方便固体物料直接加入
恒压漏斗口：40#磨口，用于液体物料滴加
冷凝器连接口：50#球磨口，连接冷凝装置
测温口：29#或45mm法兰口，安装PT100温度传感器
放气口：34#标口，用于真空或放气操作
5. 优良的密封性能
搅拌系统采用机械四氟组件密封+陶瓷轴承，气密性好，不漏气，具有优良的化学耐受性。真空度可达0.098Mpa，满足绝大多数负压反应工艺要求。
6. 便捷的放料设计
采用无积液侧放料阀，玻璃+四氟材质，放料快捷且无死角。
150L双层玻璃反应釜的参数表
产品型号
Product Model
PL-50LPL-100LPL-150LPL-200L釜容量（L）
Volume（L）
50100150200釜口数
NeckNo.on Cover
6666内筒外径
External Diameter of Inner Vessel（mm)
365460550600外筒外径
External Diameter of Outer Vessel（mm)
410500600650釜盖直径
CoverDiameter（mm）
265340340340釜体长度
Vessel Height（mm）
850
950
980
1200
电机功率
Motor Power（W）
180370750750真空度
Vacuum Degree（Mpa）
0.0980.0980.0980.098转速
Rotation Speed（rpm）
50-60050-60050-60050-600转矩
Torque（Nm）
2.865.8911.9011.90电源
Power （V）
220220220220整机尺寸
Dimension（mm)
700*500*23001000*700*27001200*900*30001200*900*3200双层玻璃反应釜的实拍照片
150L双层玻璃反应釜、高低温一体机和低温循环器的配套使用
150L双层玻璃反应釜与高低温一体机的组合，代表了中试生产温控系统的先进水平。这一黄金搭档不仅实现了从-80℃到300℃的宽温区精准控制，还通过透明釜体提供了直观的反应过程监测能力，为工艺放大提供了可靠的数据支撑。在制药、精细化工、新材料等领域的应用中，这套系统正帮助越来越多的研发团队跨越从实验室到工业化生产的鸿沟，成为中试阶段不可或缺的核心装备。
随着医药研发和化工新材料产业的持续发展，对中试设备的需求将更加多元化和专业化。选择一套性能可靠、配套完善的150L双层玻璃反应釜与高低温一体机系统，无疑是为中试生产奠定了坚实的基础。
