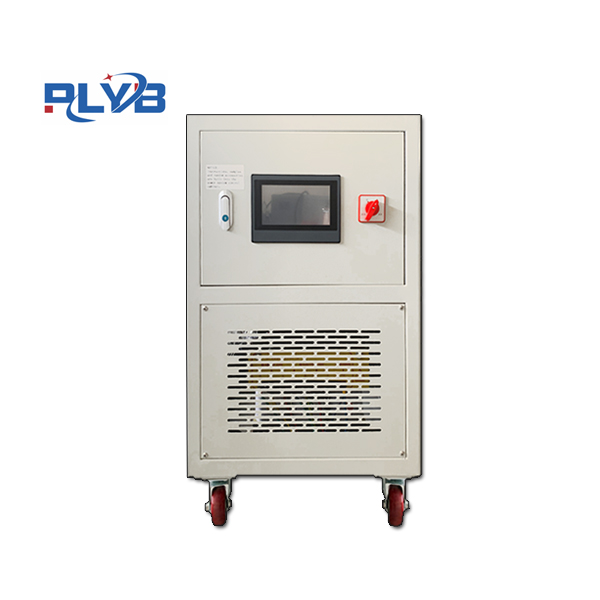

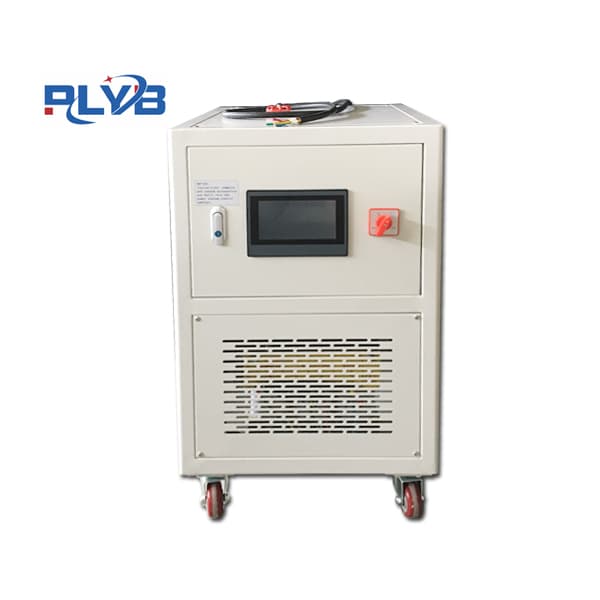

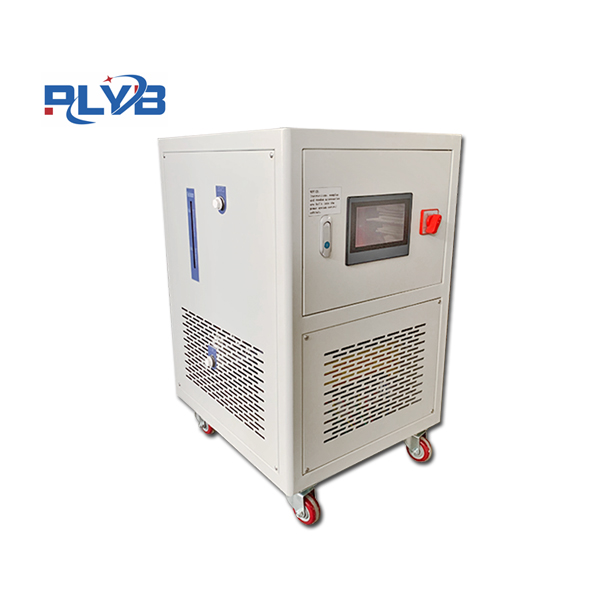

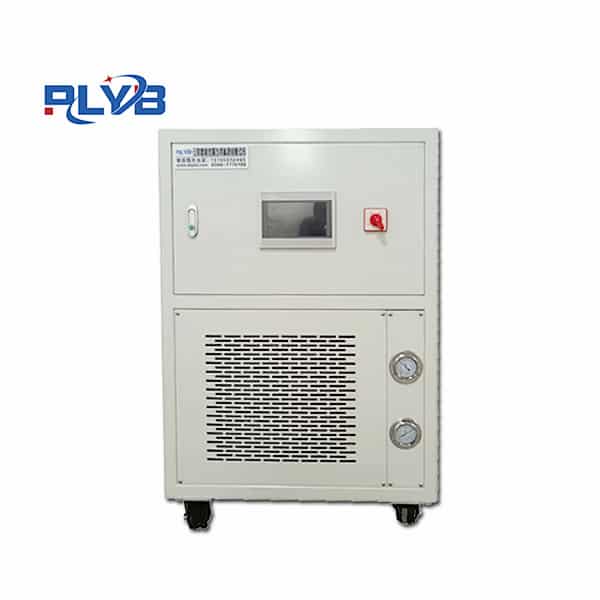

-40℃～200℃高低温一体机

高低温一体机循环装置的整个液体循环是密闭的，带有膨胀容器，膨胀容器和液体循环是绝热的，并不参与液体循环，只是机械的连接，不管液体循环的温度是高温还是低温，膨胀容器中的介质都低于60度。

分类:

首先介绍高低温一体机的作用和应用场景

高低温循环装置又称“高低温一体机”、“冷热一体机”、“加热制冷循环器”。

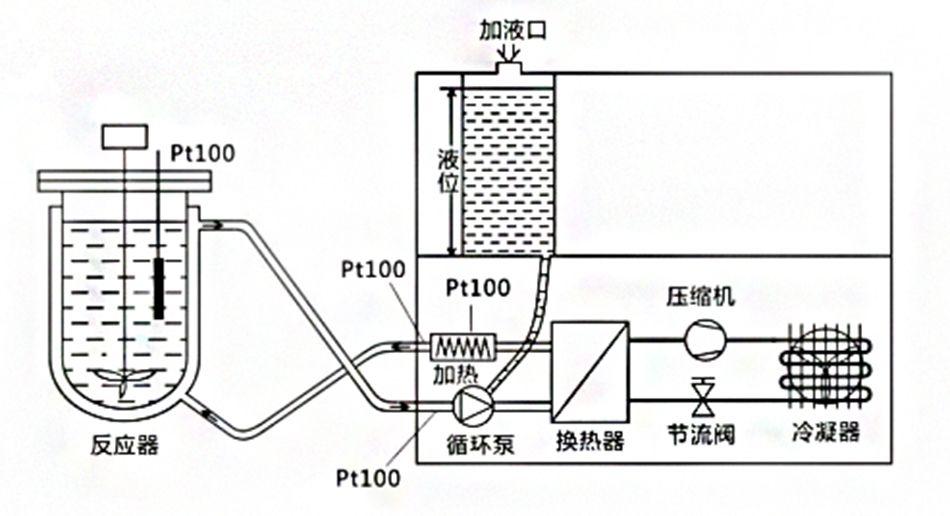

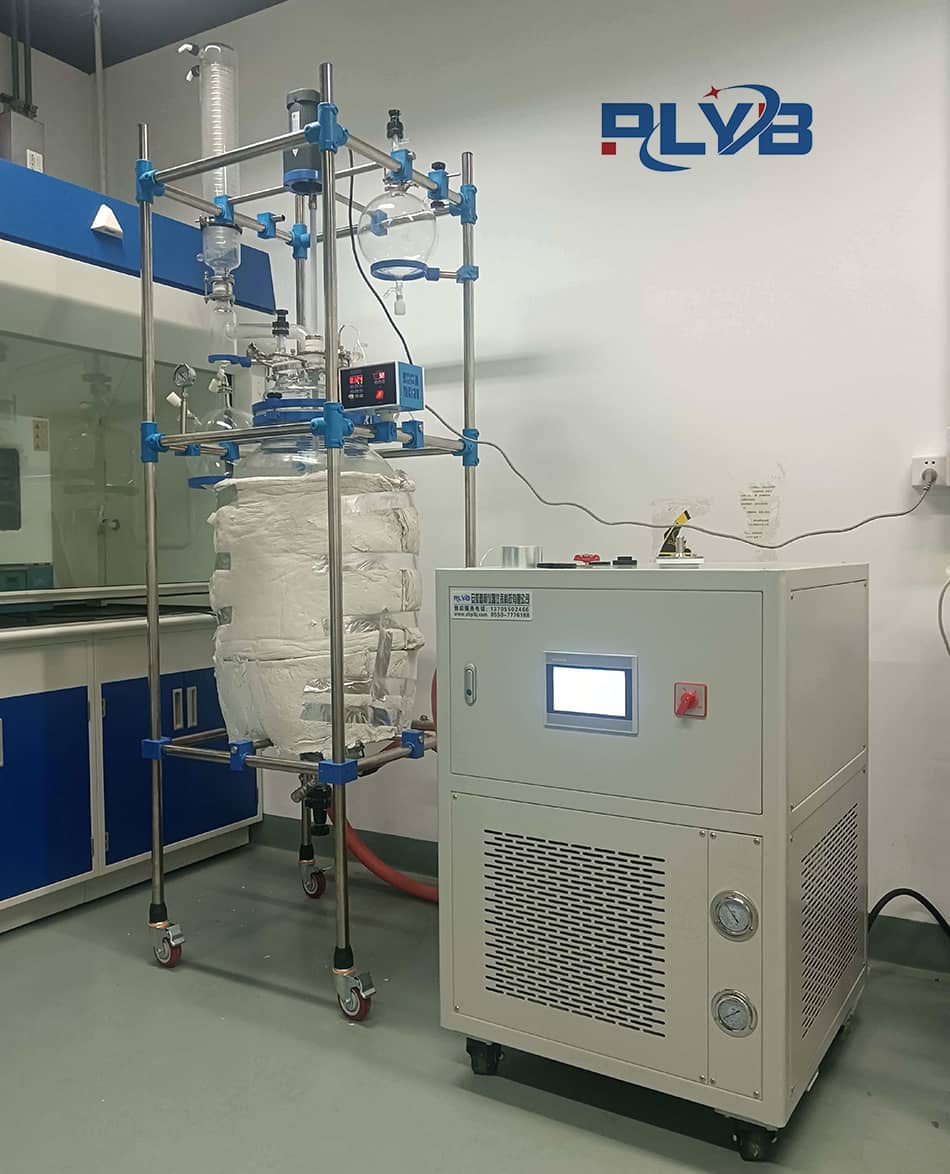

当高低温一体机所配的玻璃反应釜、反应器、旋转蒸发器、萃取设备等装置的温度需要迅速的升高或者降低时，该设备可以迅速的使其达到设定的温度。该设备加热和制冷可以迅速转换，使用的介质（导热油）为同一种介质，彻底改善了以往加热和制冷需要不同的两台仪器来完成的弊端。高低温循环装置的整个液体循环是密闭的，带有膨胀容器，膨胀容器和液体循环是绝热的，并不参与液体循环，只是机械的连接，不管液体循环的温度是高温还是低温，膨胀容器中的介质都低于60度。

产品型号：PLYY-40-50

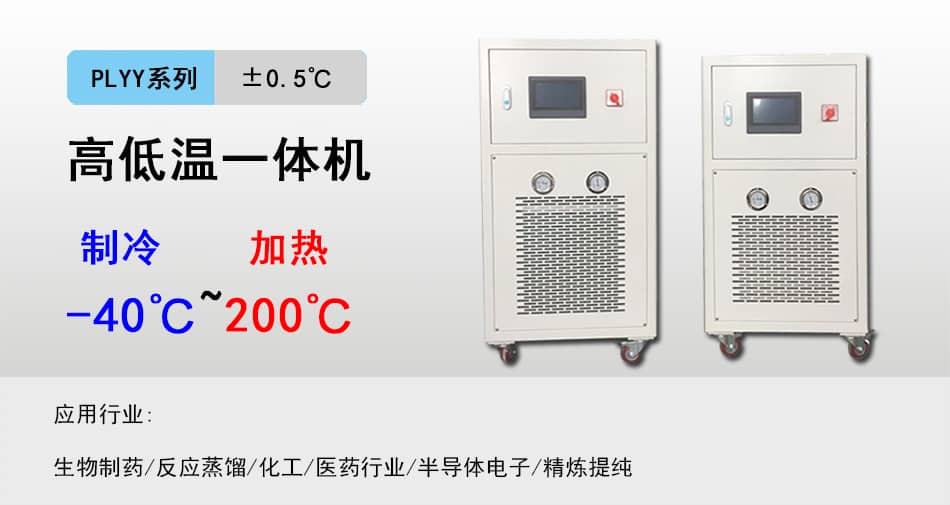

控温范围：-40-200℃

制冷加热控温系统的典型应用

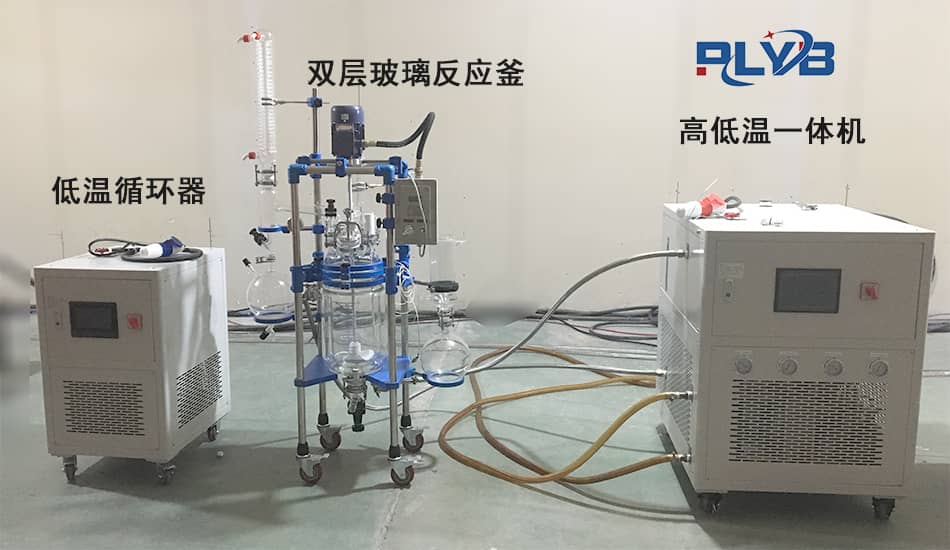

高压反应釜冷热源动态恒温控制、双层玻璃反应釜冷热源动态恒温控制、微通道反应器冷热源恒温控制、小型恒温控制系统、蒸饱系统控温、材料低温高温老化测试、组合化学冷源热源恒温控制、半导体设备冷却加热、真空室制冷加热恒温控制。


-40℃～200℃高低温一体机-技术参数

型号		PLYY-40-20	PLYY-40-30	PLYY-45-50	PLYY-40-100	PLYY-40-150	PLYY-40-200
温度范围		-40℃～200℃
控制系统		PID自适应控制算法，PLC可编辑控制器
温控模式		物料温度控制与设备出口温度控制模式可自由选择
程序编辑		PLC控制可编制5条程序，每条程序可编制40段步骤
通信协议		MODBUS RTU 协议 RS485接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热液温控精度		±0.5℃
物料温控精度		±1℃
加热功率kW		2.5	3.5	5.5	7.5	10	15
制冷量 kW	200℃	2.5	3.5	5.5	7.5	10	15
	100℃	2.5	3.5	5.5	7.5	10	15
	20℃	2.5	3.5	5.5	7.5	10	15
	0℃	1.8	3	5	7	10	15
	-20℃	0.85	1.5	2.9	4.2	6	11
	-40℃	0.25	0.45	0.9	1.5	2	3.8
循环泵流量、压力max		20 L/min 2 bar	35 L/min 2 bar	35 L/min 2 bar	50 L/min 2 bar	75 L/min 2.5 bar	110 L/min 2.5 bar

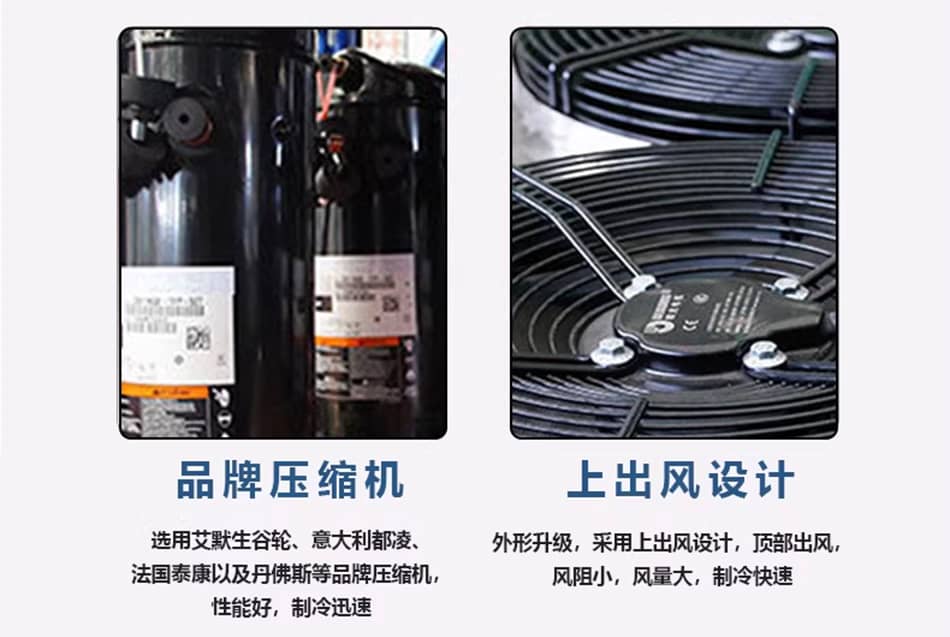

压缩机		艾默生谷轮、泰康、都凌等品牌压缩机
膨胀阀		丹佛斯/艾默生热力膨胀阀
蒸发器		板式换热器

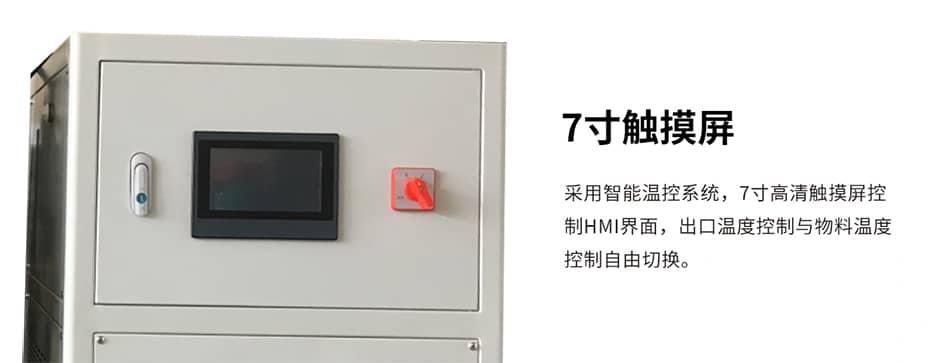

操作面板		PLC控制 7英寸彩色触摸屏，温度曲线显示、记录
安全防护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。

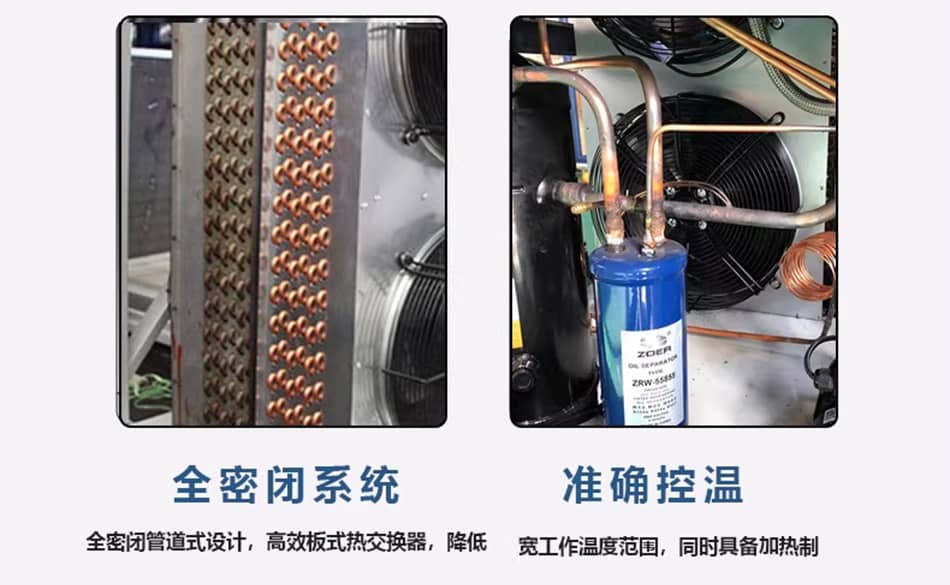

密闭循环		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R-404A/R507C
接口尺寸		G3/4	G3/4	G3/4	G3/4	G1	G1
水冷型 W 1.5~4bar		600L/H	800L/H	1500L/H	1800L/H	2600L/H	3200L/H
温度 20度		G3/8	G1/2	G3/4	G3/4	G1	G1
电源		380V 50HZ / 460V 60HZ
外壳材质		冷板喷塑或SUS304外壳

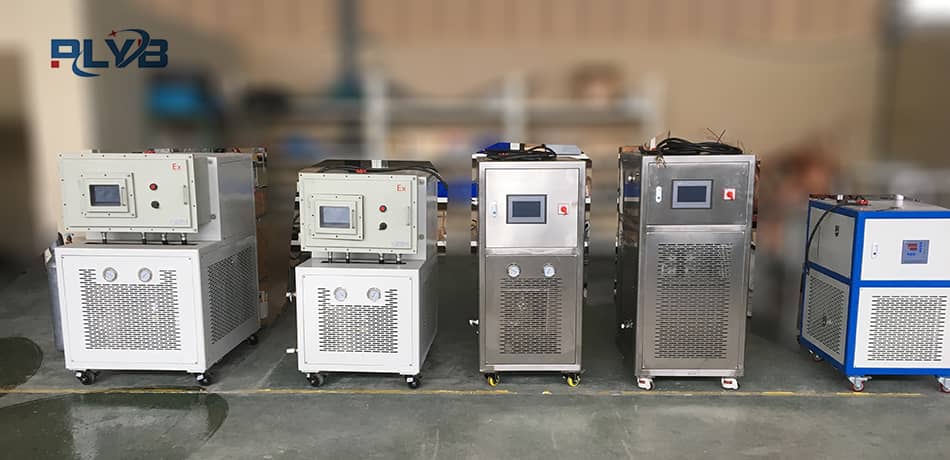

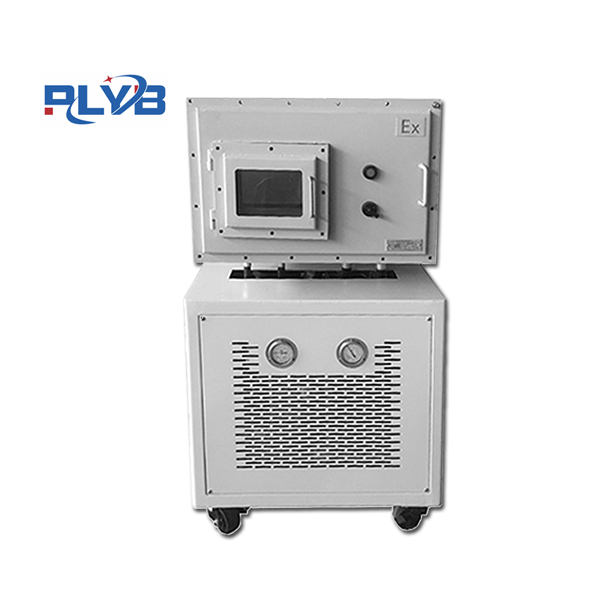

选配		防爆款 ExdIIBT4/ ExdIICT4
