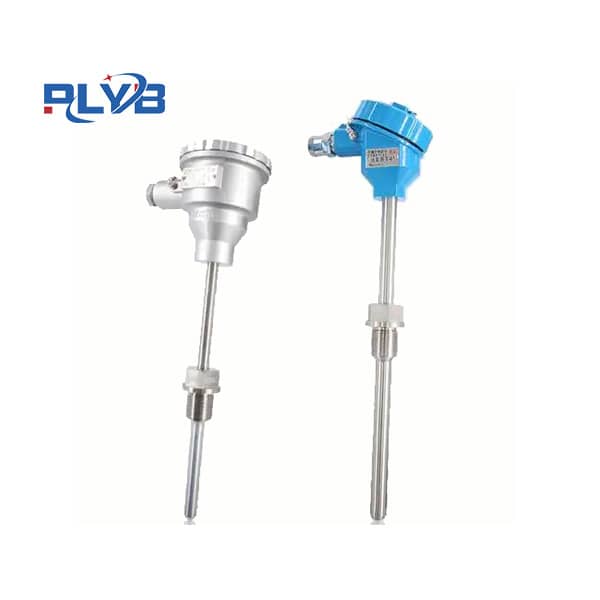

固定螺纹管接头式热电阻
- 产品描述
-
1、固定螺纹管接头式热电阻概述
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、固定螺纹管接头式热电阻应用
装配热电阻通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
3、固定螺纹管接头式热电阻工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
4、固定螺纹管接头式热电阻测量范围及允差型 号
分度号
测温范围
精度等级
允许误差
WZP
Pt100
-200-+500
A级
±（0.15+0.002） ltl
B级
±（0.30+0.005） ltl
WZC
Cu50 Cu100
-50-+100
---
±（0.30+0.005） ltl
6、固定螺纹管接头式热电阻选型表
产品型号
分度号
温度范围℃
连接尺寸
规 格（mm）
d
L x l
WZP-82
WZP2-82
Pt100
-200—500
M20x1.5
φ3
φ4
φ5
φ6
φ8
φ5
φ6
φ8
245
270
295
345
395
445
545
645
745
899
1149
WZP-82A
WZP2-82A
NPT1/2
WZP-83
WZP2-83
M20x1.5
WZP-83A
WZP2-83A
NPT1/2
WZC-82
WZC-82A
Cu50
Cu100
-50—100
M20x1.5
NPT1/2
WZC-83
WZC-83A
M20x1.5
NPT1/2
①热电阻A级、热电偶 I级需按协议订货;
② 未注明测温范围及保护管材质保护管材质一律视为 1Cr18Ni9Ti;
③其他相关技术参数要求可根据用户协议要求订货；如长度、连接方式、单支或双支等…
