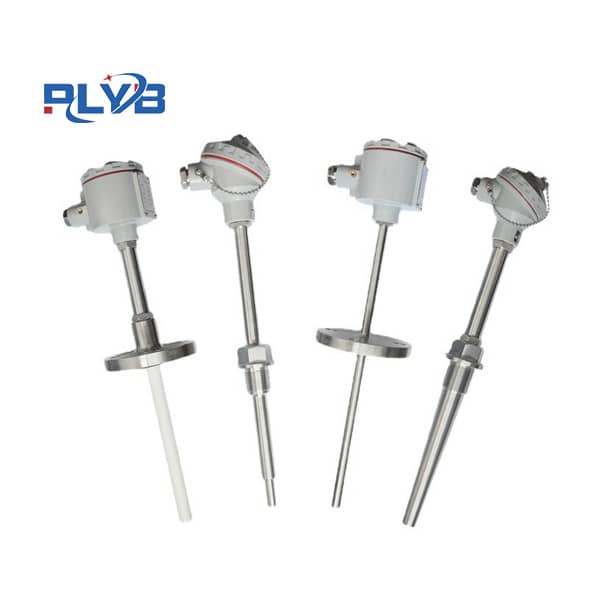

WZP系列隔爆热电阻

专业隔爆铂电阻生产商，WZP系列隔爆热电阻，Exd IICT6防爆等级。精度高、响应快，隔爆铂电阻厂家直销，点击获取技术参数表及报价。

分类:

产品描述

工业用隔爆铂电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易燃、易爆等化学气体、蒸气，如果使用普通的铂电阻非常不，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生产的隔爆铂电阻产品适用在d II BT4~d II CT6 温度组别区间内具有爆炸性气体危险的场所内. 本厂生产的隔爆热电偶采用引进元件作感温元件，其技术性能符合 ZBY301-85工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求 GB3836.1-83 、 GB3836.2-83 标准。

◆ 主要技术指标
量程规格

型号	分度号	测温范围℃	精度等级	允许偏差△ t ℃
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	A 级	±（0.15+0.002\|t\|）
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	B 级	±（0.30+0.005\|t\|）

注：“ t ”为感温元件实测温度值，双支铂电阻只供应 B 级
热电阻允许通过电流
通过铂电阻的测量电流最大不超过 5mA 。

防爆类型和级组
防爆级组： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6
外壳防护等级： IP54

原理结构
隔爆热电阻和装配式热电阻的结构、原理基本相同，所区别的是，隔爆产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散—传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在 d II BT4 至 d II CT6 防爆温度组别区间范围内，只要用户严格遵守产品使用规则，产品能达到可靠的防爆效果。

电气设备的类别、级别和温度组别说明：
电气设备分为二类： I 类——煤矿井下用电气设备；
II 类——工厂用电气设备

防爆等级
隔爆热电阻的防爆等级呆板其适用于爆炸性气体混合物大间隙分为 A 、 B 、 C 三级。

温度组别
隔爆热带内阻的温度组别按其外露部分高表面温度分为 T1~T6 六组。

隔爆热电阻的种类和规格

类别	型号	分度号	温度范围℃	保护管材料	热响应时间 t0.5s	公称压力 Mpa	结构特征	规格		防爆等级
								总长 L （ mm ）	插深 l （ mm ）
铂热电阻	WZP-24SA	PT100	-200~500	1Cr18Ni9Ti 不锈钢或0Cr18Ni 12M02Ti	≤ 90	10	隔爆接线盒固定螺纹安装 M27*2 隔爆接线盒固定法兰安装	250 350 400 450 550 650 900 1150	100 200 250 300 400 500 750 1000	d IIBT4 d II BT6 或 d II CT4 d II CT6
	WZP2-24SA
	WZP-44SA					6.4
	WZP2-44SA
	WZP -64S WZP2			1Cr18Ni9Ti		30	锥形保护管 M33*2	250 350 450	100 200 300

隔爆铠装热电阻的种类和规格

类别	型号	分度号	温度范围℃	保护管直径D （mm）	热响应时间 t0.5s	公称压力 Mpa	结构特征	规格		防爆等级
								总长L （mm）	插深l （mm）
铂热电阻	WZPK-24 WZPK2-24	PT100	-200- 500	φ 6 或 φ 5	≤ 12 ≤ 8	10	隔爆接线盒固定螺纹安装 M27*2	300 350 450 550 650 900 1150	150 200 300 400 500 750 1000	d IIBT4 d IIBT6 或 d IICT4 d IICT6
	WZPK-44 WZPK2-44					6.4	隔爆接线盒固定法兰安装

直形管接头式热电阻 WZP-72
