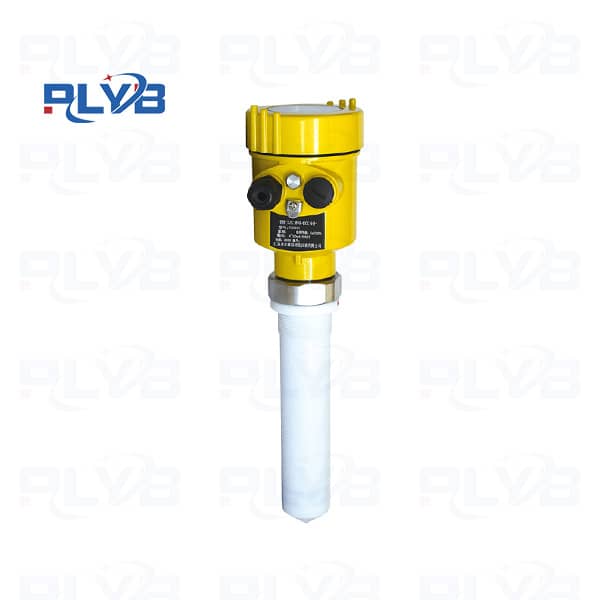

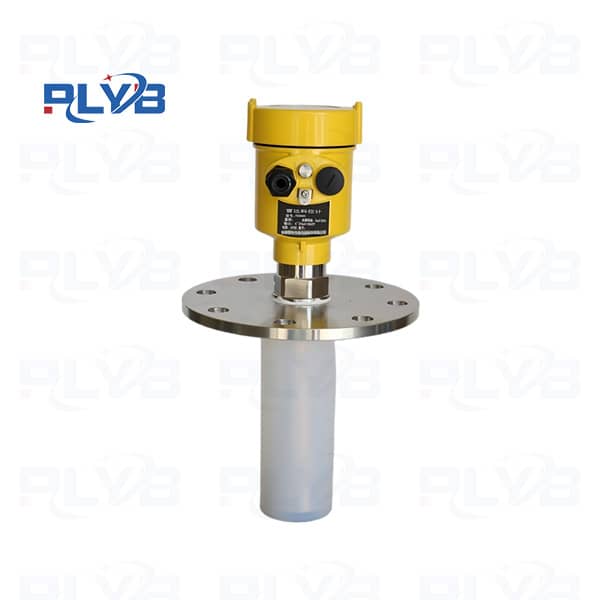

四氟棒式天线防腐雷达料位计
- 产品描述
-
产品概述
安普仪棒式四氟防腐雷达物位计采用耐腐蚀的全密封四氟（聚四氟乙烯，PTFE）材质棒式天线结构，专为强酸、强碱、有机溶剂及其他强腐蚀性液体的液位测量而设计。在化工储罐、酸碱槽、污水处理及各类腐蚀性工况中，仪表能够在复杂恶劣的使用环境下持续稳定运行，并提供厘米级精确的物位数据。产品采用非接触式连续测量原理，可有效避免仪表与被测腐蚀性介质之间直接接触，大幅降低设备因腐蚀而引起的损坏风险，显著延长仪表的使用寿命。
该产品尤其适用于盐酸、硫酸、硝酸等强酸储罐，以及氢氧化钠溶液、各类化学溶剂等液位长期监测需求。对于腐蚀性工况，四氟材质是目前公认的优选过程接触材质方案，具有出色的耐酸碱与耐溶剂侵蚀性能。安普仪棒式四氟防腐雷达物位计采用全密封四氟材料制造天线及过程密封，确保仪表接触介质的每一部分均具备优异的防腐蚀能力。
核心优势
● 全密封四氟棒式天线，强耐腐蚀性
采用聚四氟乙烯（PTFE）材料制作的天线，具有优异的耐酸碱和抗溶剂性能。全密封结构有效防止介质渗透，天线表面光滑不易挂料。对盐酸、硫酸、氢氧化钠等多种强腐蚀介质均表现出优异的耐受能力，确保仪表长期使用。● 80GHz高频毫米波技术，稳定可靠
80GHz调频连续波（FMCW）技术工作在毫米波波段，波长较短、能量集中，可穿透腐蚀介质常伴有的薄雾、轻微结晶和冷凝水。对于低介电常数的溶剂类介质，80G雷达能够实现更为稳定和精确的液位测量。波束角最小可达3°，能量高度集中，有效提升回波信号强度，即使在搅拌、泡沫等工况中也能精准识别真实液位。● 非接触测量方式，耐腐蚀与免维护兼顾
非接触式原理使电子部件和金属壳体完全隔离于腐蚀性介质环境，不会因介质侵蚀而出现探头损坏或信号失效的问题，既保证了测量的长期可靠性，也大幅降低了设备的故障率和维护成本。● 抗挂料与抗凝结设计
棒式天线表面光滑、结构简单，加上四氟材料本身极强的疏水特性和抗粘附能力，即使测量易结晶或易附着介质的液位，也不易受到挂料或凝结物的干扰，几乎不需使用吹扫装置即可维持正常测量。● 一体化耐腐蚀结构，多重工艺保障
天线及过程连接部分均采用PTFE全包裹材料，过程连接可选择PTFE翻边法兰或者不锈钢加四氟衬里方式，满足法兰、螺纹等多种安装需求。全密封结构将金属部件与介质彻底隔离，确保介质与金属材料无任何接触机会。● 满足多样输出与调试需求
支持4-20mA+HART两线制和RS485+Modbus四线制输出方式，便于接入各类工业控制系统。现场配备LCD液晶显示屏和按键操作，同时支持手机蓝牙配置与远程参数调试，显著降低现场运维难度。技术参数
参数项目 规格 工作频率 76–81GHz（80G频段） 天线类型 棒式天线 天线材质 全密封PTFE（聚四氟乙烯） 测量范围 0.3m–30m（可选最大70m） 测量精度 ±2mm（典型值，高精度可选±1mm） 盲区 ≤8cm 波束角 3°–8°（视天线结构而定） 过程温度 -40℃～+130℃（视天线及密封材质而定） 过程压力 -0.1MPa～0.3MPa（标准），特殊可定制 适用介电常数 ≥1.8 供电电压 DC 24V（12V–28V） 信号输出 4–20mA+HART（两线制）/ RS485+Modbus RTU（四线制） 过程连接 G1½A螺纹 / PTFE翻边法兰（DN50/DN80/DN100） 外壳材质 铸铝合金 / 不锈钢304 / 不锈钢316L 防护等级 IP67（IP66/IP68可选） 防爆等级 Ex ia IIC T6 Ga（本安防爆，可选） 电气接口 M20×1.5 / ½NPT 以上参数为典型规格，具体以产品实际配置为准。如有特殊工况需求，欢迎联系安普仪销售工程师定制选型。
产品型号与选型说明
安普仪棒式四氟防腐雷达物位计根据不同工况需求提供多个子系列，适应各类腐蚀性液体测量场景：
标准防腐型
采用全密封四氟棒式天线，测量范围0.3m–10m，精度±2mm，适用于中小型酸碱储罐、工艺反应罐等。高精度防腐型
采用优化设计的四氟棒式天线与高灵敏度接收电路，测量范围0.3m–30m，精度可达±1mm，适用于对液位控制要求更为严格的过程容器。高温防腐型
采用特殊耐高温密封结构，过程温度最高可达+200℃，适用于高温腐蚀性介质工况。万向调节防腐型
配备万向调节机构，天线角度可灵活调整，适用于锥形容器或料面不规则的腐蚀性介质测量场景。防腐选型参考
介质与防腐材料匹配建议
腐蚀性介质 推荐选用材质 安普仪配置建议 盐酸（HCl） PTFE / PFA 全密封四氟棒式天线 + PTFE翻边法兰 硫酸（H₂SO₄） PTFE / 哈氏合金C-276 全密封四氟棒式天线 + 不锈钢衬四氟 硝酸（HNO₃） PTFE 全密封四氟棒式天线 + PTFE全包裹 氢氧化钠（NaOH）溶液 PTFE / PFA 四氟棒式天线 有机溶剂（苯类、醇类） PTFE / 不锈钢316L 四氟棒式天线（溶剂类介电常数较低） 氢氟酸（HF） PTFE / 陶瓷 四氟棒式天线（需注意浓度与温度限制） 混合酸（含氧化剂） PTFE 全密封四氟棒式天线 对于绝大多数腐蚀性介质，聚四氟乙烯（PTFE）材料均具备优异的耐蚀性能，是可靠而经济的选择。
工作原理
安普仪棒式四氟防腐雷达物位计采用先进的调频连续波（FMCW）技术。仪表天线持续向被测介质发射频率线性增加的80G毫米波，电磁波到达介质表面后发生反射。反射后的回波信号被天线接收，并通过电子线路实时处理。
由于电磁波在空气中的传播速度为恒定值（光速），根据发射信号与反射回波之间的频率差，微处理器可以精确计算出天线端面到介质表面的距离，进而得出物位高度。FMCW技术所特有的信号处理机制有效抑制了液面波动、搅拌干扰、罐内障碍物等因素造成的虚假回波，能够在强腐蚀性化工液体及易结晶、易挂料等工况下稳定输出精确数据。
典型应用
安普仪棒式四氟防腐雷达物位计广泛应用于以下强腐蚀性介质的液位测量场景：
化工行业：盐酸、硫酸、硝酸、磷酸等各类强酸储罐液位监测
精细化工：有机溶剂、苯类、醇类、酮类等化工原材料储罐
医药行业：各类制药工艺中的酸碱中和罐、反应釜
冶金行业：电解液储罐、酸洗槽、废酸回收系统
水处理领域：工业废水储池、酸中和池、市政污水液位监测
新材料及电子化学品行业：高纯化学品储罐、腐蚀性电子化学液的物位计量
更多典型工况选型建议，欢迎联络安普仪技术团队进行深入了解。
安装注意事项
为确保安普仪棒式四氟防腐雷达物位计在强腐蚀性工况下发挥最佳性能，安装时请注意以下事项：
安装位置：对于平底储罐，推荐安装于罐体直径的1/4处或1/6处；对于锥形底罐，建议安装于罐顶正中央以确保能够测量至罐底。
避开进料口与障碍物：仪表安装应避开进料口正上方，防止进料流直接冲击天线区域。同时，天线波束应避免直对罐内搅拌器、人梯、加热盘管等结构物。
接管长度控制：棒式天线斜锥部分是电磁波发射与接收的有效区域，务必使该部分完全伸入罐内。如果安装接管过长，应将天线的金属圆柱部分加长，以确保天线有效发射区域完全暴露于罐内。
与罐壁距离：建议至少距离罐壁30cm以上，安装距离过近可能产生较强的罐壁反射信号，影响测量精度。
防太阳直射与淋雨：室外安装时，如仪表所处环境日晒强烈，应当采取遮阳及防雨措施，以延长LCD显示屏使用寿命及保证整机长期稳定性能。
防腐蚀连接：法兰连接宜采用PTFE翻边法兰或316L不锈钢加四氟衬里法兰；螺纹连接建议使用耐腐蚀的G1½A不锈钢螺纹外加PTFE生料带密封。
调试与维护
安普仪棒式四氟防腐雷达物位计支持多种便捷的人机操作和远程维护方式：
现场调试：设备配备128×64高清晰LCD大屏显示，结合面板上4个按键实现菜单配置和参数调整。在通过玻璃视窗获得测量值的同时，也可现场观察实时回波曲线及信号强度。
蓝牙调试：内置Bluetooth 5.0无线通讯模块，现场工程人员利用手机即可无线连接仪表。无需爬上罐顶即可完成全部参数设定操作，显著提高工作效率及安全性。
4G远程调试：支持4G网络通讯，通过云平台远程访问仪表，支持参数设置、状态实时监测和常见故障远程诊断，帮助管理团队实时掌握全厂仪表运行情况。
上机位软件调试：借助USB转RS485串口连接仪表与PC，运行安普仪上位机分析软件，可以执行仪表参数配置、回波曲线查看分析、故障诊断排查及固件更新等功能。
服务与支持
安普仪始终秉持“技术为本、质量可靠”的原则，为您提供全方位的产品服务保障，覆盖售前、售中、售后整个生命周期的技术支持和维护：
专业产品选型指导和工况咨询
详细的现场安装调试技术支持
操作员工和维护人员的专业培训
售后问题快速响应及远程故障诊断
核心零部件和备件提供
定期回访与设备运行健康检查
