120GHz 调频连续波雷达液位计

想象一下你正在管理一个制药车间的改造项目。储罐直径只有1米，罐顶可利用的安装口径是DN32和DN40——这两个尺寸小得几乎容不下任何一款常规液位计。更棘手的是，罐内有三层搅拌叶片，温度要加热到200℃，苯类介质的介电常数很低，蒸发过程中还伴有氮气吹扫动作。用26GHz雷达，波束角太宽，一开打就被搅拌桨挡住回波；用导波雷达，挂料问题又逃不掉；用超声波，蒸汽一上来就测不准。

你手里的解决方案是什么呢？这是一个真实的改造项目，最终被120GHz调频连续波雷达液位计解决了。

什么是120GHz FMCW雷达液位计？

这是一款采用毫米波雷达技术的非接触式物位测量仪表。与传统的脉冲雷达不同，它采用调频连续波原理，通过持续发射频率线性扫描的高频电磁波，再接收并分析反射回来的差频信号来反推距离。这种方式从根本上提升了信号能量和信噪比，抗干扰性能远优于传统脉冲雷达。

120GHz这个数字意味着什么？它的波长远约2.5mm，比26GHz雷达（波长约11.5mm）整整短了4到5倍。物理规律决定了：波长越短，波束越集中，对微小目标的识别能力越强，对泡沫和蒸汽的穿透性能也越出色。

哪些场景需要120GHz？

不是所有液位测量都需要120GHz。但以下几类场景，低频雷达往往力不从心：

场景一：小微容器。100mm至30000mm的测量范围覆盖从小储罐到大型料仓的全部需求。制药和食品行业存在大量中小型容器，空间小、接口窄、结构复杂。120GHz雷达波束角可窄至3°以下，即使安装在DN32接管的受限空间，仍能稳定测到液面。

场景二：低介电常数介质。苯、甲苯、戊烷、酒精等有机溶剂反射信号弱，低频雷达在这些介质上表现不佳。而120GHz波长短，对反射面更敏感，回波更清晰。在某精蒸反应釜的苯介质测量中，120GHz雷达成功完成了现场改造，信号数据正常、稳定可靠。

场景三：带搅拌和泡沫。搅拌叶片打到液面，会形成漩涡甚至泡沫层。信号衰减后低频雷达可能直接丢波，但120GHz凭借高信噪比仍能穿透并锁定真实液面。

场景四：高温带蒸汽。罐内有冷凝水和蒸汽时，天线上容易结露甚至形成厚厚一层粘附。120GHz毫米波信号能直接穿透这些结露层，信号完整性不受影响。

场景五：贸易级计量交接。成品油罐、化学品储罐、酒厂陈酿罐的计量核算，对精度要求最高。120GHz雷达实测精度可达±1mm，分辨率0.01mm，足够满足贸易交接所需的计量精度。

从26GHz到80GHz再到120GHz

雷达液位计的工作频率在不断提升：6GHz→26GHz→80GHz→120GHz。每一次频率跃升都伴随着波束角的收窄和测量精度的提高。

来看一组实测参数对比：

120GHz的窄波束（最小<1°）极大减少了罐内障碍物的干扰信号。FMCW技术本身就有更高的抗干扰特性——通过积累变化时长，它能将现场的各类环境干扰信号有效滤除。

从数据上看，这不仅是频率数字的提升，而是测量可靠性与工况适应性的全面跨越。

核心参数一览

参数因具体型号和厂家配置而不同，此表代表行业主流120GHz液位计的典型技术规格。

为什么波束角这么重要？

波束角决定的是雷达电磁波往外发散的程度，是影响测量精度的关键几何参数。

假设你的储罐直径4米、罐内中间位置有一根直径300mm的搅拌轴在搅动。一个波束角8°的26GHz雷达，在距离液面5米处，波束投射到液面上的光斑直径已经达到约0.7米。搅拌桨一旦被波束扫到，回波会直接淹没液面信号。而一个波束角<1°的120GHz雷达，同距离下投射光斑直径只有不到0.09米——宽度还不如一只拳头。波束轻松地从搅拌桨侧方绕过，精准锁定液面，干扰信号几乎不存在。

用一句话概括：波束角越小，天线“瞄准”得越准，躲开障碍物就越容易。

技术和应用延伸

非接触——彻底告别维护烦恼

非接触式测量意味着没有机械运动部件，不与介质接触，基本无需维护。对于高危介质（腐蚀性、有毒、高温）来说，这本身就是一种安全保障。

穿透障碍物——一种全新的非接触形式

120GHz高频电磁波的一个独特优势在于，它具有穿透某些固体材料的能力——包括石英玻璃、PTFE、PFA、PEEK等。这意味着可以把雷达完全密封在这些材料制作的视窗或盲板后面，再将信号穿透过去进行测量，实现雷达和高温、高压、有毒、腐蚀性工况的彻底物理隔离——这是一种真正意义上更高级别的非接触安全形式。

万向调节——应对非常规安装角度

很多料仓的罐顶不是平的，或者天线需要避开进料口。120GHz雷达可选配万向调节法兰，支持调整天线倾角以适应锥形底罐或曲面仓顶，确保波束始终垂直指向料面。

卫生型设计

制药和食品行业对设备表面光洁度有严格规范。120GHz雷达的透镜天线采用全氟塑料材质，表面光滑、无凹槽、无死角，没有任何藏污纳垢的缝隙，配合316L不锈钢壳体和卫生级过程连接，完全满足FDA和GMP标准。

防爆——适用易燃易爆环境

炼油厂、化工厂、矿山等区域存在爆炸风险。120GHz雷达可选本安型Ex ia IIC T6 Ga防爆等级，适用于0区、1区最高风险等级的易燃易爆环境。

智能调试方式

蓝牙调试：现场无需爬上罐顶，在安全区域通过手机App就可以完成全部参数配置和回波曲线查看。远程网络：支持4G或IOT远程调试，技术工程师在办公室里就能调校几千公里外的仪表，大幅减少现场差旅带来的时间成本和额外开销。

信号接入方式

支持4–20mA模拟信号输出，可直接与现有PLC/DCS系统对接，实现全流程自动化控制。同时支持RS485 + Modbus RTU数字通讯，读取实时液位数据、仪表自诊断信息、回波强度等深度数据。部分型号可选PROFIBUS、IO-Link等其他工业总线协议。

应用广泛的覆盖领域

120GHz雷达液位计在以下行业已有大量成熟应用案例：

化工与石化：反应釜液位（高腐蚀、高温）、各类储罐液位（苯、甲苯、甲醇、乙烯、酸碱等）、球罐和高压容器液位监控

制药：无菌反应釜液位、高纯度药液储罐液位。卫生型设计完全符合GMP/FDA要求，已成功应用于中小型储罐的空间受限环境

食品和饮料：发酵罐液位、清酒罐液位、调配罐液位。某乳品企业采用后灌装精度从±5mm提升至±1mm，每年减少原料浪费超过200吨

能源与电力：锅炉汽包水位监测、原油/成品油储罐贸易级计量

冶金：高温熔融金属储罐、矿石料仓、煤粉仓、石灰石粉仓等高粉尘、高温工况

环保与水处理：污水处理厂曝气池液位、污泥界面测量、化工酸碱中和池监控

水泥与建材：水泥成品库、生料库、熟料库、煤粉仓等高粉尘、大料面场合的料位测量

给选型者的几点建议

第一，先算波束角影响。根据实际储罐高度和罐内结构尺寸，算一算天线在料面位置的光斑覆盖范围是否会碰到障碍物，这是判断一台雷达能否正常工作的第一步。

第二，检查介电常数。几乎所有雷达都要求介质介电常数≥1.4–1.8才能形成有效反射。介电常数越低，要求回波强度越高，需要波束角更窄的雷达来聚焦能量，必要时还可能需要加装导波管或旁通管来增强信号。

第三，关注天线材质。120GHz雷达天线有多种材质：PTFE性价比最高、耐腐蚀性能突出；PFA耐高温性能略优于PTFE且同样耐腐蚀；PEEK则具备更高机械强度和耐高温性能，适用于要求更苛刻的高温高压工况。

第四，确认安装接口。透镜天线式120GHz雷达体积非常小巧，即使DN32或DN40的螺纹接口也能顺利装入。但因各型号具体接口尺寸不同，选型时仍需核对法兰尺寸是否≥DN50或合适的螺纹规格。

第五，防爆等级匹配。易燃易爆区域必须选用经过防爆认证的型号，并确保防爆等级（如Ex ia IIC T6 Ga）与现场防爆分区要求一致，通常气体环境至少需要Ex ia或者Ex d级别。

对比传统技术的核心差异

相比传统26GHz脉冲雷达或超声波液位计，120GHz FMCW雷达具备以下显著优势：

• 波束角更窄（<1°至4°），避免罐内障碍物干扰

• 工作波长更短（~2.5mm），对小颗粒和低介电常数介质反射更敏感

• 穿透力更强，可穿透泡沫、薄雾、结露和天线表面粘附物

• 分辨率和精度更高，可达0.01mm分辨率/±1mm精度级别

• 可穿透石英玻璃、PTFE、PFA、PEEK等材料，实现真正物理隔离下的非接触测量

• 安装适应性强，小口径接口和受限空间均能容纳

• FMCW技术比脉冲雷达抗干扰更强，更稳定

这些差异化能力，构成了120GHz雷达在化工、制药、石化、食品饮料等行业复杂工况下不可替代的理由。

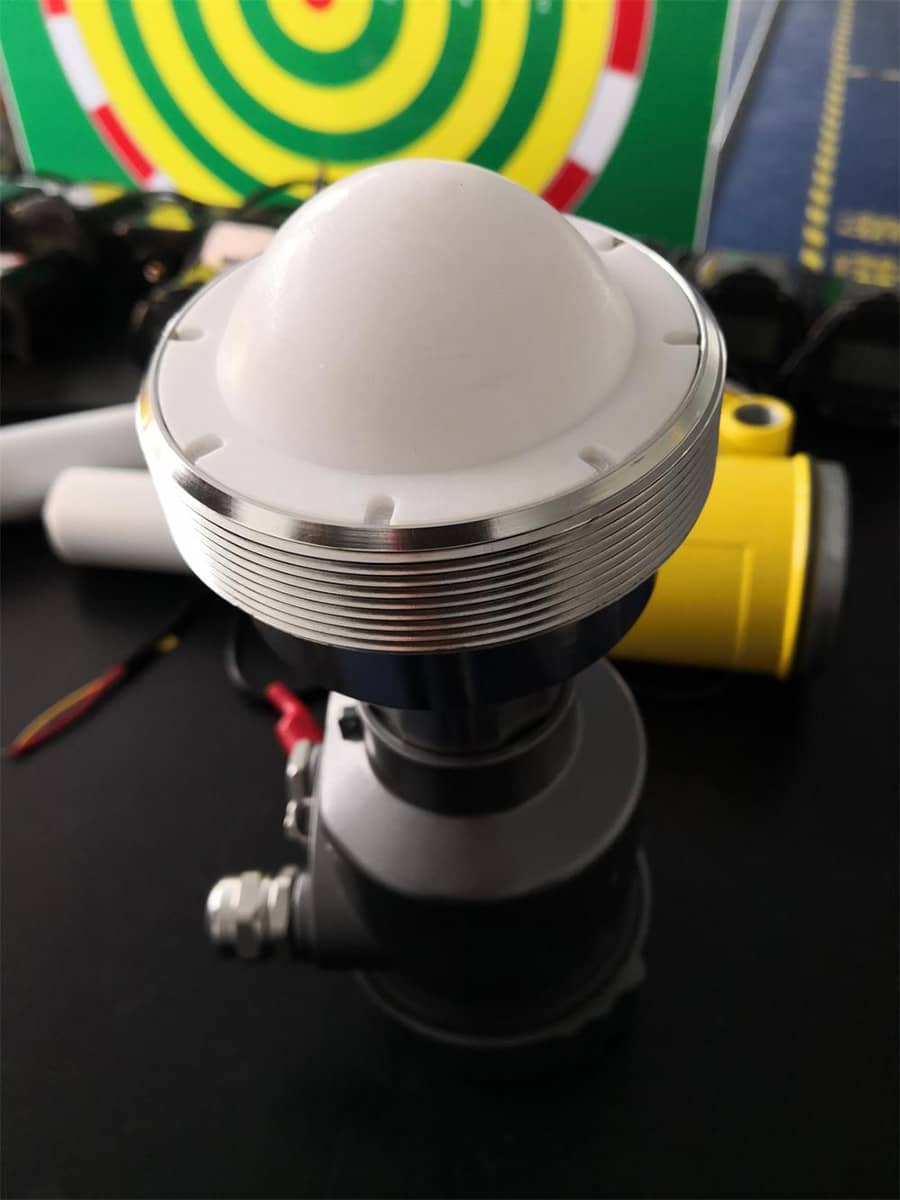

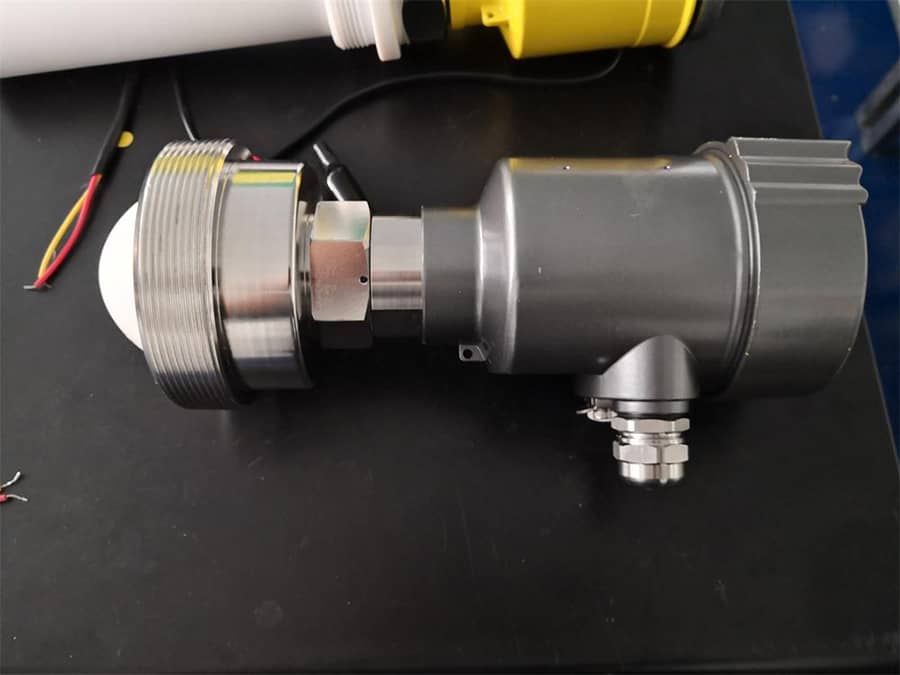

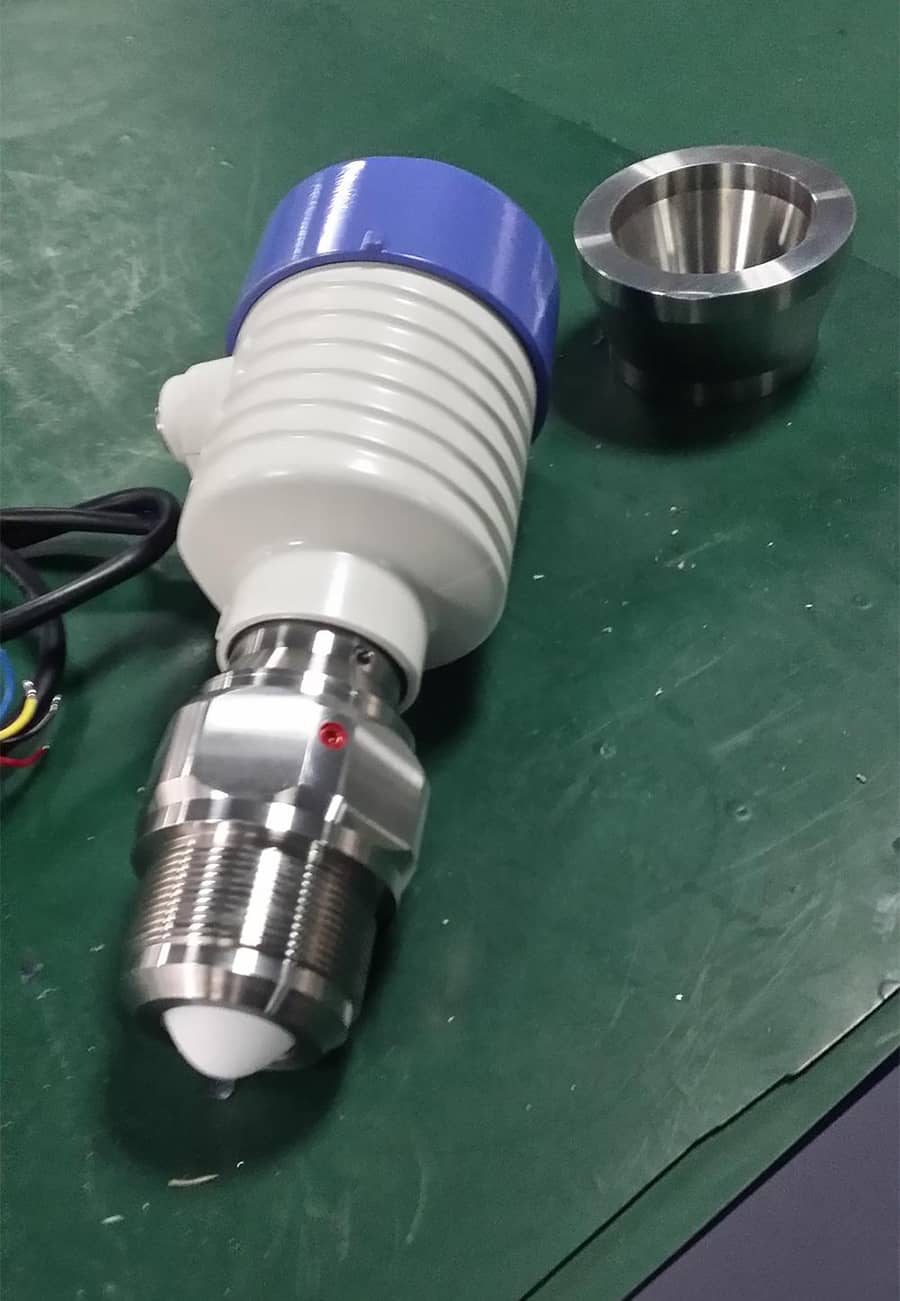

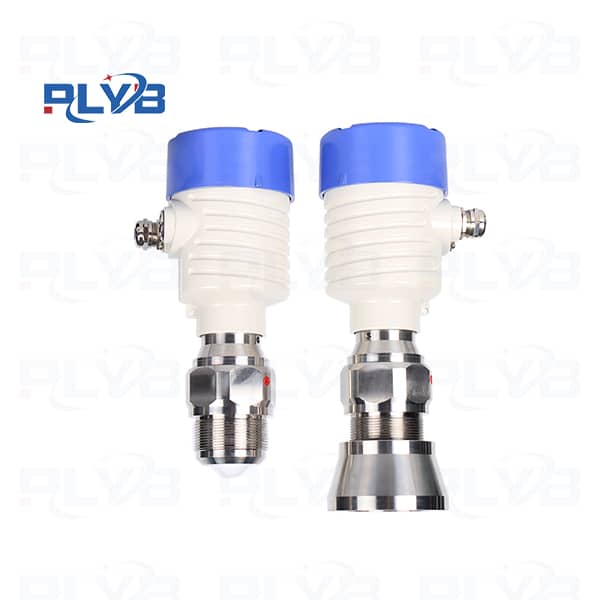

120GHz 调频连续波雷达液位计的照片
