安普仪 80G 高频雷达物位计

产品概述

安普仪 80G 高频雷达物位计是一款采用调频连续波（FMCW）技术的非接触式物位测量仪表，工作频率覆盖 76–81GHz（行业习惯统称 80G 频段）。产品可广泛应用于测量液体、浆料及粘稠物等的距离、料高、体积、重量，也可用于测量粉末、颗粒、块状等固体介质。与 6G、26G 等传统低频雷达相比，80G 雷达具有波束更窄、测量精度更高、盲区更小等显著优势，能够更好地适应粉尘、蒸汽、搅拌等复杂工业工况，在石化、化工、冶金、建材、电力、水处理等多个行业中得到了广泛应用。

核心优势

毫米波高频技术，计量级精度

采用 80GHz 毫米波雷达技术，测量精度最高可达 ±1mm，重复性 ±1mm，完全满足精准控制、计量核算等高标准的测量需求。更短的工作波长（约 3.75mm）使得对微小颗粒和低介电常数物料表面的反射特性更为出色。

极窄波束角，精准聚焦目标

最小波束角可达 3°，能量高度集中，能够有效避开罐内搅拌器、盘管、支架等障碍物，从根本上避免了信号散射到干扰结构上导致的误测问题。即使在狭小的料仓或存在内构件的储罐中，仍能精准锁定目标回波。

超小盲区，覆盖更广

测量盲区最小可达 8cm，盲区越小，越适合小型储罐、浅液位及近罐底物料的测量，有效扩大测量覆盖范围。

超大测量量程

最大测量量程可达 120m，其中固体物料（如水泥、煤炭、矿石等）常用量程为 30–60m，可满足各类大型料仓和储罐的测量需求。

强穿透力，适应复杂工况

基于 CMOS 毫米波射频芯片设计，实现更紧凑的射频架构和更高的信噪比，无惧蒸汽、粉尘对雷达回波的衰减；对反射特性较弱或低介电常数的物料依然可以稳定测量。在高粉尘、高蒸汽、有搅拌等恶劣工况下展现出独特的性能优势。

非接触式测量，安全可靠

非接触测量方式，无磨损、无污染，对人体和环境均无伤害。全系列产品支持防爆应用，可安装于各类金属、非金属容器中。

多种输出与调试方式

支持两线制 4-20mA+HART 及 RS485+Modbus 等多种信号输出方式，可方便接入 DCS、PLC 等控制系统。同时支持通过 LCD 液晶显示屏带按键操作、上位机软件调试、手机蓝牙调试以及 4G 远程调试等多种调试方式。

技术参数

以上参数为典型规格，具体以产品实际配置为准。不同型号对应不同量程与精度配置，详情请咨询安普仪销售工程师。

产品系列

安普仪 80G 高频雷达物位计根据天线结构、过程连接和适用工况的不同，提供多款型号配置，满足不同行业的差异化需求。

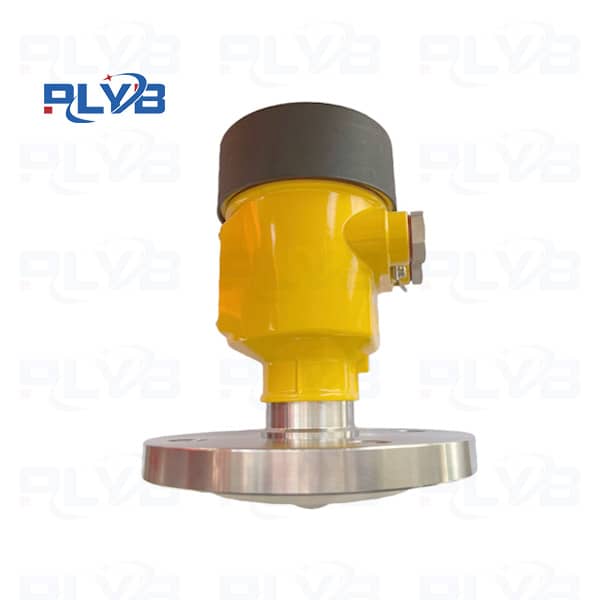

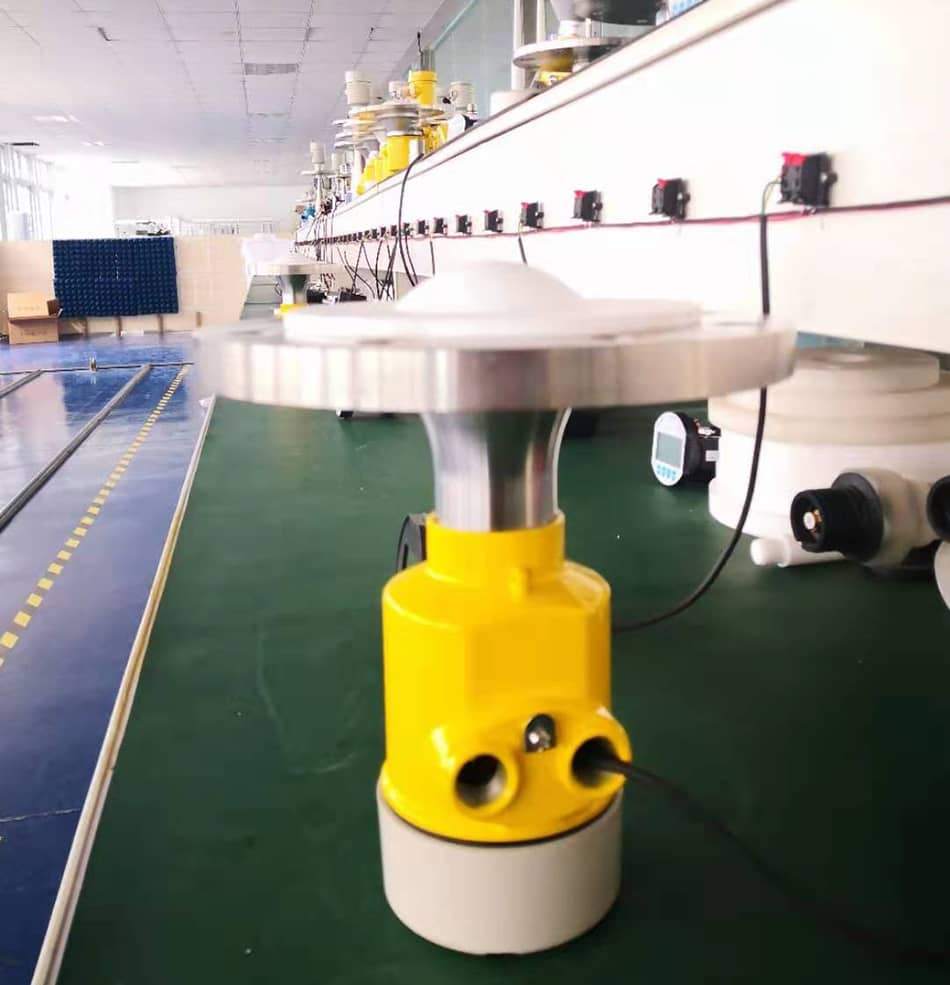

标准透镜天线型 采用标准透镜天线设计，波束角 3°，能量集中，测量范围覆盖 0.08–120m，适用于大多数常规液体和固体物料的测量场景。

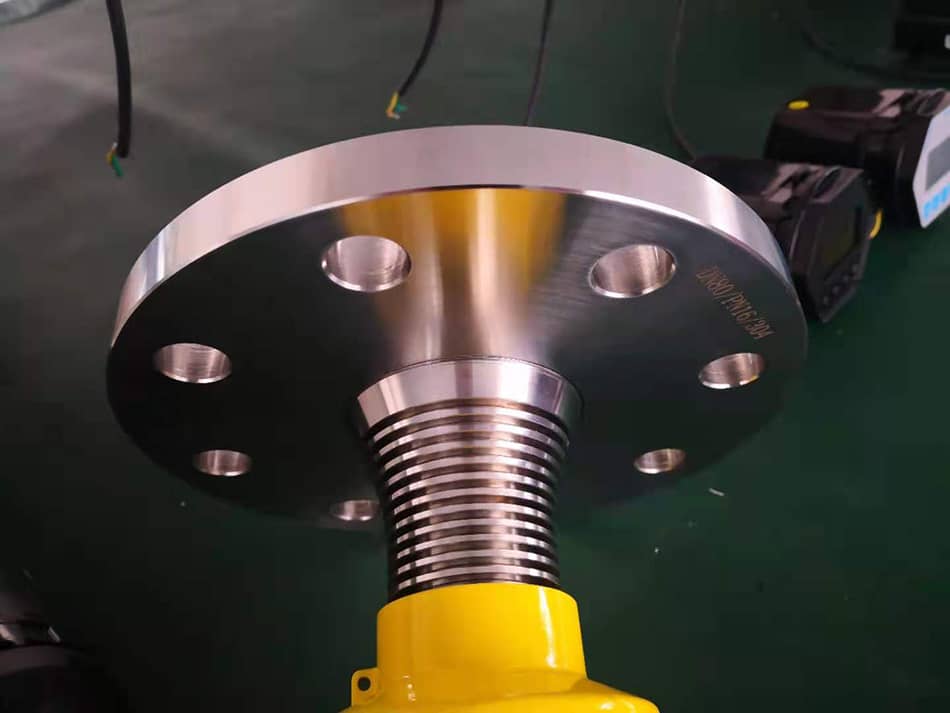

小型透镜天线型 天线尺寸更小，安装更灵活，测量范围 0.08–72m，尤其适合空间受限的安装场合及小直径储罐。

防腐天线型 天线材质采用 PTFE 四氟防护涂层，耐酸碱腐蚀，适用于强腐蚀性介质测量场景，过程温度可达 150℃。

万向吹扫天线型 配备万向调节机构和吹扫接口，适用于强粉尘、易挂料工况，波束方向可灵活调整，极大降低了物料堆积对天线的影响。

工作原理

安普仪 80G 高频雷达物位计采用先进的调频连续波（FMCW）技术。设备天线持续发射频率线性增加的调频波，当电磁波接触到物料表面后会发生反射，被同一天线接收回波信号。

发射信号与反射回波信号之间存在频率差，该频率差与天线到物料表面的距离成正比关系。经快速傅里叶变换（FFT）处理后，可精准计算出物位高度，并通过 4-20mA、Modbus 或 HART 信号将测量数据输出至控制系统，为后续的生产控制和监测提供可靠的数据支持。

相较于传统脉冲雷达，FMCW 技术的优势在于测量稳定性更强，即使在粉尘浓度高、有蒸汽或液面波动的复杂环境中，也能精准捕捉回波信号，有效避免漏测、误测等问题，保障测量数据的长期可靠性。

与低频雷达的对比

80G 雷达凭借更短的波长和更窄的波束角，实现了对目标物料的精准“聚焦”测量，从根本上降低了罐内障碍物和复杂工况带来的测量误差风险。

典型应用

安普仪 80G 高频雷达物位计广泛应用于以下行业和工况：

石油化工 原油储罐、成品油罐、化工反应釜、酸碱储罐、聚合物料仓等液位/料位连续测量。

冶金行业 矿石料仓、粉煤灰仓、石灰石仓、铁精矿仓等固体物料的料位测量。

建材行业 水泥成品库、生料库、熟料库、煤粉仓、石膏仓等大颗粒和粉末状物料测量。

电力行业 原煤仓、石灰石粉仓、灰库、脱硫浆液池等工况下的物位测量。

水处理行业 清水池、污水处理池、沉淀池、浓缩池等液位监控。

食品医药 食用油罐、糖浆罐、液态原料罐、粉体原料仓等卫生级测量场景，可选抛光不锈钢天线。

以上为典型应用案例。如需针对具体工况进行产品选型，请联系安普仪技术团队获取专业选型建议。

安装指南

为确保安普仪 80G 高频雷达物位计达到最佳测量效果，安装时请注意以下事项：

• 安装位置选择 仪表安装时应尽量避免天线波束范围内存在干扰物，如搅拌叶片、人梯、支架、凸出结构等。安装位置应远离进料口，避免进料流直接冲击波束区域。

• 避开容器壁 仪表安装应至少离容器壁 20cm，否则可能产生错误读数。

• 液体应用 尽量保证安装法兰与液面平行，使发射电磁波垂直入射液面，以获得最强的回波信号。

• 固体应用 可根据物料的堆积角适当放宽安装角度；若物料堆积角较大且要求测量盲区较小，建议使用万向结构调整发射方向，使之尽可能垂直指向料面。

• 锥形容器测量 如需监视完整上下料过程，建议使用万向法兰，尽量保证波束直射罐底；若底部料位可以忽略，则可简化安装方案。

• 短管安装 安装接管的长度和管径应满足产品发射角的要求，过长的安装接管会影响雷达性能。

• 虚假回波学习 安装完成后，建议执行“虚假回波学习”功能，使仪表自动识别并滤除罐内固定障碍物产生的干扰信号，进一步提升测量精度和稳定性。

智能通信与调试

安普仪 80G 高频雷达物位计提供多重调试方式，满足不同场景下的操作需求：

• 本地调试 配备 128×64 点阵 LCD 液晶显示屏及 4 个功能按键，可通过菜单设置各项参数，透过玻璃视窗可清晰读取测量数值。

• 上位机调试 通过 USB 转 RS485 串口线或 USB 转 HART modem 连接 PC，使用上位机软件进行参数配置、回波曲线分析、固件升级等操作。

• 蓝牙调试 内置 Bluetooth 5.0 模块，现场人员可通过手机进行无线调试，无需爬罐或打开外壳，大幅提升作业安全性和便捷性。

• 远程调试 支持 4G 网络远程连接，通过云平台进行参数远程修改、状态监控、故障诊断等操作，有效降低运维成本和响应时间。

选型须知

在选型过程中，请根据实际工况确认以下关键信息：

1. 测量介质：被测物料是液体还是固体？是否具有腐蚀性？介电常数大约是多少？

2. 量程要求：储罐或料仓的总高度是多少？最大安装高度是多少？

3. 工况环境：过程温度范围和过程压力范围？是否存在蒸汽、粉尘、泡沫、搅拌、挂料等干扰因素？

4. 安装条件：现有安装接口是螺纹还是法兰？接口尺寸是多少？是否有空间限制？

5. 防爆需求：现场是否属于易燃易爆区域？需要哪种防爆等级？

6. 输出信号：需要 4-20mA+HART 还是 RS485+Modbus？是否需要接入 DCS 系统？

如需协助选型，欢迎联系安普仪销售技术团队，我们将根据您的工况条件提供专业的定制化解决方案。
