卡盘式涡轮流量计
- 产品描述
-
产品概述

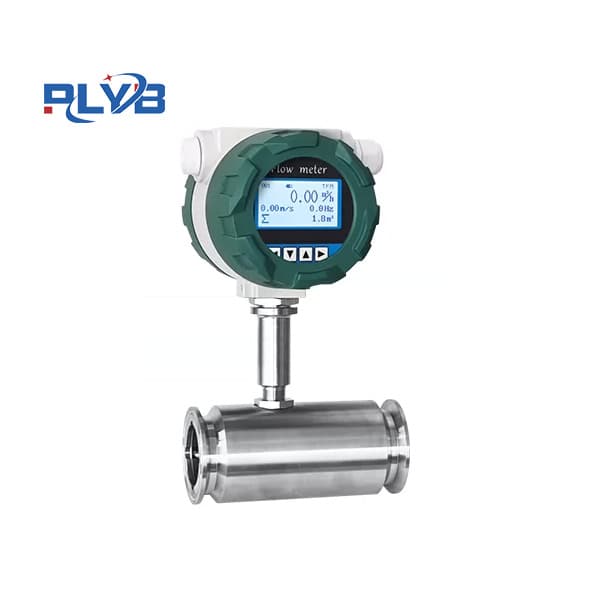

卡盘式涡轮流量计采用快装卡箍连接结构，专为需要频繁拆洗、无菌操作的卫生级应用场景而设计。产品整表采用不锈钢材质，机芯部件选用特种耐磨材料，在保留涡轮流量计高精度、宽量程、重复性好等核心优势的基础上，实现了真正的免焊快装、便捷维护。
仪表可同时显示瞬时流量与累积流量，支持脉冲、4-20mA及RS485等多种信号输出，广泛应用于制药灌装、食品饮料、生物发酵及精细化工等对洁净度和便捷性要求较高的行业。
工作原理
流体流经传感器壳体时，具有一定角度的叶片受到流体冲力产生旋转力矩，驱动叶轮旋转。在力矩达到平衡后，叶轮转速保持稳定，与流速成正比。导磁性叶片周期性地切割信号检测器（永久磁钢与线圈）产生的磁力线，使线圈两端感应出电脉冲信号。经放大器放大整形后，形成连续矩形脉冲波输出，脉冲频率与瞬时流量成正比，通过仪表系数换算即可显示瞬时及累积流量值。
核心优势
快装快拆，免焊维护：卡盘式连接实现快速安装与拆卸，无需焊接或拆管即可更换叶轮、传感器及密封件，大幅缩短维护停机时间，降低运维成本。
卫生设计，洁净无忧：316L不锈钢壳体配合硬质合金轴承止推式结构，内壁光滑无死角，符合食品、制药行业卫生标准；整表结构突破传统工艺，便于清洗和消毒。
计量精准，性能可靠：精度可达±0.5%±1%，重复性优于±0.2%；量程比10:120:1，满足多流量段测量需求，减少仪表规格投入。
响应迅捷，抗扰性强：响应速度可达毫秒级，适用于瞬时流量监控及定量灌装控制场景；具备良好的抗电磁干扰和抗振动能力，信号稳定可靠。
材质优良，适应性广：标配304/316L不锈钢，防腐防锈；轴承采用硬质合金或Rulon™耐磨材质，寿命长久。可测量清水、酒精、果汁、药液、轻油及弱腐蚀性液体，介质温度覆盖-20℃~120℃（高温型可定制）。
技术规格

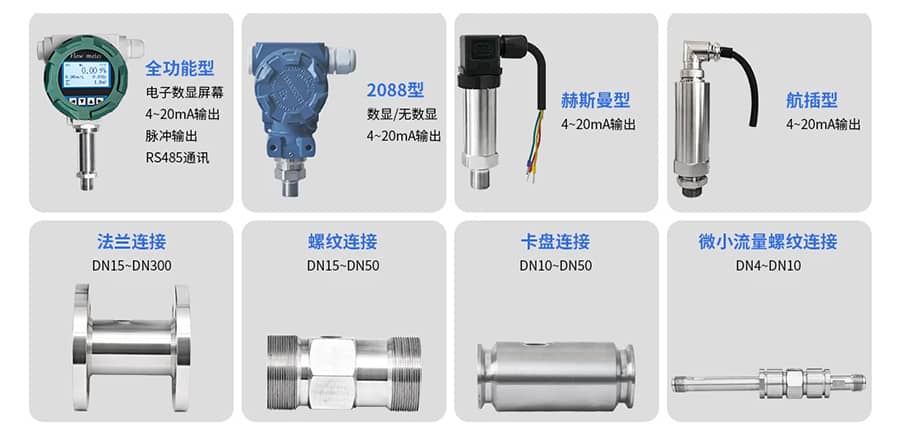

参数 规格 连接方式 卡盘式（快装卡箍） 适用口径 DN4～DN200 精度等级 ±0.5%、±1%（高精度型±0.2%） 量程比 1:10～1:20 仪表材质 304不锈钢 / 316L不锈钢 被测介质温度 -20℃～+120℃ 输出信号 脉冲频率、4-20mA、RS485等 供电方式 24VDC / 锂电池（现场显示型，可连续使用3年以上） 防护等级 IP65以上 典型应用
制药行业：生理盐水、葡萄糖输液、药液灌装与定量计量
食品饮料：果汁、啤酒、乳制品、糖浆等液态食品的灌装与配料控制
精细化工：化工原料、清洗剂、溶剂等低粘度液体流量监测
生物发酵：培养基、发酵液等洁净介质的精准计量
选型提示
订货时请明确：管道口径、介质名称及特性（粘度、腐蚀性）、工作温度与压力范围、常用流量大小、输出信号类型以及是否需防爆或现场显示功能。若介质含颗粒杂质，建议前置过滤器以免损伤叶轮。
