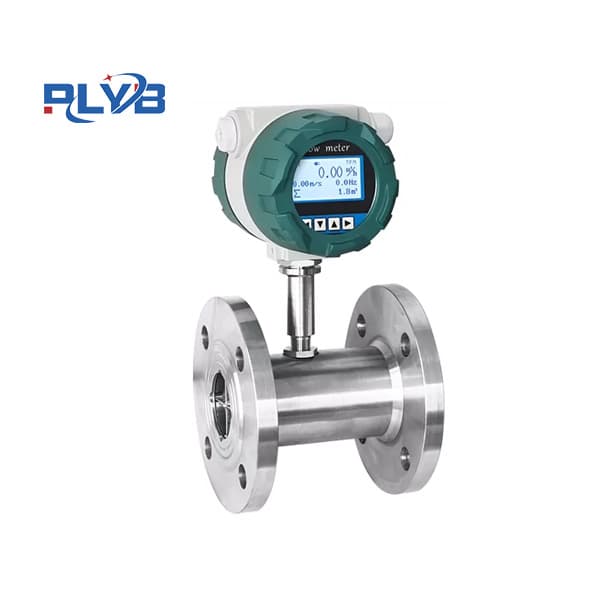

法兰式智能涡轮流量计

法兰式智能涡轮流量计集高精度传感器与智能积算仪于一体，法兰连接可靠耐高压。产品精度可达0.2%，量程比宽至1:20，具备多点修正、温度压力补偿及掉电保护功能。支持4-20mA、脉冲及RS485输出

分类:

法兰式智能涡轮流量计是采用先进的超低功耗单片微机技术研制的新一代流量测量仪表。产品集涡轮流量传感器与显示积算仪于一体，采用双排液晶现场显示，具有结构紧凑、读数直观清晰、可靠性高等显著优势。

该产品在传统涡轮流量计基础上融合了智能化技术，不仅具备高精度、重复性好、量程比宽等先天优势，更增加了数据存储、信号远传、智能补偿等现代化功能。法兰连接方式确保安装牢固可靠、抗振动性能优良，可承受较高压力，广泛适用于石油、化工、冶金、电力、供水等行业液体流量的精准计量与过程控制。

当被测流体流经传感器壳体时，流体冲力驱动叶轮旋转。叶轮转速与流体流速成正比。叶片在信号检测器的磁场中周期性切割磁力线，使线圈两端感应出电脉冲信号，经放大器放大整形后形成连续矩形脉冲波。在一定流量范围内，脉冲频率与瞬时流量成正比，通过仪表系数换算即可精确得出流量值。

智能型产品可同时检测介质温度与压力，自动进行补偿运算，确保计量精度。

精度优异，重复可靠：一般精度可达±1%R、±0.5%R，高精度型可达±0.2%R；短期重复性可达0.05%～0.2%。这一特性使其在贸易结算中被优先选用。

智能补偿，功能丰富：具备仪表系数多点修正功能，智能补偿非线性误差，并可进行现场修正。高清晰LCD显示器可同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后可持续保持10年不丢失。

量程宽广，适应性强：中大口径量程比可达1:20，小口径为1:10，适用范围广。结构紧凑轻巧，流通能力大，压力损失小。

法兰连接，安全可靠：法兰式连接安装简便、牢固可靠，抗振动性能优良，适用于高压工况。仪表表体无需开孔，易于制成高压型产品。

多样输出，便于集成：支持4-20mA电流信号、脉冲信号及RS485通讯等多种输出方式，可方便地与PLC、DCS等计算机控制系统配合使用。

防腐耐磨，寿命长久：采用304或316L全不锈钢结构，涡轮选用2Cr13不锈钢，防腐性能好。轴承采用硬质合金材质，耐磨性强，可在含少量泥沙的介质中正常工作。

防爆设计，适用高危：可选防爆型产品，防爆等级可达ExdIIBT6或ExiaIICT6，适用于石油化工等易燃易爆环境。

参数	规格

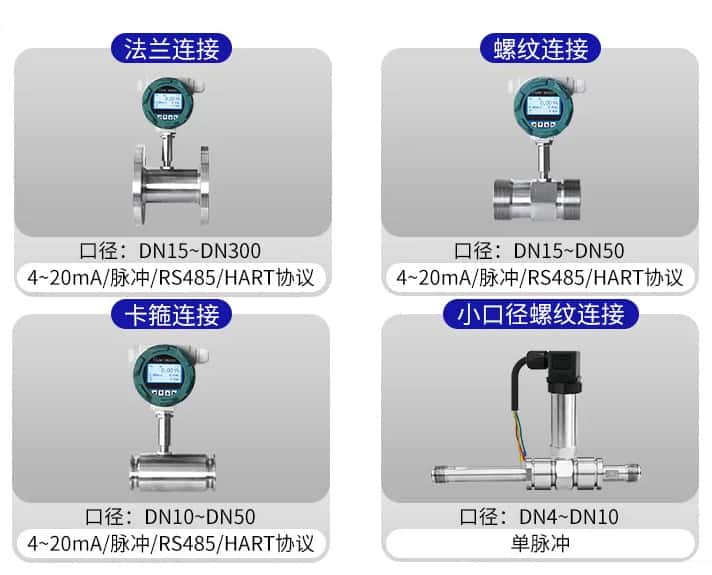

连接方式	DN50及以上口径采用法兰连接（DN15～DN40可同时支持螺纹及法兰）
精度等级	±1%R、±0.5%R（高精度型±0.2%R）
量程比	1:10、1:15、1:20
仪表材质	304不锈钢、316(L)不锈钢
被测介质温度	-20℃～+120℃
环境温度	-10℃～+55℃
输出信号	4-20mA、脉冲频率、RS485等
供电电源	+24VDC（可选锂电池供电）
防爆等级	ExdIIBT6 / ExiaIICT6（可选）
防护等级	IP65以上
