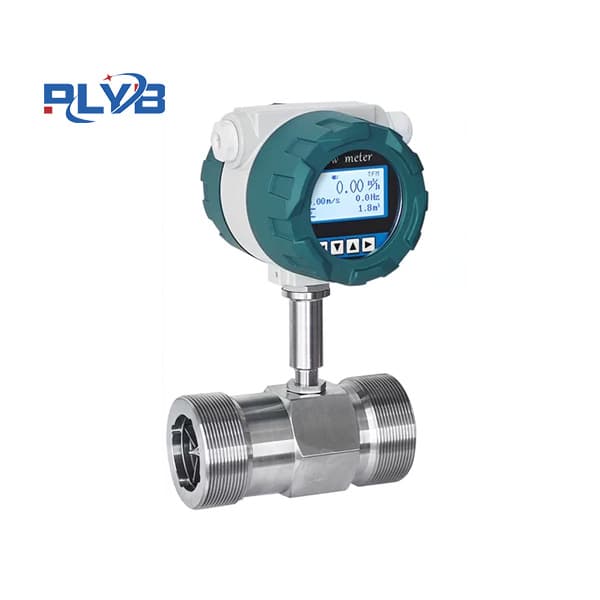

螺纹式涡轮流量计
- 产品描述
-
螺纹式涡轮流量计是一种速度式流量仪表，利用流体冲击涡轮叶片使其旋转，通过测量涡轮转速来推算流体流量。它因结构紧凑、安装方便、精度较高，广泛应用于石油、化工、水处理、食品饮料等行业中小口径管道的液体流量测量。
工作原理
流体流经流量计时，冲击涡轮叶片，使涡轮以与流量成正比的转速旋转。涡轮上带有导磁材料，旋转时会周期性地改变磁电传感器磁路的磁阻，从而感应出脉冲信号。脉冲频率与流量成正比，通过信号处理即可得到瞬时流量和累计流量。
主要特点
精度较高：常用精度为±1.0%、±0.5%，重复性可达±0.1%～0.2%
量程比宽：通常为10:1～20:1
响应快：适合测量瞬时流量和脉动流量
结构紧凑：螺纹连接，体积小，安装维护方便
输出信号：脉冲、4～20mA、RS485（Modbus）等可选
材质多样：壳体可选304/316不锈钢，轴承可选硬质合金、陶瓷等，适应不同介质
技术参数（典型）
口径：DN4～DN50（常用螺纹连接）
精度：±0.5%、±1.0%
介质温度：-20℃～+120℃（高温型可定制）
工作压力：通常1.6～6.3MPa
供电：24VDC、3.6V锂电池、220VAC（带显示表头时）
输出：脉冲、4～20mA、RS485
连接方式：螺纹（G、NPT、R等）、卡箍、法兰等
适用介质
清洁、低粘度的液体：水、轻质油、溶剂、酒精、化学品、冷却液等
可测量微量流量（小口径用于实验室、加药系统）
不适用于高粘度、含较多固体颗粒或纤维的介质
安装注意事项
前后直管段：通常要求前10D、后5D（D为管道内径）
介质流向：按流量计箭头方向安装
防止杂质：建议上游安装过滤器
避免气泡：管道中应排尽气体，必要时安装消气器
振动：避免安装在强烈振动处
典型应用
工业循环水、冷却水计量
锅炉给水、纯水/超纯水系统
化工配料、加药系统
食品饮料灌装线
实验室、科研小流量测量
