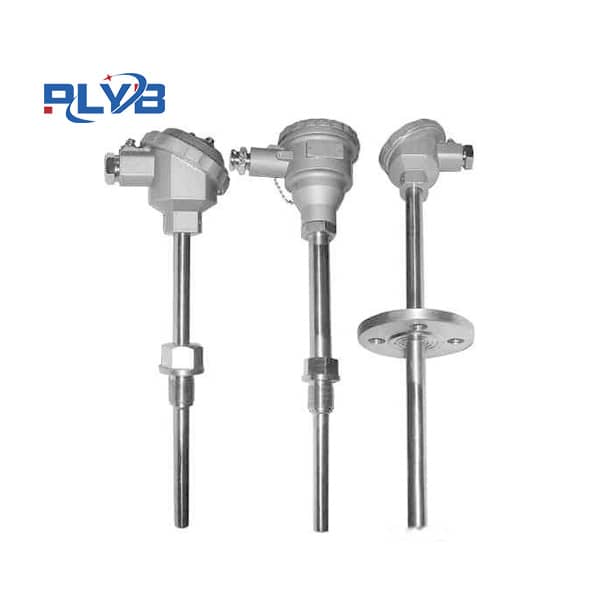

固定螺纹接头热电偶
固定螺纹接头热电偶采用螺纹直接连接，密封性好、拆装便捷，适用于管道、容器及设备表面测温。保护管材质可选304/316L/2520，测温范围0~1200℃。厂家直销，规格齐全，欢迎咨询。
- 产品描述
-
固定螺纹接头热电偶
1、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻 >1000Ω.m。
6、测量范围及允差型 号 分 度 号 允 差 等 级 I II 允差值 测温范围°C 允差值 测温范围°C WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333 ±0.004ltl 375~1000 ±0.0075 ltl 333~1200 WRM N ±1.5°C -40~+375 ±2.5°C -40~+333 ±0.004 ltl 375~1000 ±0.0075 ltl 333~1200 WRE E ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~800 ±0.004 ltl 333~900 WRF J ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~750 ±0.004 ltl 333~750 WRC T ±1.5°C -40~+125 ±1°C -40~+133 ±0.004 ltl 125~350 ±0.0075 ltl 133~350 7、防水式选固定螺纹接头热电偶型一览表
产品型号 分度号 温度范围 ℃ 接线盒形式 保护管材料 规 格（mm） d L WRM-83 WRM2-83
N 0-1000 M20x1.5 1Cr18Ni9Ti φ3 φ
φ5
φ6
φ8
245 270
295
345
395
445
545
645
745
899
1149
WRN-83A WRN2-83A
NPT1/2 WRN-83 WRN2-83
K M20x1.5 WRN-83A WRN2-83A
NPT1/2 WRE-83 WRE2-83
E 0-700 M20x1.5 WRE-83A WRE2-83A
NPT1/2 WRC-83 WRC2-83
T 0-350 M20x1.5 WRC-83A WRC2-83A
NPT1/2 WRF-83 WRF2-83
J 0-600 M20x1.5 WRF-83A WRF2-83A
NPT1/2 1）型号82、82A为防喷式，防护等级IP65；
2）型号83、83A为防水式，防护等级IP65；
