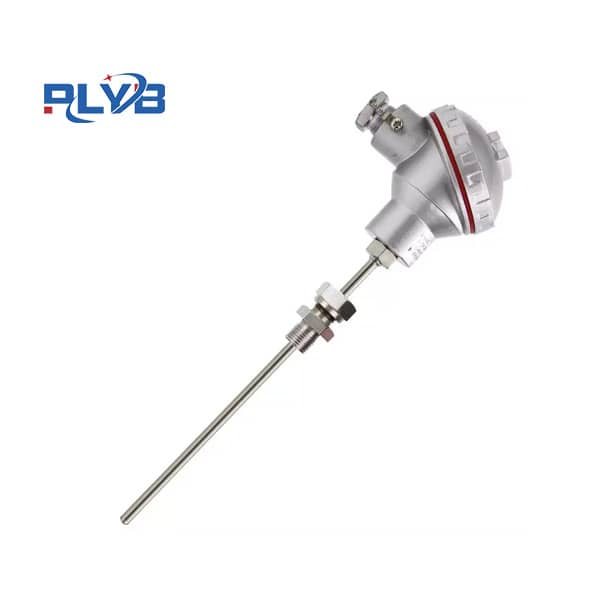

活动螺纹管接式热电偶
活动螺纹管接头式热电偶按接线盒形式分为92型(防喷式)和93型(防水式)，防护等级IP65。本文详细介绍WR系列选型要点：分度号选择(K/N/E/J/T对应不同测温范围)、保护管直径(Φ3~Φ8mm可选)、螺纹规格(M201.5或NPT1/2)及插入深度(L=245~1149mm)，帮助工程师快速完成产品选型。
- 产品描述
-
活动螺纹管接式热电偶
1、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差型 号 分 度 号 允 差 等 级 I II 允差值 测温范围°C 允差值 测温范围°C WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333 ±0.004ltl 375~1000 ±0.0075 ltl 333~1200 WRM N ±1.5°C -40~+375 ±2.5°C -40~+333 ±0.004 ltl 375~1000 ±0.0075 ltl 333~1200 WRE E ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~800 ±0.004 ltl 333~900 WRF J ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~750 ±0.004 ltl 333~750 WRC T ±1.5°C -40~+125 ±1°C -40~+133 ±0.004 ltl 125~350 ±0.0075 ltl 133~350 11、防水式活动螺纹管接式热电偶选型表
产品型号 分度号 温度范围 ℃ 接线盒形式 保护管材料 规 格（mm） d L WRM-93 WRM2-93
N 0-1000 M20x1.5 1Cr18Ni9Ti φ3 φ4
φ5
φ6
φ8
245 270
295
345
395
445
545
645
745
899
1149
WRN-93A WRN2-93A
NPT1/2 WRN-93 WRN2-93
K M20x1.5 WRN-93A WRN2-93A
NPT1/2 WRE-93 WRE2-93
E 0-700 M20x1.5 WRE-93A WRE2-93A
NPT1/2 WRC-93 WRC2-93
T 0-350 M20x1.5 WRC-93A WRC2-93A
NPT1/2 WRF-93 WRF2-93
J 0-600 M20x1.5 WRF-93A WRF2-93A
NPT1/2 12、安装形式
1）型号92、92A为防喷式，防护等级IP65；
2）型号93、93A为防水式，防护等级IP65；
