活动法兰式热电偶
- 产品描述
-

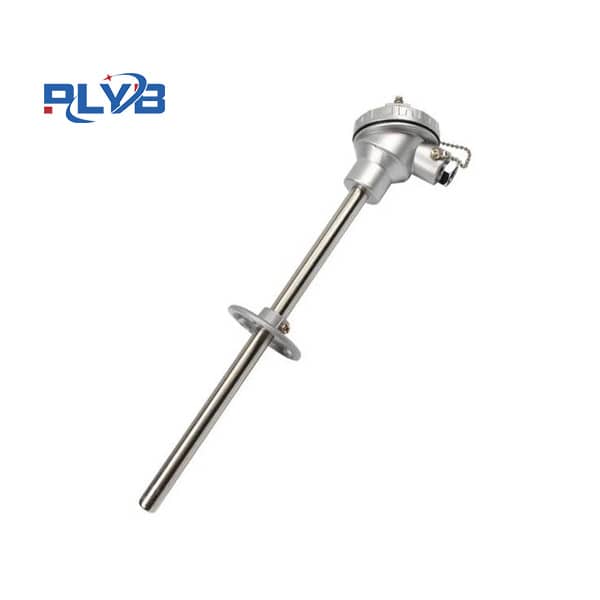

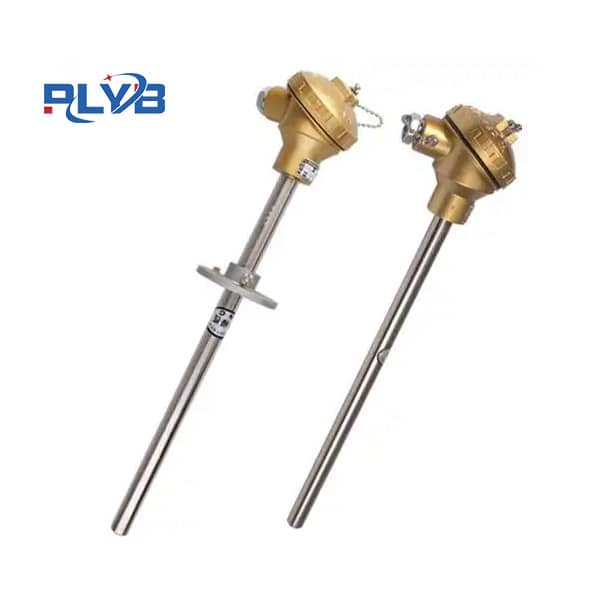

活动法兰式热电偶
1、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻 >1000Ω.m。
6、测量范围及允差型 号 分 度 号 允 差 等 级 I II 允差值 测温范围°C 允差值 测温范围°C WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333 ±0.004ltl 375~1000 ±0.0075 ltl 333~1200 WRM N ±1.5°C -40~+375 ±2.5°C -40~+333 ±0.004 ltl 375~1000 ±0.0075 ltl 333~1200 WRE E ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~800 ±0.004 ltl 333~900 WRF J ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~750 ±0.004 ltl 333~750 WRC T ±1.5°C -40~+125 ±1°C -40~+133 ±0.004 ltl 125~350 ±0.0075 ltl 133~350 7、防水式活动法兰热电偶规格型号
产品型号 分度号 温度范围 ℃ 热响应时间 保护管材料 规 格（mm） d L WRM-330 WRM2-330
N 0-800 <90S 1Cr18Ni9Ti φ16 150
200
250
300
400
500
750
1000
1500
2000
2150
0-1000 0Cr25Ni20 WRM-330G WRM2-330G
0-800 <24S 1Cr18Ni9Ti 0-1000 0Cr25Ni20 WRN-330 WRN2-330
K 0-800 <90S 1Cr18Ni9Ti 0-1000 0Cr25Ni20 WRN-330G WRN2-330G
0-800 <24S 1Cr18Ni9Ti 0-1000 0Cr25Ni20 WRE-330 WRE2-330
E 0-700 <90S 1Cr18Ni9Ti WRE-330G WRE2-330G
<24S WRC-330 WRC2-330
T 0-350 <90S 1Cr18Ni9Ti WRC-330G WRC2-330G
<24S WRF-330 WRF2-330
J 0-600 <90S 1Cr18Ni9Ti WRF-330G WRF2-330G
<24S WRM-331 WRM2-331
N 0-800 <120S 1Cr18Ni9Ti φ20 0-1000 0Cr25Ni20 WRM-331G WRM2-331G
0-800 <24S 1Cr18Ni9Ti 0-1000 0Cr25Ni20 WRN-331 WRN2-331
K 0-800 <120S 1Cr18Ni9Ti 0-1000 0Cr25Ni20 WRN-331G WRN2-331G
0-800 <24S 1Cr18Ni9Ti 0-1000 0Cr25Ni20 WRE-331 WRE2-331
E 0-700 <120S 1Cr18Ni9Ti WRE-331G WRE2-331G
<24S WRC-331 WRC2-331
T 0-350 <120S 1Cr18Ni9Ti WRC-331G WRC2-331G
<24S WRF-331 WRF2-331
J 0-600 <120S 1Cr18Ni9Ti WRF-331G WRF2-331G
<24S 1）型号120、121为防喷式，防护等级IP65；
型号130、131为防水式，防护等级IP65；
2）保护管其余材质根据协议订货；
