带远传磁翻板液位计
- 产品描述
-
什么是带远传磁翻板液位计？

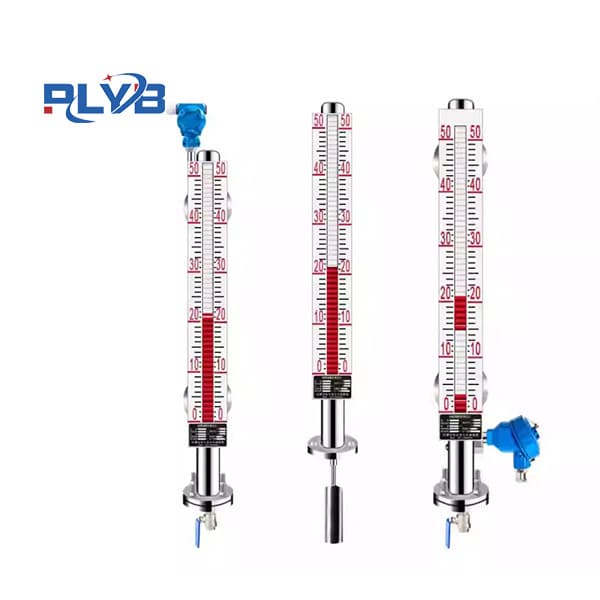

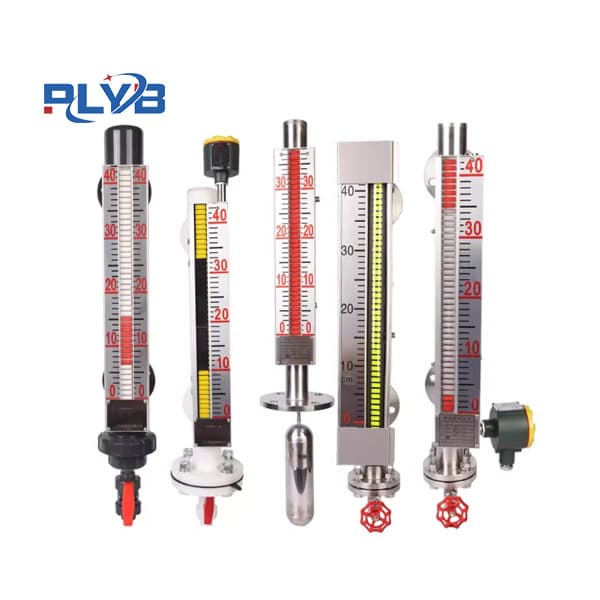

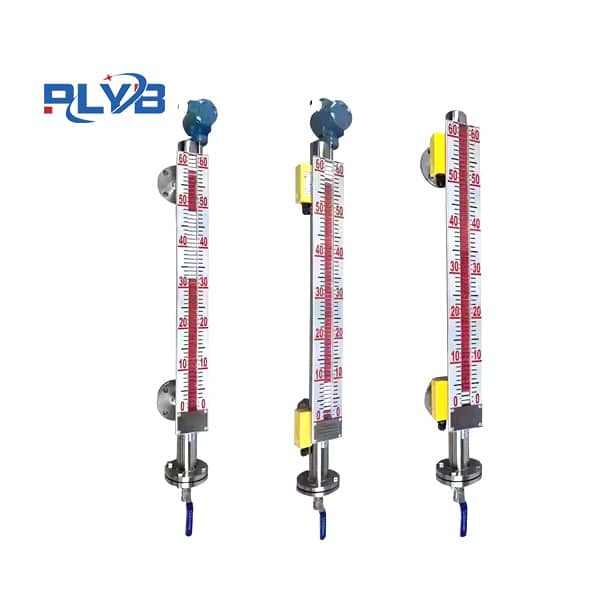

带远传磁翻板液位计（又称：远传型磁翻板液位计）是在传统磁翻板液位计基础上集成远传变送器模块的一款智能化液位测量仪表。它既能通过翻柱或翻板提供直观的就地液位显示（无需供电，目视可见），又能通过4-20mA电流信号、RS485通讯或HART协议将液位数据传输至控制室（DCS/PLC系统），实现远程监控、报警联锁与数据记录。
带远传磁翻板液位计的工作原理
该产品基于连通器原理与磁性耦合工作：
就地显示：主体管内的浮子随液位升降，浮子内磁钢驱动外部翻柱翻转（红/白两色），现场一目了然。
远传信号：在主体管外侧捆绑或内置干簧管-电阻链或磁致伸缩远传变送器。当浮子移动时，磁场改变干簧管的通断，阻值线性变化，经电路转换为4-20mA标准信号（可叠加HART），或通过RS485输出数字信号。
带远传磁翻板液位计的核心优势
双重显示，冗余可靠：即使断电或远传模块故障，现场翻柱依然正常指示，保障操作安全。
远传报警，智能控制：可设定高低位报警点，与电磁阀、泵等设备联动，实现自动化控制。
适用工况广泛：

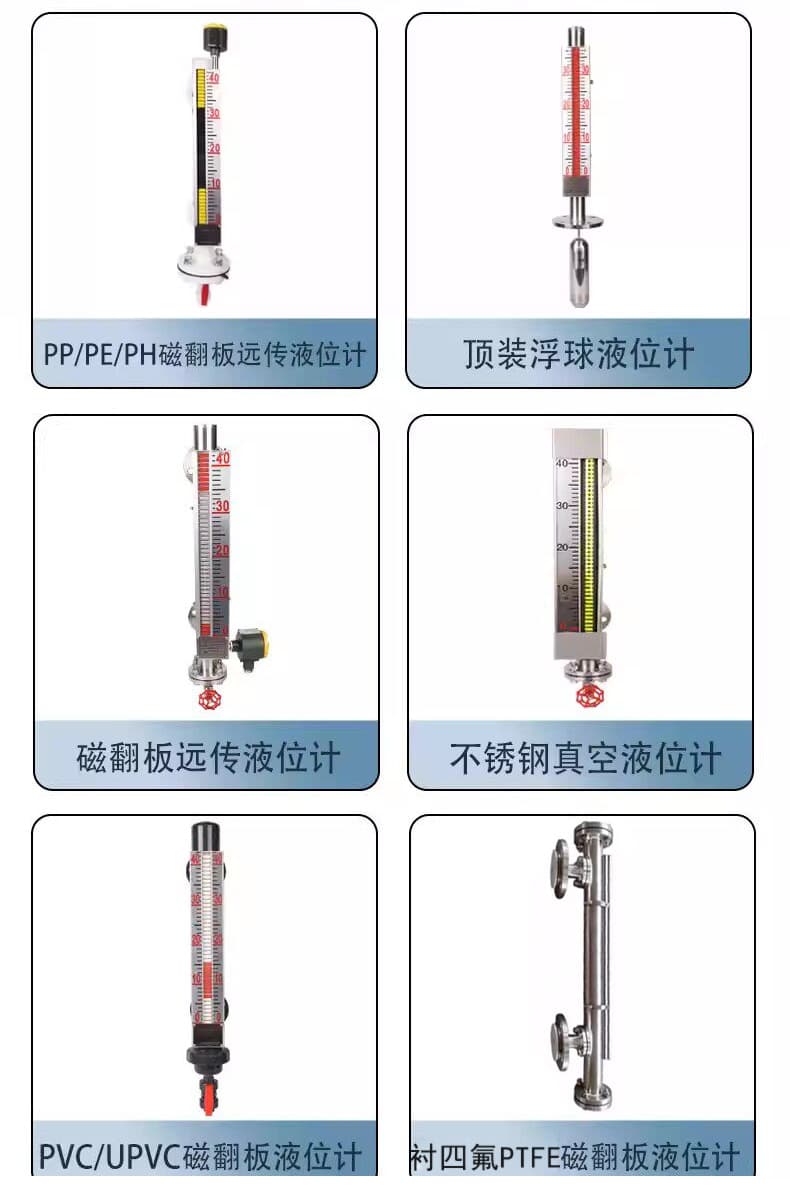

材质可选：304、316L、304+PTFE内衬、PP塑料等，耐酸碱腐蚀。
参数范围：温度-40℃～450℃，压力最高可达10MPa（甚至更高）。
防爆认证：Exd IICT6防爆盒可选，适用于石油、化工等易燃易爆场所。
稳定精准：精度通常为±5mm～±10mm，无假液位，重复性好。
安装简单：侧装或顶装法兰连接，可附带排污阀、排气阀。
带远传磁翻板液位计的典型应用场景
石油化工：储罐、反应釜、蒸馏塔液位远传监控。
电力行业：锅炉汽包、除氧器、凝汽器液位测量。
水处理：水池、酸碱储罐、净水箱液位控制。
制药食品：符合卫生级要求的远传液位监测。
冶金/环保：废水池、冷却塔等恶劣工况。
如何选择适合的带远传磁翻板液位计？
在选型时，请确认以下参数并提供给厂家：
测量范围：上下法兰中心距（mm）。
介质名称与性质：是否腐蚀、结晶、粘稠。
工作温度与压力：最高/最低温度和压力值。
远传信号类型：4-20mA（两线制/四线制）、RS485（Modbus）或开关量报警。
材质要求：304、316L、衬PTFE、哈氏合金等。
电气接口：M20×1.5、1/2NPT等，是否需要防爆。
连接方式：侧装法兰（DN20/DN25等）或顶装法兰。
带远传磁翻板液位计的常见故障与维护
常见问题 可能原因 解决建议 远传信号无输出 接线错误 / 变送器损坏 检查24V供电，测试电阻或更换模块 远传信号跳跃或卡滞 浮子卡阻 / 干簧管损坏 清洗主体管或更换远传杆 现场翻柱不动作 浮子失磁 / 介质结晶 更换浮子或伴热保温 4-20mA信号偏差大 零点/量程漂移 重新调校，或用磁钢按压干簧管测试 定期维护：建议每6-12个月清理主体管内部，检查浮子表面有无附着物，并校验远传输出线性度。
为什么选择我们的带远传磁翻板液位计？
全规格定制：非标法兰、特殊长度、高温高压均可生产，交货期快（7-15天）。
高品质部件：浮子采用进口磁钢，退磁率低；干簧管采用日本/德国品牌，寿命长。
出厂全检：每台产品经压力测试、信号线性度校准、耐压检漏。
专业服务：提供选型指导、安装调试指导、售后质保1-2年。
