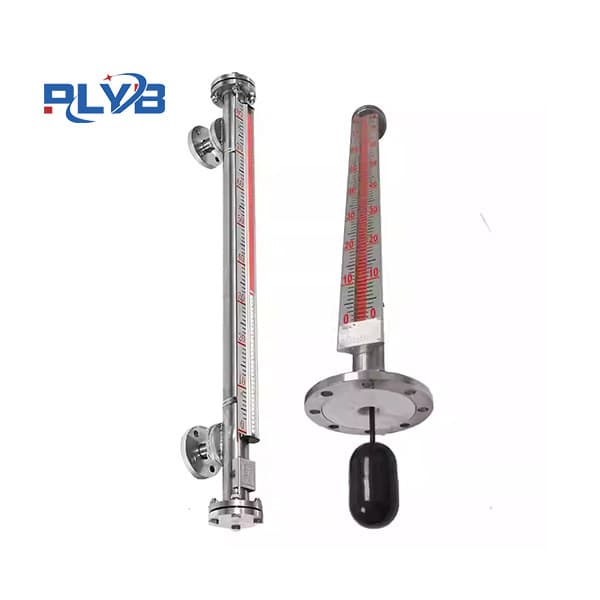

衬四氟PTFE磁翻板液位计
- 产品描述
-
衬四氟磁翻板液位计产品介绍
一、产品概述
衬四氟磁翻板液位计是在普通不锈钢（通常为304或316L）主体管内壁衬上一层聚四氟乙烯（PTF） 制成的液位测量仪表。它继承了磁翻板液位计直观显示、无需通电、可配远传等优点，同时利用PTFE优异的耐腐蚀性能，解决了强腐蚀性介质的液位测量难题。
该产品广泛应用于盐酸、硫酸、王水、氢氟酸、氯碱、有机溶剂等强腐蚀性液体的液位测量，是化工、制药、湿法冶金、环保等行业腐蚀性工况的理想选择。
二、为什么需要衬四氟？
普通316L不锈钢虽然有一定的耐腐蚀能力，但在以下介质中仍会被腐蚀：
介质类型 普通316L 衬四氟 盐酸（任何浓度） ❌ 不耐腐蚀 ✅ 优秀 稀硫酸 ⚠️ 可用但不佳 ✅ 优秀 浓硫酸 ❌ 不耐 ✅ 优秀（≤180℃） 王水 ❌ 严重腐蚀 ✅ 优秀 氢氟酸 ❌ 不耐 ✅ 优秀 氯碱溶液 ⚠️ 可用但不佳 ✅ 优秀 有机溶剂 ✅ 可用 ✅ 优秀 结论：对于强酸、强碱、强氧化剂及有机溶剂，衬四氟磁翻板液位计是最佳选择之一。
三、产品结构特点
结构特点 说明 内衬PTFE 主体管内壁均匀衬覆3~5mm厚PTFE层，完全隔离介质与金属管壁 防腐蚀浮子 浮子采用PTFE包裹或全PTFE材质，确保与介质接触部分全部耐腐蚀 特殊导向结构 由于PTFE表面摩擦系数低（0.05~0.1），浮子升降更顺畅，不易卡阻 翻柱显示 外部翻柱仍为不锈钢材质，不受介质腐蚀影响 连接法兰衬氟 法兰密封面内衬PTFE，确保整体无泄漏 四、产品特点
✅ 卓越的耐腐蚀性：PTFE几乎耐所有化学介质（除熔融碱金属、高温氟气外）
✅ 红白直观显示：无需通电，现场直接读取液位
✅ 低摩擦不卡阻：PTFE自润滑性好，浮子升降顺畅
✅ 可配远传信号：可选4-20mA输出或开关量报警，接入DCS/PLC
✅ 全密封无泄漏：衬四氟结构杜绝介质与金属接触，无腐蚀泄漏风险
✅ 适用温度范围：-40℃ ~ 180℃（更高温度可定制PFA衬里）
✅ 防爆可选：本安或隔爆型，适用于易燃易爆环境
五、主要技术参数
参数项 典型值 测量范围 300mm ~ 6000mm（可定制） 工作压力 ≤ 1.6MPa（衬四氟结构耐压受限于PTFE特性） 工作温度 -40℃ ~ 180℃ 介质密度 ≥ 0.68 g/cm³（PTFE浮子密度较高） 主体材质 304/316L内衬PTFE（3~5mm） 浮子材质 PTFE包裹型或全PTFE浮子 法兰连接 DN25/DN50/DN80等（HG/T、GB、ANSI标准） 远传输出 4-20mA（两线制）、开关量报警 防护等级 IP65 防爆等级 Exia IICT6 / Exd IICT6 注：衬四氟结构的工作压力通常不超过1.6MPa，若需要更高压力（如2.5MPa以上），建议采用喷涂PFA或ECTFE等替代方案。
六、典型应用场景
行业 典型介质 氯碱化工 盐酸、液氯、次氯酸钠 硫酸厂 稀硫酸、浓硫酸（≤93%） 制药行业 各种有机酸、溶剂、反应液 湿法冶金 腐蚀性浸出液、电解液 环保废水 酸性废水、含氟废水 电子化学品 氢氟酸、高纯试剂 七、选型要点
客户选型时请提供以下参数，以便准确报价和定制：
介质名称及浓度（关键！判断是否适用）
工作温度（决定PTFE还是PFA）
工作压力（衬四氟通常≤1.6MPa）
测量范围（上下法兰中心距）
连接法兰规格（标准及尺寸）
是否需要远传信号（4-20mA/开关量）
是否需要防爆
八、安装与使用注意事项
轻拿轻放：运输和安装过程中避免撞击，防止PTFE衬层损坏
法兰密封：使用PTFE垫片，紧固螺栓时均匀用力，避免衬层变形
缓慢进液：首次使用时缓慢打开阀门，防止浮子冲击损坏
避免负压：PTFE衬层在负压工况下可能脱落，使用前确认系统无负压
温度控制：PTFE使用温度不超过180℃，超过建议改用PFA
定期检查：定期检查翻柱是否正常，浮子是否磨损
