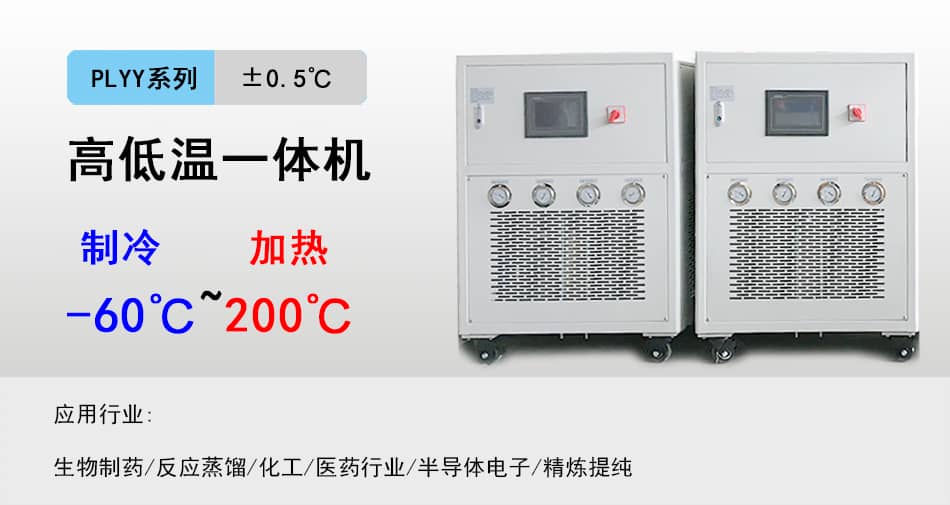

-60℃～200℃高低温循环一体机

高低温循环一体机主要用于需要低温反应物料的反应釜夹套提供超低温循环冷却液体，维持在低温条件下工作的低温反应；可与200L、150L、100L等双层玻璃反应釜配套使用，将反应釜内物料冷却到-50℃、-60℃。

分类:

高低温循环一体机的概述

产品型号：PLYY-60-150

控温范围：-60-200℃

使用于150L夹套反应釜，加热功率10KW，制冷功率10KW。

高低温循环装置又称“高低温一体机”、“冷热一体机”、“加热制冷循环器”。

● 采用微机控制，全数字化中文显示，操作方便。温度显示采用高亮度LED。高低压保护、过载保护、过电流保护功能。

● 环保无氟制冷剂，符合欧盟及国家标准。

● 制冷系统压缩机、油分离器、电磁阀、膨胀阀等均采用进口品牌。

● 蒸发器为全钎焊板式换热器。

● 耐低温专用循环泵，低温工况下无泄漏、无堵转现象。

● 循环系统采用密闭式循环系统。无挥发保护实验人员健康。

● 储液槽及载冷介质全部采用304不锈钢材质，耐腐蚀性好。

● 整机稳定可靠，能满足24h以上连续生产对工艺冷源的需求。

● 主机冷却方式为风冷或水冷。

● 外壳为静电喷塑，防腐效果好。

制冷加热控温系统的典型应用

高压反应釜冷热源动态恒温控制、双层玻璃反应釜冷热源动态恒温控制、微通道反应器冷热源恒温控制、小型恒温控制系统、蒸饱系统控温、材料低温高温老化测试、组合化学冷源热源恒温控制、半导体设备冷却加热、真空室制冷加热恒温控制。


-60℃～200℃高低温循环一体机-技术参数

型号		PLYY-60-20	PLYY-60-30	PLYY-60-50	PLYY-60-100	PLYY-60-150	PLYY-60-200
温度范围		-60℃～200℃
控制系统		PID自适应控制算法，PLC可编辑控制器
温控模式选择		物料温度控制与设备出口温度控制模式可自由选择
程序编辑		PLC控制可编制5条程序，每条程序可编制40段步骤
通信协议		MODBUS RTU 协议 RS485接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热液温控精度		±0.5℃
物料温控精度		±1℃
加热功率kW		2.5	3.5	5.5	7.5	10	15
制冷量 kW AT	200℃	2.5	3.5	5.5	7.5	10	15
	100℃	2.5	3.5	5.5	7.5	10	15
	20℃	2.5	3.5	5.5	7.5	10	15
	-20℃	2	3	4.8	6	8.2	12
	-40℃	0.95	1.45	2.3	3.1	4.8	7.8
	-55℃	0.25	0.5	0.75	0.9	1.5	2.8
循环泵流量压力max		20 L/min 2 bar	35 L/min 2 bar	35 L/min 2 bar	50 L/min 2 bar	60 L/min 2.5 bar	110L/min 2.5 bar
压缩机		艾默生谷轮、泰康、都凌等品牌压缩机
膨胀阀		丹佛斯/艾默生热力膨胀阀+艾默生电子膨胀阀
蒸发器		板式换热器
操作面板		PLC控制7英寸彩色触摸屏，温度曲线显示、记录
安全防护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R-404A/R23混合制冷剂
电源		380V 50HZ / 460V 60HZ
外壳材质		冷板喷塑或SUS304外壳
选配		防爆款 ExdIIBT4/ ExdIICT4
