分体式电磁流量计
- 产品描述
-
产品概述

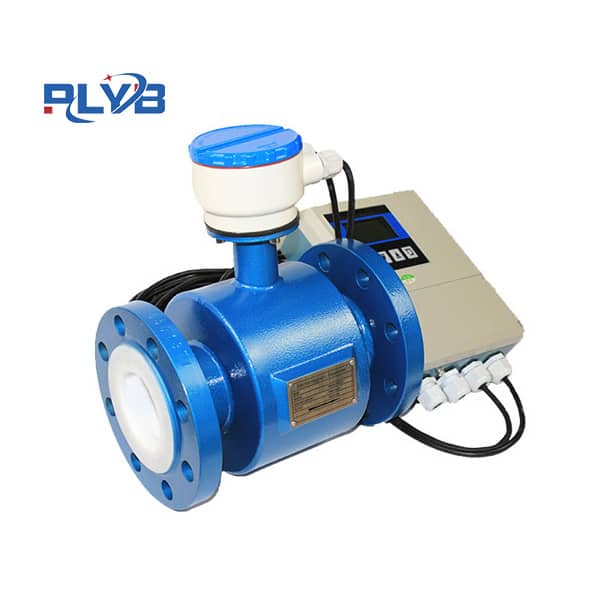

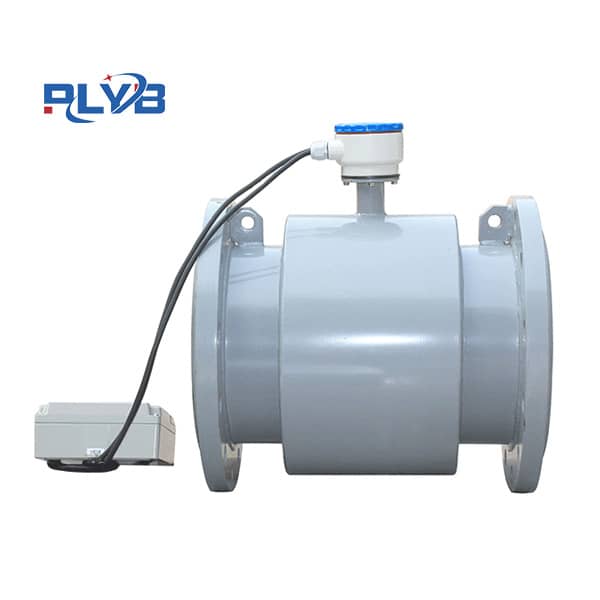

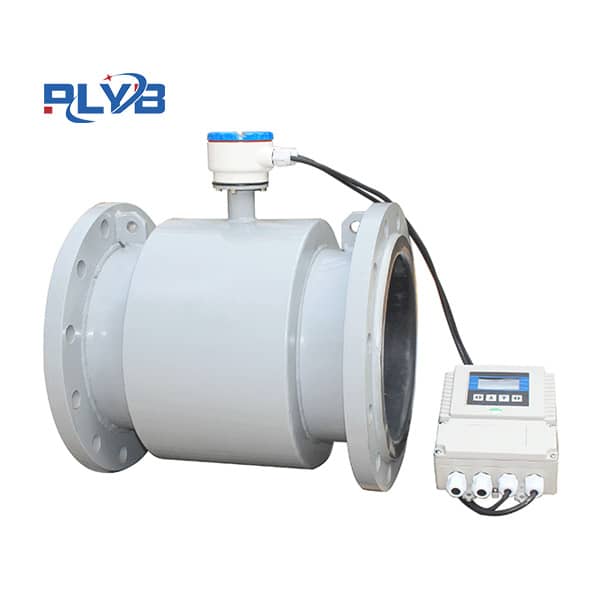

分体式电磁流量计是一种基于法拉第电磁感应定律设计的流量测量仪表，主要用于封闭管道内导电液体及浆液的体积流量检测。该产品由传感器和转换器两部分构成，采用分体式结构设计——传感器安装在测量管道上，转换器则被安装在离传感器30米至100米内的场合，两者之间由屏蔽电缆连接。这种独特的设计使分体式电磁流量计尤其适用于高温、高湿、强振动、空间狭窄或不便观察的恶劣工况环境。
工作原理与结构
分体式电磁流量计的工作原理基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，会产生感应电动势，其大小与平均流速成正比。传感器主要组成部分包括测量管、电极、励磁线圈、铁芯与磁轭壳体；转换器负责信号处理与数据显示，支持双向测量及多种输出方式。进行现场监测显示的同时，可输出标准的电流信号、脉冲信号和数字通讯信号，供记录、调节、控制使用，实现检测自动控制。
产品特点
无压损、低维护
测量管内无活动及阻流部件，流体流经时几乎没有附加压力损失。管内无活动部件，故障率低，维护简便。
高精度、宽量程
采用16位嵌入式微处理器和全数字量处理技术，抗干扰能力强，测量可靠。流量范围度可达1500:1，测量精度高。管道式精度可达±0.3%～±0.5%。
测量不受介质物性影响
测量结果与流体的密度、粘度、温度、压力和电导率（不低于电导率阈值）等物理参数无关。
灵活的材质选配
为适应不同腐蚀性介质，提供多种电极与衬里材质选择。电极材料可选用不锈钢316L、哈氏合金B/C、钛、钽、铂/铱合金等；衬里材料可选用聚四氟乙烯（PTFE）、聚氯丁橡胶、聚氨酯、F46、加网PFA等。
丰富的输出与通讯
支持4-20mA模拟输出、脉冲输出，并配备RS485、RS232、HART及Modbus等数字通讯协议。
高防护等级与防爆选项
传感器防护等级IP65。防爆型产品防爆标志为ExdⅡCT6。
主要技术参数
技术参数 规格指标 公称通径 DN15～DN3000 精度等级 ±0.3%～±0.5%（管道式） 流速范围 0.3～15m/s 介质电导率 ≥5μS/cm 公称压力 0.6～32MPa 介质温度 -25℃～+180℃（视衬里材质） 电极材料 不锈钢316L、哈氏合金B/C、钛、钽、铂/铱合金等 衬里材料 聚四氟乙烯（PTFE）、聚氯丁橡胶、聚氨酯、F46、加网PFA等 输出信号 4-20mA、脉冲、RS485、RS232、HART、Modbus 防护等级 IP65、IP68（传感器） 防爆等级 ExdⅡCT6 供电电源 85～265V AC或24V DC 应用领域
分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量，包括水、污水、泥浆、纸浆，以及各种酸、碱、盐溶液、食品浆液等。广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理、水利建设等领域，尤其适合测量高温、高湿、不便观察和需要隔爆的场合。
适用工况场景
分体式设计非常适合以下场景：
环境温度过高或流量计转换器表面受辐射温度大于60℃
管道震动较大的场合
现场湿度较大或有腐蚀性气体的场合
流量计安装在高空或井下，调试不方便的场合
会对传感器铝壳造成严重腐蚀的场合
选型说明
分体式电磁流量计可根据用户工况定制选型，主要选型参数包括：公称通径（DN15～DN3000）、压力等级（0.6～32MPa）、电极材质、衬里材质、防护等级（IP65/IP68）、防爆要求、通讯协议及传感器与转换器之间的电缆连接距离（建议不超过20m～100m）。如需获取详细的选型手册或报价，请联系相关生产厂家。
