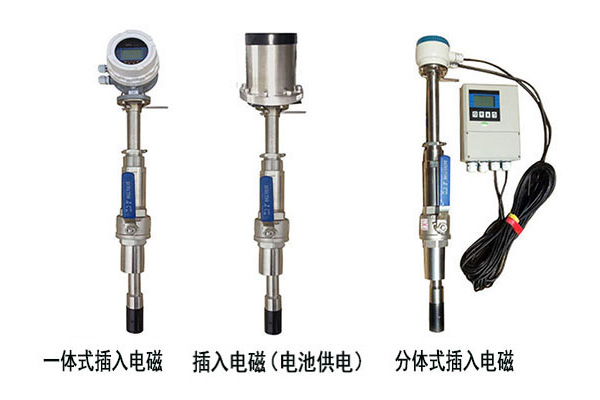

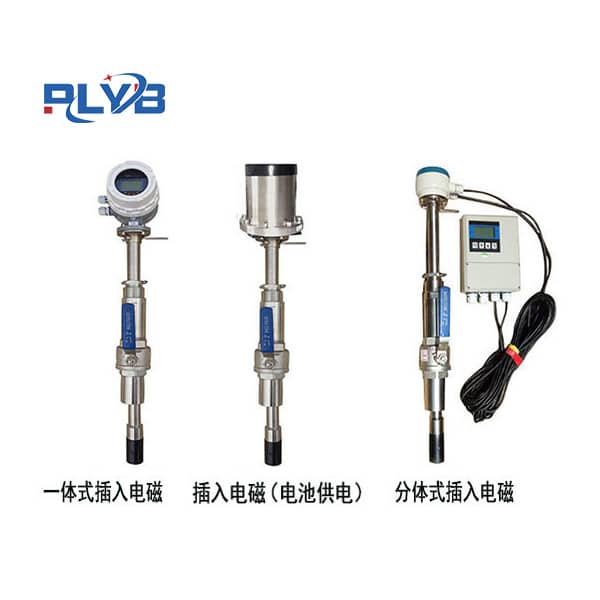

插入式电磁流量计
- 产品描述
-
产品概述
插入式电磁流量计是一种基于法拉第电磁感应定律设计的导电液体体积流量测量仪表。该产品是在管道式电磁流量计的基础上发展起来的新型流量测量仪表，在保留管道式电磁流量计优点的基础上，针对其在大口径管道上安装困难、费用高昂等缺陷进行了优化。
插入式电磁流量计采用带压开孔技术，可在不停水、不停车的情况下完成安装与拆卸，也可在PE管道、水泥管道上安装，广泛应用于石油、化工、冶金、电力、给水排水、水利灌溉、环保、食品等工业及市政领域的流量测量与总量计量。
工作原理
插入式电磁流量计的工作原理基于法拉第电磁感应定律。当励磁线圈通入电流时，产生垂直于流体流向的磁场。具有一定电导率（通常要求大于5μs/cm）的导电流体流过并切割磁感线时，在与流体流向及磁场方向均垂直的一对检测电极上产生感应电动势。该感应电动势的大小与磁感应强度和流体的平均流速成正比，通过测量该电动势即可获得流体的体积流量。
与管道式电磁流量计测量整个管道的平均流速不同，插入式电磁流量计测量的是管道中某一特定区域的流速，该流速可大致代表整个管道的截面流速。
产品特点
不停水安装，维护便捷
采用带压开孔技术，可在低压或带压情况下实现不停水安装、拆卸，便于仪表的维护与检修。配合球阀使用，可实现快速在线插拔，无需中断工艺过程。无压损、低能耗
传感器内无活动及阻流部件，流体流经时几乎无压力损失，能量损耗极低。测量稳定可靠
测量精度不受被测介质的温度、压力、密度、粘度及电导率（不低于阈值）等物理参数变化的影响。采用先进的低频方波励磁技术，零点稳定，抗干扰能力强。成本优势显著
较一般管道式电磁流量计的制造成本和安装费用更低，特别适用于大口径管道流量测量。通用性强、互换性好
流量的测量只与插入深度有关，一种型号即可适用于多种规格管道的流体测量要求。转换器与传感器具有互换性，可自由变更测量范围。丰富的功能配置
支持双向流量测量和双向总量累计功能
具备量程自动切换功能，保证全量程范围内准确测量
提供上下限报警、空管报警、断电保护、小信号切除等功能
支持4-20mA模拟输出、脉冲输出，以及RS485、HART、MODBUS等数字通讯协议
高防护等级
传感器防护等级可达IP68，满足潜水安装需求。防爆型产品可提供ExdIIBT4或Exd[ia]iamⅡCT5等防爆认证。主要技术参数
技术参数 规格指标 公称通径 DN200～DN3000（部分型号可达DN350～DN2000） 精度等级 ±1.5%（标准），特殊可达±1.0%或±0.5% 重复性误差 测量值的±0.1% 流速范围 0.5～10m/s（推荐），最大可达15m/s 介质电导率 ≥5μs/cm 公称压力 ≤1.6MPa 介质温度 -20℃～+150℃（视衬里材质） 电极材质 316L不锈钢、钛（Ti）、钽（Ta）、哈氏合金等 衬里材质 橡胶、聚四氟乙烯（PTFE）、聚氨酯等 输出信号 4-20mA、脉冲/频率 通讯协议 RS485、MODBUS、HART 防护等级 IP65（一体式）/ IP68（分体式） 防爆等级 ExdⅡCT6 直管段要求 上游≥10DN，下游≥5DN 供电电源 220VAC或24VDC 应用领域
插入式电磁流量计适用于测量封闭管道中的导电液体和浆液，包括水、污水、酸、碱、盐溶液、泥浆、纸浆等，广泛应用于：
市政供水：供水管网分区计量、漏损监测
污水处理：污水厂进出水流量监测、环保总量控制
石油化工：腐蚀性介质的流量测量
冶金电力：工业循环水、冷却水流量计量
水利灌溉：农田灌溉、水利建设中的大口径管道流量测量
食品制药：导电液体介质的卫生级流量计量
选型说明
插入式电磁流量计可根据用户工况定制选型，主要选型参数包括：公称通径（DN200～DN3000）、压力等级、电极材质（316L/钛/钽/哈氏合金等）、衬里材质（橡胶/PTFE/聚氨酯等）、防护等级（IP65/IP68）、防爆要求、通讯协议及结构形式（一体式/分体式）。如需获取详细的选型手册或报价，请联系相关生产厂家。
