反应釜配套高低温一体机：夹套温控系统控制逻辑与联锁方案

发布时间:

2026-10-15

摘要

精细化工、原料药合成、新材料聚合等工艺，普遍存在强放热、分段升温、淬冷降温的工况，传统分开配置冷水机 + 导热油炉的方案，存在切换繁琐、温度滞后、安全保护分散等痛点。反应釜配套高低温一体机作为集成式冷热循环温控单元，整合制冷、加热、介质泵送、TCU 温控模块于一体，与反应釜夹套形成闭式换热回路；在工程设计中，除基础 PID 温度调节外，还需要搭建仪表联锁回路，联动 TV 调节阀、XV 切断阀与循环泵，实现工艺温度精准控制与飞温事故保护，是中试及量产反应釜温控系统的核心设备。

一、反应釜配套高低温一体机系统架构与控温原理

反应釜夹套与高低温一体机组成密闭循环换热系统，内部填充导热介质（导热油、低温导热液），主机内置循环泵、电加热组件、压缩机制冷单元、TCU 温控模块。整套系统分为介质循环回路与仪表信号回路两套体系。

在工艺运行阶段，釜内 PT100 温度测点 TT 采集物料真实温度，信号送入 TCU 温控单元，TCU 基于双回路 PID 算法进行运算：夹套介质温度作为副回路，釜内物料温度为主回路，动态输出模拟量信号驱动 TV 温度调节阀，连续调节进入反应釜夹套的冷热介质流量，实现升温、恒温、缓慢降温的连续工艺控制。

当反应出现剧烈放热，物料温度达到高高阈值 T-HH 时，TCU 触发开关量联锁信号，不再依靠 TV 做微调，而是输出硬联锁动作：联锁 XV 紧急切断阀关闭冷热媒主回路，同时联锁循环泵停机，阻断热量继续交换，规避飞温风险。这套 “连续调节 + 紧急切断” 分层控制，是反应釜配套高低温一体机区别于普通恒温设备的核心工程设计点。

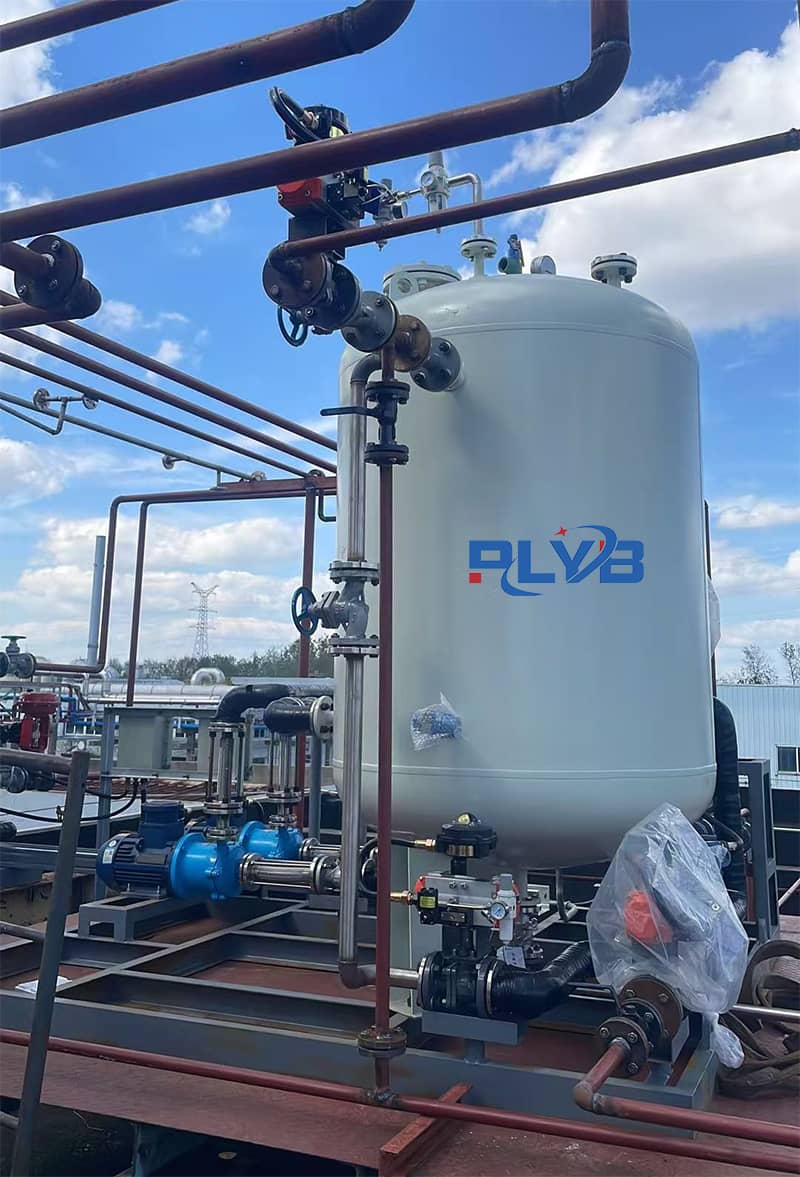

全密闭管路搭配膨胀罐补偿介质热胀冷缩，导热介质仅在主机与夹套之间循环，减少介质和空气接触氧化、吸水变质，降低介质损耗，同时减少高温工况下介质挥发，适配宽温域连续工艺，从 - 80℃低温结晶到 250℃高温合成均可覆盖，适配玻璃反应釜、搪瓷反应釜、不锈钢高压反应釜等多种釜型。

二、仪表与联锁设计（TCU、TV、XV、泵联动逻辑）

对应你前面 P&ID 绘图需求，完整信号逻辑

连续调节回路（实线模拟信号） 釜体 TT 温度变送器 → TCU 温控单元 → TV 温度调节阀，正常生产依靠 TV 做无级流量调节，维持工艺设定温度，属于常规自动调节回路。
安全联锁回路（虚线开关联锁信号） TCU 内置温度高高 T-HH、温度低低 T-LL 开关量触点，输出联锁信号，实现多设备联动：

TCU.THH（物料超温）：联锁 XV 切断阀关闭，同时联锁循环泵停机；
循环泵状态信号反馈至 TCU：泵故障停机时，联锁 XV 切断阀自动关闭，防止介质停滞在夹套内造成局部过热；
XV 阀位开关 XZS 反馈信号接入 TCU：XV 未收到全开反馈时，禁止循环泵启动，形成前置允许条件，避免空泵干转、夹套断流；
附加冗余保护：夹套回路压力变送器 PT，压力高高 P-HH 同样接入 TCU 参与联锁，当管路堵塞超压时联动 XV 关阀、停泵，保护夹套承压安全。

工艺逻辑优先级：联锁保护信号优先级高于自动调节，一旦触发联锁，TCU 会直接屏蔽 TV 自动调节输出，优先执行 XV 切断动作。


三、反应釜配套高低温一体机选型关键要点

很多项目在选型时只关注名义控温范围，忽略换热功率匹配，最终出现温度滞后、控温精度不足的问题。选型需要从 4 个维度核算：

热负荷核算：不仅要考虑反应釜夹套热容，重点核算反应放热峰值。格氏反应、聚合反应瞬间放热大，仅依靠主机标称制冷量不足，需要预留 20%~40% 制冷余量；
循环泵参数匹配：循环泵扬程、流量决定介质流速，流速不足会造成夹套换热不均、釜内物料温差偏大，大容积反应釜必须校核管路阻力；
介质选型：高温工况选用导热油，低温工况选用专用低温导热液，严禁混用不同型号导热介质，防止介质劣化堵塞管路；
防爆与通讯要求：易燃易爆车间选用防爆型反应釜配套高低温一体机，支持 MODBUS 通讯接入 DCS，所有联锁信号保留硬接线，不能仅依靠通讯软联锁，满足化工安全规范要求。

四、系统日常运维与故障预防

定期校验 TT 温度传感器，防止测温漂移导致 TCU 误调节或误联锁；TV、XV 阀位开关定期测试，验证阀动作响应速度，避免紧急工况下阀门卡滞失效；
监测循环介质液位，低液位报警要及时补液，防止循环泵空转损坏，造成温控中断；
定期清理换热器、管路过滤器，过滤器堵塞会降低介质流量，换热效率下降，极易引发反应釜温度失控；
每次投料前，完整模拟一次联锁测试：人为触发 T-HH 信号，验证 XV 切断阀、循环泵联动动作是否可靠，形成联锁测试记录。

五、结语

在精细化工、医药中间体合成工艺升级过程中，反应釜配套高低温一体机以一体化冷热供给、双回路温控、多仪表联动联锁方案，替代传统冷热分开的温控模式。其核心价值不只是实现宽范围升降温，而是依靠 TCU+TV+XV + 泵的分层控制架构，兼顾正常工艺的连续温度调节和异常工况下的安全切断，平衡生产效率与反应安全。在 P&ID 图纸、联锁逻辑图设计阶段，提前梳理温度、阀位、泵组之间的联锁关系，才能最大化发挥高低温一体机的温控能力，降低间歇反应飞温风险。
