波登管压力表的优缺点

发布时间:

2026-10-15

压力在工业应用中是一个非常重要的参数。各种类型的压力计用于测量压力。规矩通常安装在滑架管道上，显示当前的刻度值。
其中最受欢迎的之一是布尔东管压力表。在这篇文章中，我们将介绍布尔东管压力计的概念，并分析其优缺点。

什么是波登管？

波登管是一种用于测量压力的压力计装置。它是一个弯曲并安装在金属外壳内的圆形管。

波登管利用管的弯曲变化或扭转变形测量压力的弹性敏感元件，又称弹簧管。一端暴露于介质压力，另一端闭合。它关闭是为了自由移动，从而赋予我们压力值。

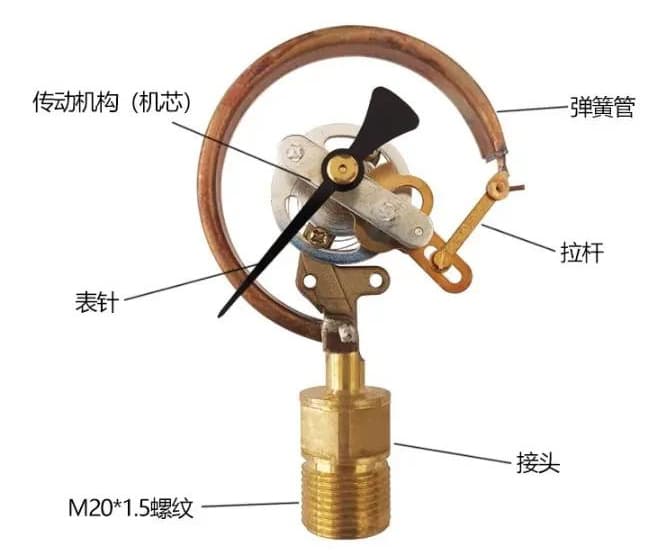

该管通常由磷铜、钢或铍铜制成。这些材料在施加压力时会瞬间偏转。观察到的挠度与施加的压力成正比。请参考下面的图片，了解它的运行情况。
管子连接到一个连杆，移动时指针也会随之移动。这个指针不过是我们在仪表上看到的刻度读数。所以，当流体压力施加在管子里时，它开始偏转。压力越大，指针弯曲得越快，指针也相应地快速移动。
当压力降低或降至零（远离管子）时，管子又开始收回原位，指针也向原位移动。


事实上，从图像本身就能看出作品;压力推动管子移动，管子也带动连杆，连杆带动附着的指针。波登管通常几乎被高密度介质（如水）填充，以避免读数的快速波动，因为水会与待测介质密密混合。

这取决于所测量的媒体类型。如果介质本身就很慢，且密度高于水，那么就没有水被填满。其他内部部件大多用硅油或甘油润滑，以保证运动顺畅并防止生锈。

波登管的优点

由于操作较为简单，波顿管压力表通常在工业应用中更受欢迎，因其维护简便性。
这种刻度的读数非常准确，这也是为什么它们比其他类型更受欢迎。
即使在高压条件下也能正常工作，因此也可以在该管内施加高压介质进行测量。
该测量的安装和维护成本较为经济实惠。
它还可以用于测量真空压力及其他类型的负压输入。

波登管的缺点

它们有时会因压力反应缓慢。
它们对温度变化很敏感，在较低温度下更容易故障。
震动和震动常常会影响仪表性能，因为读数不准确。而且从长远来看，这对仪表寿命也不利。
它通常不用于低压应用，因为推动管子需要较大的力。
