中试夹套玻璃反应釜蒸馏系统配置 + 冷热一体机控温方案

一、方案概述

本技术方案基于安徽普利仪器仪表科技有限公司（以下简称“普利科技”）生产的夹套玻璃反应釜、冷热一体机及配套真空泵设备，针对实验室和中试规模的蒸馏浓缩、减压蒸馏及精馏分离操作，提供系统化的设备配置、操作流程与工艺控制方案。

夹套玻璃反应釜为双层玻璃设计，内层放入反应溶媒进行搅拌反应，夹层可通入不同的冷热源（冷冻液、热水或热油）做循环加热或冷却反应。在设定恒温条件下，密封的玻璃反应釜内可根据使用要求在常压或负压条件下进行搅拌反应，并能进行反应溶液的回流与蒸馏。该设备广泛应用于精细化工、生物制药和新材料合成领域的蒸馏、浓缩、分离与提纯操作。

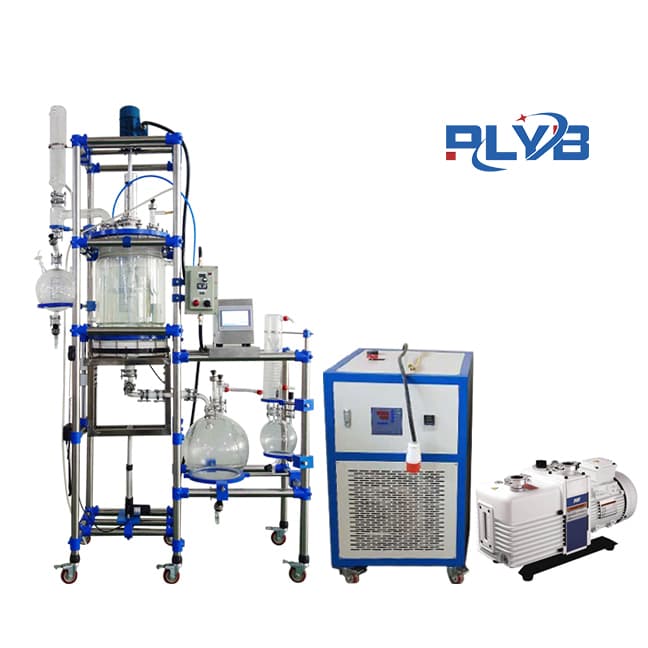

二、系统组成

1. 夹套玻璃反应釜（普利科技）

普利科技多功能双层玻璃反应釜采用高硅硼玻璃（G3.3）制造，具有优良的物理化学性能，瓶体透明，反应液料全程可见。釜盖可附加恒压滴加、冷凝回流/回收、精馏塔柱等功能组件，釜体可做升降旋转，便于物料取出和清洗。关键参数如下：

• 容积规格：5L、10L、20L、30L、50L、100L、150L、200L

• 搅拌功率：90W～250W

• 转速范围：20～600 rpm，变频恒速搅拌，数字显示

• 温度耐受：-80℃～+200℃

• 真空度：静止状态下负压可达-0.098MPa以上

• 密封系统：聚四氟乙烯（PTFE）组件密封，合金钢机械密封

2. 冷热一体机（普利科技制冷加热循环一体机）

冷热一体机是整个蒸馏系统的温度控制核心。普利科技制冷加热循环一体机采用全密闭管道式设计和板式热交换器，在降低导热液需求量的同时提高系统热量利用率，实现快速升降温度。导热介质在一个密闭系统中循环，膨胀容器中的导热介质不参与循环，膨胀槽温度保持在常温到60℃，有效降低导热介质在运行中吸收水分和挥发的风险。

主要技术特性：

• 温度范围：-10℃至200℃（可定制-80℃至300℃）

• 控温精度：采用自整定PID算法，控温精度高，具温度校正功能

• 制冷功率：0.5～1200kW可选

• 控制方式：7寸/10寸彩色TFT触摸屏图形显示，支持RS232/RS485接口与PC联机，实现远程监控和数据记录

• 安全功能：超温保护、漏电保护、过电流保护等多重安全防护

• 高温降温：从高温200℃可直接启动制冷降温，无需停机切换

3. 真空泵

真空泵用于构建减压蒸馏环境，降低物料沸点，实现热敏性物质的低温蒸馏分离。系统应配备真空缓冲罐与安全阀，防止倒吸。真空管路连接须确保密封性，使用真空脂涂抹接口部位。

4. 辅助组件

• 冷凝器：连接于反应釜蒸汽出口，采用下进上出的冷却水循环方式

• 接收瓶：连接于冷凝器出口，用于收集不同温度段的馏分

• 温度传感器：Pt100传感器探头，测温精度高，误差小

• 搅拌桨：双PTFE搅拌桨，适用于低至高黏度液体搅拌与混合

三、系统连接与管路布置

1. 温度控制回路

将冷热一体机的循环出口通过耐温软管连接至夹套玻璃反应釜的夹层进口，夹层出口通过软管回接至冷热一体机的循环进口，形成封闭的导热介质循环回路。连接时确保管路无折弯、无泄漏，并选用与目标温度范围匹配的导热介质（如硅油或乙二醇水溶液）。

2. 真空管路

真空泵通过真空缓冲罐经真空管道连接至反应釜的真空接口。真空缓冲罐的作用是防止釜内蒸汽夹带的液滴直接进入真空泵造成污染或损坏。在真空泵与缓冲罐之间、缓冲罐与反应釜之间均应设置截止阀，便于分步控制真空度和紧急切断。

3. 冷凝与收集管路

反应釜的蒸汽出口连接冷凝器（下进上出冷却水），冷凝器出口连接接收瓶或多口分配头，实现不同馏分的分段收集。如需精馏，可在反应釜与冷凝器之间加装精馏塔柱。

四、蒸馏操作标准流程

（一）操作前检查

1. 设备完整性检查：确认反应釜釜体无裂纹、无划痕，密封垫完好无损；检查所有连接管路的密封性。

2. 真空系统检查：检查真空泵工作状态和转向是否正确，真空阀门和压力表完好。特别注意真空泵的转动方向，若接线接错导致反转，可造成压力计水银冲出污染。

3. 冷热一体机检查：确认导热介质液位充足，进出口阀门处于正常状态。

4. 电气检查：确认各设备电源正常，电缆连接正确，加热及冷却系统可正常工作。

5. 安全装备：操作人员穿戴护目镜、耐热/耐化手套和实验服，确保通风橱开启。

6. 设备预热：启动反应釜前，先让冷热一体机、真空泵等设备空转试运行约5分钟，检查运行是否平稳。

（二）投料操作

1. 装料量控制：将需蒸馏的液体缓慢加入反应釜，装料量控制在釜体容积的2/3至3/4，确保蒸发空间充足。

2. 防爆沸措施：加入沸石或磁力搅拌子等防爆沸装置。

3. 密封操作：使用PTFE密封圈，均匀对角拧紧法兰螺栓，防止偏压导致泄漏。

（三）系统启动与参数设定

1. 冷热一体机设定：

   • 根据目标蒸馏物质的沸点设定夹套导热介质温度。对于放热反应或需快速降温的场景，可充分利用冷热一体机从高温直接制冷降温的功能，实现连续控温。

   • 升温速率建议控制在≤5℃/分钟，避免玻璃釜体因温度突变产生热应力。

   • 启动导热介质循环泵，检查循环是否畅通，确认夹层进出液温差在正常范围。

2. 搅拌启动：

   • 初始转速设为低速（建议100～200 rpm），待物料受热均匀后逐步提高至目标转速（常规范围200～600 rpm）。

3. 真空系统操作（减压蒸馏时）：

   • 若被蒸馏物料中含有低沸点杂质，应先在常压下进行初步蒸馏，然后再启动真空泵进行减压蒸馏。

   • 启动真空泵后，逐步抽至目标压力，避免真空度骤升导致液体暴沸。

   • 在系统充分抽空后通入冷凝水，再开始加热蒸馏。

4. 冷凝系统：

   • 在开始加热前或系统充分抽空后，打开冷凝器冷却水（下进上出），根据蒸馏速率调节冷却水流量，确保蒸汽能够充分冷凝。

（四）蒸馏过程监控

蒸馏过程中应持续监控以下参数，并每10分钟记录一次：

• 釜内温度：反映物料实际蒸发温度

• 夹套温度：来自冷热一体机的设定值

• 系统真空度：减压蒸馏时持续关注压力表示数

• 蒸汽温度：冷凝器入口处或蒸馏头处的温度，反映当前馏出组分沸点

• 冷却水温度与流量：确保冷凝效果

• 搅拌转速：保持均匀传热和传质

操作中要严格控制温度、压力、进料量、回流比等工艺参数，加热阀门开启度要适宜，防止过大过猛使物料急剧蒸发、系统内压剧升。

（五）馏分收集

1. 根据蒸汽温度的变化，判断不同组分的馏出阶段。

2. 如需分段收集不同沸点范围的馏分，可通过调整温度或切换接收瓶实现。

3. 根据要求记录各馏分的压力、对应沸点值和馏出量。

（六）终止操作

1. 停止加热：蒸馏结束后，先关闭冷热一体机加热功能或关闭加热器，避免剩余溶液过度蒸发或烧干。

2. 冷却阶段：保持冷热一体机循环和搅拌，利用夹套冷却功能将釜内温度降至50℃以下再停止搅拌。

3. 解除真空（减压蒸馏时）：待釜体稍冷后，缓缓解除真空，使系统内外压力平衡后，方可关闭真空泵。切勿在系统仍处于真空状态时直接关泵，否则油泵中的油可能被吸入系统造成污染。

4. 关闭冷凝水：在停止加热且蒸汽不再产生后，关闭冷凝器冷却水。

5. 依次关闭设备：按“先关加热、再停搅拌、后停循环、最后断电”的顺序执行。

6. 出料：物料可从釜底的PTFE放料阀放出。

（七）清洁与维护

1. 排空反应物后，用合适溶剂（水、乙醇、丙酮等）循环清洗3次。

2. 顽固残留用稀酸/碱浸泡（避免氢氟酸），使用软毛刷轻刷，纯水冲洗后烘干。

3. 清洗冷凝器内部，防止积聚物质或水垢影响散热效果。

五、关键工艺参数控制

1. 温度控制策略

蒸馏的温度控制直接影响分离效果。冷热一体机通过夹套间接传热控制釜内物料温度，应根据物料参数（密度、比热、黏度等）和目标温度合理设定夹套温度。原则是：加热时夹套温度应比目标馏出组分的沸点高20℃～30℃；冷却时利用冷热一体机的快速降温能力，可在不更换导热介质的情况下实现宽温度范围的切换。

2. 真空度控制

减压蒸馏的核心在于精确控制真空度以降低沸点。操作要点：

• 先常压蒸馏去除低沸物，再用真空泵减压蒸馏。

• 逐步抽真空，避免快速降低压力引发暴沸。

• 根据组分沸点差异调整真空度，优化分离效率。

3. 搅拌控制

搅拌速率影响传热均匀性和蒸发效率。蒸馏初期建议低速搅拌（100～200 rpm）使物料均匀升温，达到目标温度后可适度提高转速（200～600 rpm）。高黏度物料需选用大功率循环泵和对应的搅拌桨型。

六、安全操作要点

1. 温度与压力极限

• 玻璃釜体耐温范围：-80℃～+250℃，超限使用易导致爆裂。

• 最大工作压力：-0.1 MPa（真空）至+0.05 MPa（加压），超压须安装安全阀。

2. 危险操作禁止事项

• 禁止在真空状态下快速注入低沸点溶剂（如乙醚），防止暴沸喷溅。

• 禁止使用明火直接加热反应釜，应使用冷热一体机通过导热介质间接加热。

• 高温高压反应阶段禁止无人值守。

• 严禁在未解除真空的状态下拆卸管路或打开釜盖。

3. 应急处理

• 泄漏：立即停止操作，关闭气源和电源，戴防毒面具处理。

• 暴沸：关闭热源，缓慢泄压减压，避免开盖以防喷溅。

• 停电：启用备用电源维持搅拌，防止局部过热。

• 火灾或爆炸：操作易燃易爆物质时应配备灭火器并远离火源，发生火灾立即启动消防设备并疏散人员。

七、工艺优化建议

1. 精馏模式配置

当蒸馏分离要求较高时，可在反应釜与冷凝器之间加装精馏塔柱。普利科技反应釜釜盖预留有标准接口，可直接组装精馏塔柱。通过控制回流比，实现更精细的组分分离。

2. 自动化联控方案

利用冷热一体机的RS232/RS485通讯接口与计算机联机，可实时采集和记录温度、压力等参数。将冷热一体机、真空泵运行状态与反应釜温度/压力信号联动，可实现蒸馏过程的程序化自动控温与报警。

3. 导热介质选择

• 高温蒸馏（150℃以上）：选用二甲基硅油（耐温可达300℃）或高沸点导热油

• 中温蒸馏（-20℃～150℃）：选用低黏度硅油或合成导热油

• 低温蒸馏（-20℃以下）：选用乙二醇水溶液或专用低温导热液

导热介质需定期检查其颜色、黏度和含水量，氧化变质后应及时更换，以保证换热效率并延长设备寿命。

总结

本技术方案围绕普利科技夹套玻璃反应釜、冷热一体机和真空泵三大核心设备，系统阐述了蒸馏操作的全流程操作规范。冷热一体机提供宽温域（-80℃～300℃）的精确温度控制；夹套玻璃反应釜以高硼硅玻璃材质实现全透明观察和良好耐腐蚀性；真空泵构建低压环境，满足热敏性物料的低温蒸馏需求。三者协同配合，可满足从实验室研发到中试放大的蒸馏、精馏、浓缩等多种工艺需求。实际应用中，应根据具体物料特性和分离要求，灵活调整温度、真空度、搅拌速率等关键参数，并严格执行安全操作规程，确保蒸馏过程的高效、稳定和安全。
