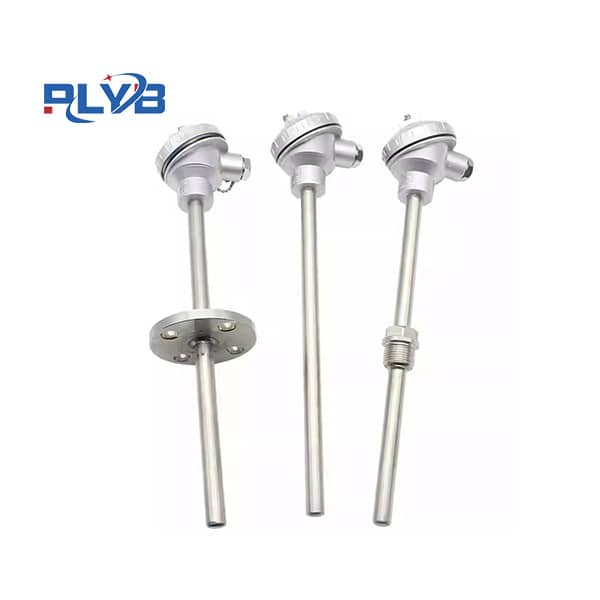

装配式热电偶
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
- 产品描述
-
概述
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号（B型、S型、K型、E型）
热电偶类别 代号 分度号 测量范围 基本误差限 镍铬－康铜 WRK E 0－800℃ ±0.75%t 镍铬－镍硅 WRN K 0－1300℃ ±0.75%t 铂铑13-铂 WRB R 0-1600℃ ±0.25%t 铂铑10－铂 WRP S 0－1600℃ ±0.25%t 铂铑30－铂铑6 WRR B 0－1800℃ ±0.25%t 主要技术参数
测量范围及基本误差限
注：t为感温元件实测温度值（℃）
热电偶时间常数
热惰性级别 时间常数（秒） 热惰性级别 时间常数（秒） Ⅰ
90－180 Ⅲ
10－30 Ⅱ
30－90 Ⅳ
＜10 ◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃）
规定的长时间使用温度（℃）
试验温度（℃）
绝缘电阻值（Ω）
≥600 600 72000 ≥ 800 800 25000 ≥1000 1000 5000 无固定装置热电偶 固定螺纹式热电偶 活动法兰式热电偶
固定法兰式热电偶 活络管接头式热电偶 固定螺纹锥形热电偶
直形管接头式热电偶 固定螺纹接头式热电偶 活动螺纹管接头式热电偶
