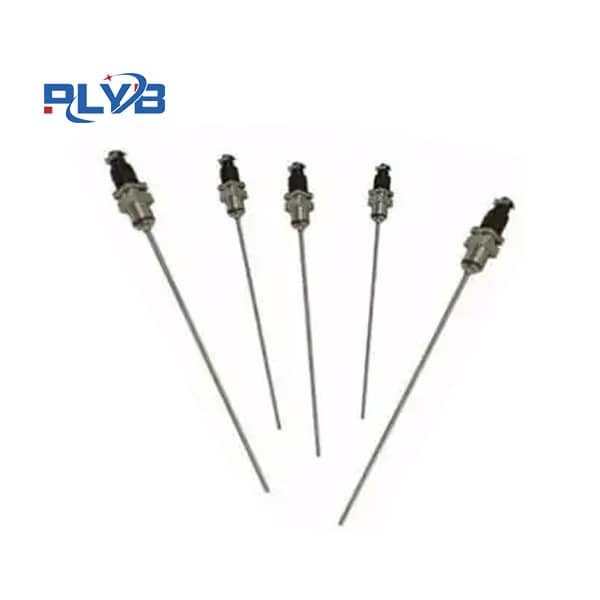

圆接插式铠装热电阻
- 产品描述
-
圆接插式铠装热电阻是一种在工业测温中广泛应用的温度传感器，通常型号为 WZPK 系列。其核心特点是将精细的铂电阻元件、高纯度绝缘材料（如氧化镁）和金属套管通过拉伸工艺结合成一个坚固的整体。这种结构使其具有体形细长、可弯曲、耐高压、抗震和热响应快等优点，特别适合安装在管道狭窄、弯曲或要求快速响应的特殊场合。
下面从几个方面为你详细介绍：
产品特点与技术参数
主要特点：
热响应时间短：动态误差小，能快速跟踪温度变化。
测量精度高：通常采用进口薄膜铂电阻元件，性能稳定可靠。
结构坚固：外径小（常见Φ3-Φ8mm），长度可按需定制，且能弯曲。
适应性强：不锈钢外套管使其具有很好的抗污染和机械强度。
核心技术参数：
测温范围：-200℃ ~ +500℃（适用于液体、蒸汽、气体介质及固体表面）。
分度号：Pt100（铂热电阻，国际标准）。
精度等级：通常提供 A级 和 B级，对应允差分别为 ±(0.15+0.002|t|) 和 ±(0.30+0.005|t|)。
热响应时间（τ0.5）：取决于套管直径，Φ3的约3秒，Φ8的约15秒。
常温绝缘电阻：在环境温度15~35℃，相对湿度≤80%时，绝缘电阻 >100MΩ。
以“WZPK-”为例
型号命名遵循国家标准，各部分含义如下：
W：温度仪表
Z：热电阻
P：铂电阻（Pt100）
K：铠装型
数字（如-163）：后接的数字分别表示接线盒形式（如“6”代表圆接插式）、安装固定装置等。例如，型号中的 “6” 就特指“圆接插式”接线盒。
选型时，除了确定测温范围和精度，主要需根据现场工况选择合适的安装固定装置。
型号后缀示例 安装固定装置 适用场景 -16_ (如 WZPK-163) 无固定装置 直接插入，适用于非压力或临时测量场合 -26_ (如 WZPK-263) 固定卡套螺纹 固定安装，适用于有压力的管道或容器 -36_ (如 WZPK-363) 可动卡套螺纹 可调节插入深度，安装灵活 -46_ (如 WZPK-463) 固定卡套法兰 适用于强腐蚀、高温高压的工况，连接可靠 -56_ (如 WZPK-563) 可动卡套法兰 结合了法兰的可靠性与可调节的便利性 单支或双支的选择：型号中带“2”的（如WZPK2-*）表示双支热电阻**，可同时输出两路信号，用于重要测点的冗余测量或同时用于显示和控制。
