法兰衬四氟一体化温度变送器
衬四氟一体化温度变送器，核心特点是在与介质接触的保护管外表面衬覆一层致密的聚四氟乙烯，利用PTFE优异的化学稳定性，将腐蚀性介质与金属保护管完全隔离，从而实现对盐酸、硫酸、硝酸、王水、氢氟酸、烧碱等强腐蚀介质的长期稳定测温。
- 产品描述
-
一、产品概述
衬四氟一体化温度变送器，是在传统一体化温度变送器的基础上，针对强腐蚀性介质进行特殊设计的产品。其核心特点是在与介质接触的保护管外表面衬覆一层致密的聚四氟乙烯（PTFE），利用PTFE优异的化学稳定性，将腐蚀性介质与金属保护管完全隔离，从而实现对盐酸、硫酸、硝酸、王水、氢氟酸、烧碱等强腐蚀介质的长期稳定测温。
产品将温度传感器与变送器模块集成为一体，直接输出4-20mA标准电流信号，可无缝接入PLC、DCS系统，广泛应用于化工反应釜、酸洗槽、电镀池、废水处理、制药发酵等强腐蚀工况。
二、衬四氟一体化温度变送器采用三层防护结构：
外层——PTFE衬里：致密均匀的聚四氟乙烯层，厚度1~3mm，与金属基体紧密结合，直接接触腐蚀性介质
中层——金属保护管：通常采用304或316L不锈钢，提供机械强度和支撑
内层——温度传感器：铂电阻（Pt100）或热电偶，封装于保护管内，确保测量精度
一体化集成设计：变送器模块安装于接线盒内，现场无需额外接线，信号稳定可靠。可选配LCD现场显示，方便巡检。
三、技术参数
参数项 规格说明 传感器类型 Pt100（热电阻）、K型/E型热电偶等 测量范围 -50℃~260℃（PTFE适用温度范围） 输出信号 4-20mA（两线制），可选RS-485 Modbus 精度等级 0.2%FS、0.5%FS 供电电压 DC 12V~36V（常规DC 24V） 衬里材质 聚四氟乙烯（PTFE/F4），厚度1~3mm 保护管材质 304不锈钢、316L不锈钢 过程连接 螺纹（M27×2、G1/2、NPT1/2等）、法兰（DN25~DN100） 插入深度 100mm~2000mm（可定制） 电气接口 M20×1.5、G1/2 防护等级 IP65（标准）、IP68（定制） 防爆等级 Ex ia IIC T6（本安型）、Ex d IIC T6（隔爆型）

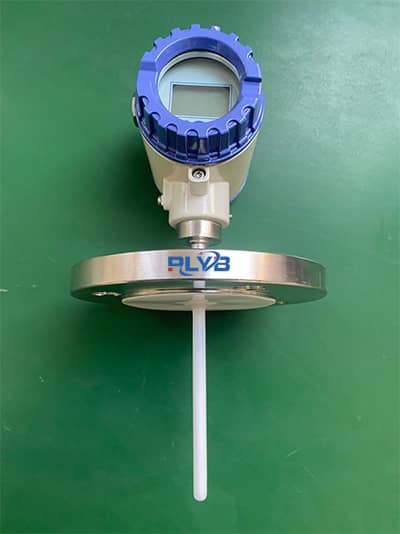

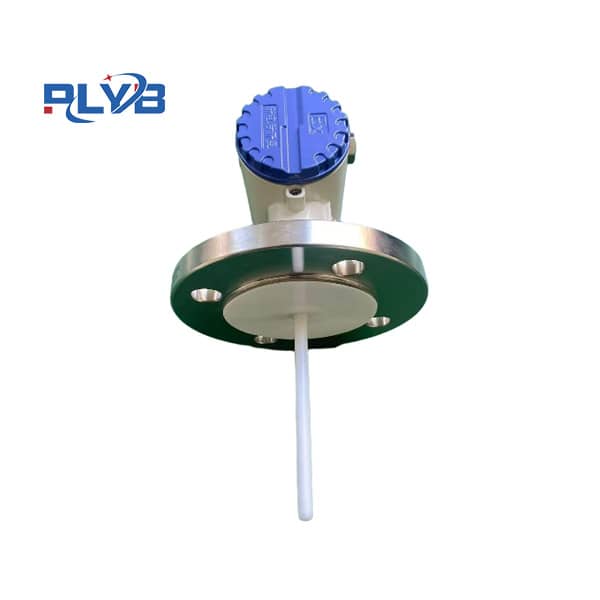

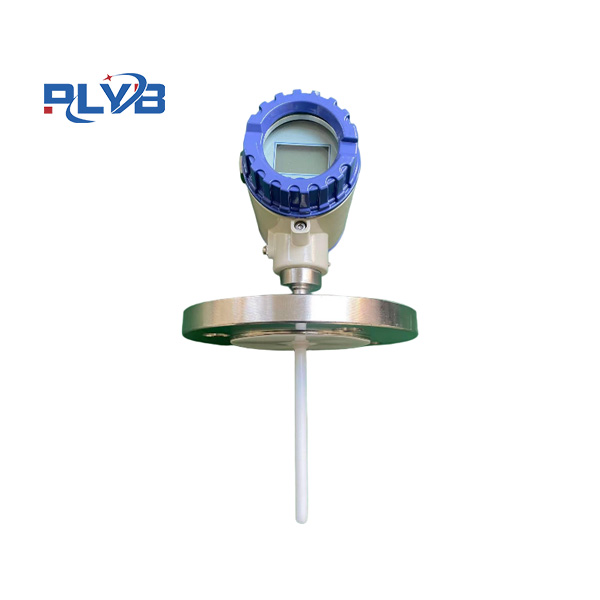

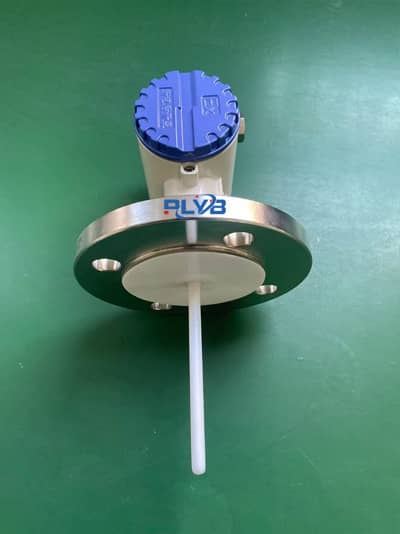

四、产品成品图片
