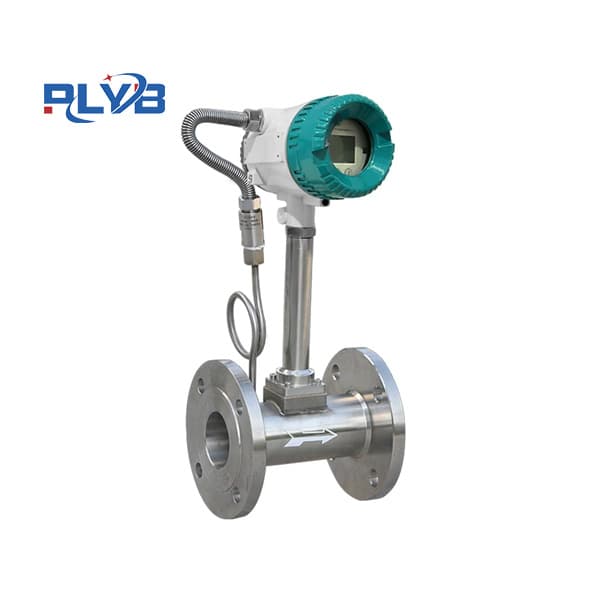

PLUGB涡街流量计
- 产品描述
-
PLUGB涡街流量计是一种基于卡门涡街原理的速度式流量计，主要用于测量封闭管道中气体、液体和蒸汽的体积流量或质量流量。
它因结构简单、可靠性高、量程比宽等特点，被广泛应用于石油、化工、电力、冶金等行业。其核心特点是通过测量流体流过非流线型障碍物（旋涡发生体）时产生的旋涡频率来计算流量。
工作原理
涡街流量计的工作原理基于“卡门涡街”现象。当流体流经管道内的旋涡发生体（如三角柱）时，其两侧会交替产生有规则的旋涡。在一定的雷诺数范围内，这些旋涡的产生频率 f 与流体的平均流速 v 成正比。
流量计内的传感器（通常是压电晶体）会感知旋涡引起的压力或应力变化，并将其转换为与频率 f 对应的电信号。通过测量这个频率，就可以计算出流体的流速和体积流量。
主要特点
涡街流量计的优势主要体现在以下几个方面：
结构简单可靠：内部无可动机械部件，不存在机械磨损，因此长期稳定性好，维护量小。
压力损失小：其压损约为孔板流量计的1/4至1/2，属于节能型仪表。
测量精度高：液体测量精度可达±1.0%，气体或蒸汽为±1.5%。
量程范围宽：量程比通常可达10:1以上。
受流体物性影响小：在测量工况体积流量时，几乎不受流体密度、压力、温度、粘度等参数变化的影响。
典型技术参数
涡街流量计的主要技术规格如下：
项目 典型参数 测量介质 液体、气体、饱和蒸汽、过热蒸汽 公称口径 DN15 ~ DN300（部分产品支持更大口径） 精度等级 液体：±1.0%；气体/蒸汽：±1.5% 公称压力 1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa 介质温度 -40℃ ~ +350℃（视型号而定） 输出信号 脉冲信号、4-20mA电流信号、RS485通讯、HART协议 防爆等级 本安型ExibIICT6 / 隔爆型ExdIICT6 防护等级 IP65或更高（可定制） 应用领域
涡街流量计应用范围广泛，几乎覆盖了所有需要流量计量的工业领域。
行业：石油、化工、冶金、电力、轻工、市政建设、环保工程等。
液体：水、油、酒精、各种化工液体等。
气体：空气、氧气、氮气、天然气、煤气、压缩空气等。
蒸汽：饱和蒸汽和过热蒸汽。
选型与安装注意事项
为确保涡街流量计准确可靠地工作，在选型和安装时需注意：
选型考虑：需根据介质的压力、温度、粘度、流量范围等工艺参数选择合适的型号和口径。对于振动较大的场合，应选用具备抗振能力的型号。
直管段要求：为保证流速分布稳定，流量计前后通常需要足够长的直管段，一般要求前10D、后5D（D为管道直径）。
安装位置：应避免安装在有强烈振动或强热辐射的场所。
管道条件：安装前必须清洗管道，防止杂质损坏传感器。测量液体时管道需充满液体，防止气泡干扰。
总的来说，涡街流量计是一种技术成熟、性能可靠的流量测量仪表，在众多工业领域发挥着重要作用。
