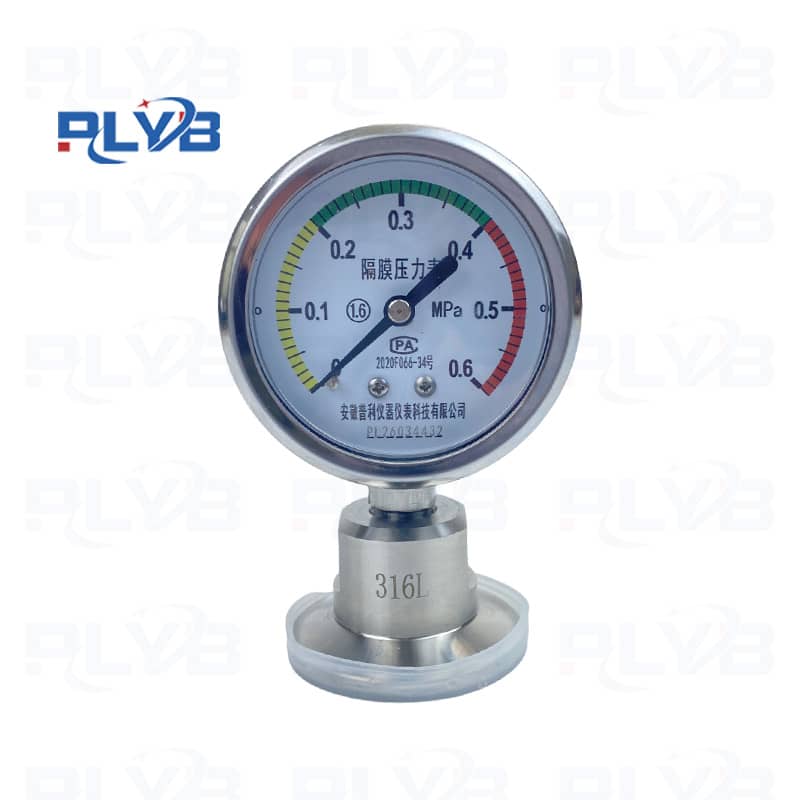

不锈钢卡箍隔膜压力表（卫生级）

不锈钢隔膜压力表（卡箍安装）专为卫生级、高腐蚀、高粘度或易结晶介质而设计，兼顾安全清洗与精准测量。我们提供全套3A标准卫生型压力表，隔膜体可配套卡箍、密封垫及表头散件，支持非标定制。

分类:

压力表

sales@ahplkj.com

手机:+86-18205504327

获取报价

什么是卡箍安装的不锈钢隔膜压力表？

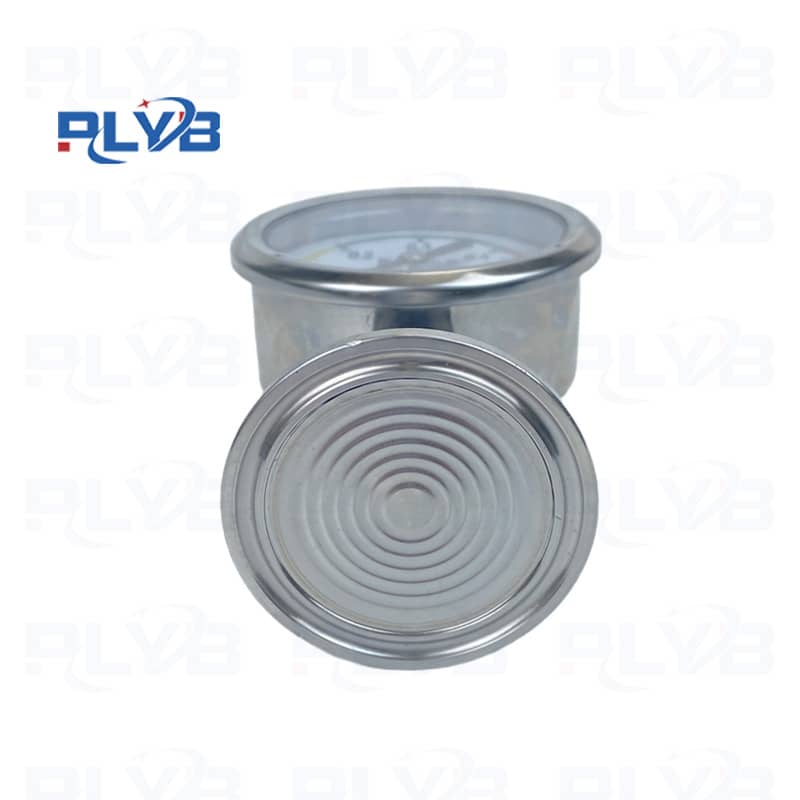

不锈钢隔膜压力表采用隔膜隔离器将被测介质与压力表敏感元件隔开，表头部分为全不锈钢压力表，下装隔膜体通过卡箍（快装接头） 与管道或容器进行连接。卡箍安装符合ISO、DIN、3A等卫生标准，可进行快速装拆，便于现场清洗（CIP）和蒸汽灭菌（SIP）。隔膜体材质通常为316L不锈钢，且可加PTFE涂层或采用哈氏合金等耐腐蚀材料。

核心特点与优势

卫生级卡箍连接：无螺纹死角，内壁光滑易清洗，符合GMP / FDA认证要求，适用于食品、制药、生物反应器等洁净环境。
耐腐蚀与耐高温：全不锈钢316L材质，配合耐高温隔膜填充液（如硅油、食用油），可耐150℃以上蒸汽灭菌。
隔膜密封隔离：被测介质不进入压力表弹簧管，避免高粘度、易结晶、强腐蚀介质堵塞或损坏仪表。
测量精准稳定：配合合金隔膜片，测量精度可达1.5级或1.0级，量程范围宽（-0.1MPa ~ 60MPa）。
抗震动与抗脉冲：隔膜填充液本身具有阻尼作用，同时可选充油耐震表头，增强抗冲击性能。
多种隔膜材质：标准316L；特殊介质可选哈氏合金C276、蒙乃尔、钽、PTFE覆膜等。

主要技术参数

参数项	规格说明
表头直径	Φ63mm / Φ100mm / Φ150mm 全不锈钢压力表（径向或轴向）
精度等级	1.5级（标配），1.0级（可选）
隔膜体材质	316L不锈钢（接液部分），可选哈氏合金、钽、PTFE涂层
隔膜片材质	316L / 哈氏C276 / 蒙乃尔 / 钽（依介质腐蚀性选择）
卡箍规格	1.5英寸（Φ50.5mm）标准，另有1英寸、2英寸及DN25-DN50非标定制
密封圈材质	EPDM（标配）、FKM（氟胶）、PTFE、硅橡胶（食品级）
表头防护等级	IP65 / 充油型可达IP66
填充液	硅油（-40~150℃）、食用油（食品级）、氟油（强氧化介质）
最大工作压力	视隔膜规格，通常≤25MPa，特殊可定制
环境/介质温度	-40℃ ~ +250℃（需选择相应填充液及散热器）

典型应用场景

食品饮料生产：牛奶管道、啤酒发酵罐、果汁均质机、CIP清洗系统
制药与生物工程：无菌反应釜、发酵罐、配液系统、注射用水管道
精细化工与涂料：高粘度胶粘剂、树脂、油漆、染料生产线
水处理与环保：加药装置、膜处理设备（要求无泄漏）
细胞培养与实验室：一次性生物反应器、小型无菌罐

为什么选择卡箍安装的隔膜压力表？

相比传统螺纹或法兰压力表，卡箍安装具有以下突出优势：

无死角设计：卡箍连接的内径与管道一致，避免螺纹连接的凹陷处积存物料，防止细菌滋生。
快速拆卸：无需工具或仅需一个卡箍扳手，即可在数秒内拆下压力表进行校验或更换，大幅缩短停机清洗时间。
标准化接口：符合3A卫生标准和ISO 2852标准，可与其他卫生级阀门、管件无缝对接。
安全可靠：卡箍配合硅胶垫片形成严密密封，无泄漏风险，尤其适用于高压蒸汽或腐蚀性介质。

选型与注意事项

确定接口尺寸：测量管道卡盘规格（如Φ50.5mm对应1.5英寸），确保隔膜体接口匹配。
选择隔膜材质与涂层：酸性介质用316L即可；含卤素、强氧化剂用哈氏合金；高粘性易结晶介质建议加PTFE防粘附膜。
填充液选择：普通食品/制药用硅油或食用油；高温灭菌（>150℃）需选用高温硅油并加装散热器；强氧化介质（氯气、氧气）需用氟油并做脱脂处理。
量程设置：由于隔膜本身存在附加误差，建议工作压力在量程的30%~70%之间，避免过压损坏隔膜片。
安装方向：卡箍式隔膜压力表通常垂直安装，隔膜体应冲洗干净后再连接；如测量粘稠介质，可将隔膜面朝上安装，避免沉淀。

常见问题解答（FAQ）

问：卡箍隔膜压力表可以测量气体吗？
答：可以。但需注意，气体介质若含水分或有杂质，仍可能堵塞隔膜上方的毛细管；建议选择大平面隔膜或带冲洗接口的结构。

问：隔膜破裂时如何发现？
答：可选用带隔膜破裂指示的压力表（双指针或报警触点），或定期使用检漏仪检测；也可通过观察表头内填充液是否乳化、变色来判断。

问：卡箍压力表能否用于真空测量？
答：可以，但需选用全焊接隔膜体，并确保填充液在真空下不会汽化，推荐使用低温低挥发性硅油，量程应包含真空负压范围（如-0.1MPa）。

问：如何清洗消毒？
答：可直接进行CIP（在线清洗）和SIP（在线蒸汽灭菌），灭菌温度不超过填充液耐受极限。建议蒸汽温度≤140℃，时间≤30分钟，以防隔膜片变形。
