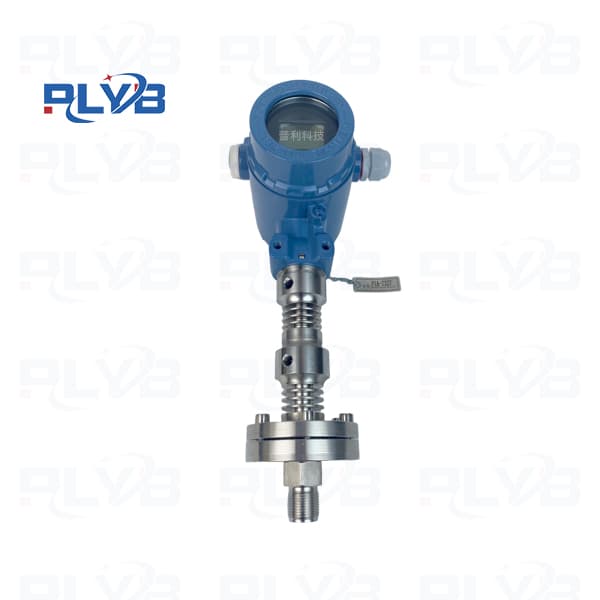

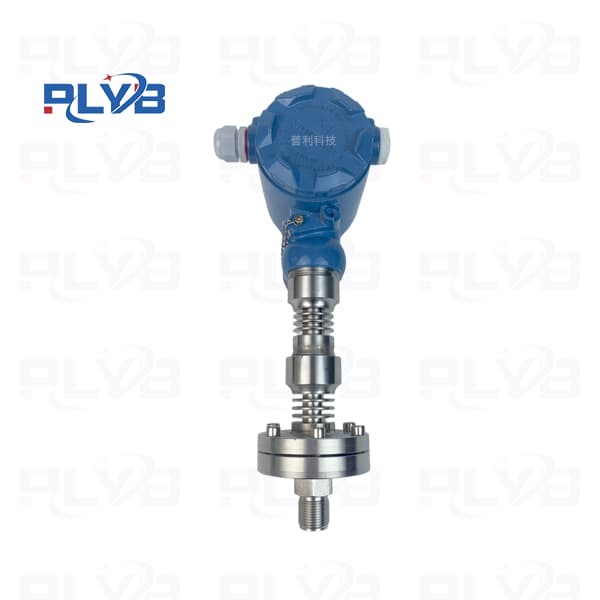

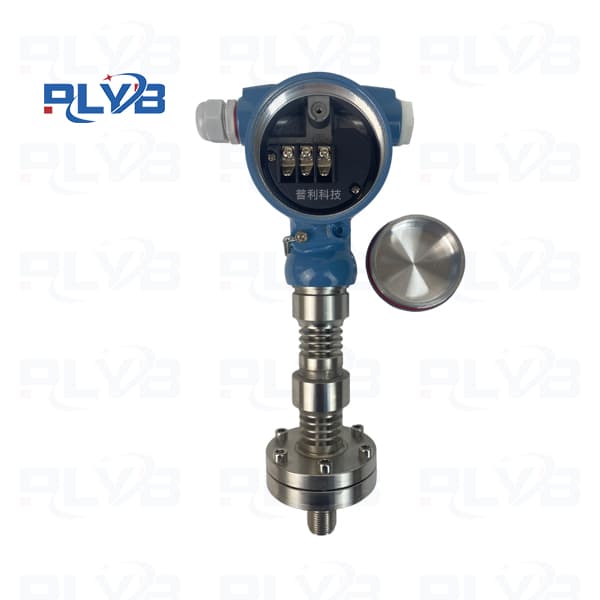

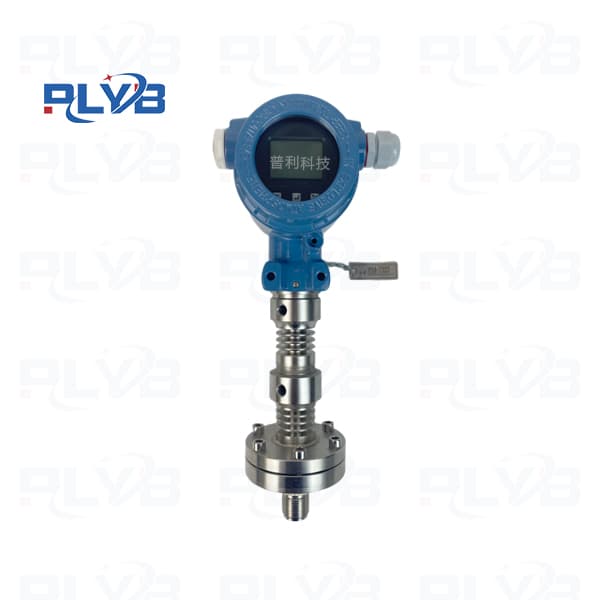

螺纹隔膜压力变送器
- 产品描述
-
螺纹隔膜压力变送器 —— 高温粘稠介质精准测量的可靠之选
在石油化工、食品医药、环保能源等复杂工况中，普通压力变送器往往因介质高温、腐蚀性强或结晶堵塞而频繁失效。螺纹隔膜压力变送器应运而生，凭借其独特的过程连接设计与高温散热器加持，成为严苛工业现场压力测量的理想解决方案。
产品核心亮点：为什么选择螺纹隔膜式设计？
与传统的平膜或引压孔式变送器不同，螺纹隔膜压力变送器将隔离膜片前移至设备前端，通过螺纹直接旋入管道或容器，实现了感压面与介质的“零死角”接触。
防堵、耐腐蚀： 前端316L不锈钢或哈氏合金隔膜，完全隔离导压腔，杜绝粘稠、含颗粒或易结晶介质堵塞引压管。
易清洁、无死角： 常见G1“、M20×1.5等螺纹尺寸，齐平膜设计符合3A卫生标准，原位清洗无残留。
多样化灌充液： 硅油、氟油或食品级白油，适配不同温度与相容性需求。
直面高温挑战：散热器如何保障极端工况稳定性？
在测量蒸汽、热导油或高温反应釜压力时，传感器电子元件长期暴露于高热环境下会导致温漂加大、寿命缩短。我们为螺纹隔膜压力变送器配备了专用高温散热器，通过以下机制确保持久精准：
热阻断结构： 散热器巧妙加装在隔膜体与传感器壳体之间，采用铝或不锈钢材质，利用大面积散热翅片强力对流降温，将介质接触点的300℃高温在电子舱端降至60℃以下。
双屏障隔离： “隔膜+散热器”组合形成双级热缓冲。即便介质瞬间温度冲向400℃，传感芯片也能在常温区间从容工作，显著降低零点与满度热漂移。
无需外接冷却水： 被动风冷即可胜任多数中型高温场景，节省昂贵的水冷套件，安装布线更简洁。
典型应用场景： 导热油锅炉出口压力、注塑机熔体压力、蒸汽灭菌柜、高温反应釜。
技术参数一览
参数项 规格 测量范围 -100kPa…0～10kPa…100MPa 综合精度 ±0.075%FS, ±0.1%FS, ±0.25%FS, ±0.5%FS 过程连接螺纹 G1/2“, G1”, M20×1.5, M27×2, NPT1/2” 等 膜片材质 316L, 哈氏合金C-276, 钽, 蒙乃尔 输出信号 4～20mA (HART), RS485, 0～10V 介质温度 (带散热器) -40℃～400℃ (高温型) 环境温度 -40℃～85℃ 防护等级 IP65, IP67, IP69K (可选) 防爆等级 Ex d IIC T5 Gb 我们如何突破“高粘度+高温”测量瓶颈？
普通变送器在测量沥青、树脂等介质时，一旦引压孔凝固即导致信号失效。我们的螺纹隔膜压力变送器通过前端大口径隔膜感受压力，膜片直接与被测物接触，即便介质呈果冻状，也能真实传导压力。配合散热器，在200℃以上热熔体输送管线上，电子元件始终维持在安全温度，完美平衡了“耐高温”与“高灵敏度”。
行业应用实例
石油与化工： 测量原油输送、反应釜内带搅拌的粘稠混合物压力，散热器杜绝高温焦化风险。
食品与制药： 卡箍快装式螺纹隔膜，配散热器进行CIP/SIP在线高温蒸汽灭菌，全程无菌监控。
塑料与化纤： 挤出机熔体压力测量，散热器确保变送器在350℃长期稳定。
电力与锅炉： 高温蒸汽压力、汽包液位，一体化散热器应对冲蚀与热冲击。
为什么选择我们的产品？
定制化服务： 提供非标螺纹、特种膜片材质（钽、钛）、特殊灌充液定制。
长期可靠性： 每台变送器经严格高低温老化、温度补偿与线性校验。
快速交货： 常规型号及高温散热器均有充足库存，48小时内发货。
技术支撑： 提供现场安装指导，散热器最佳安装方向等经验参数全分享。
常见问题 (FAQ)
问：带散热器的螺纹隔膜变送器最大可承受多高温度？
答：标准高温型加装散热器后，介质温度上限可达400℃。确保散热翅片暴露于通风环境，禁止包裹，可获得最佳降温效果。
问：散热器会影响测量响应速度吗？
答：不会。散热器位于隔膜后端填充液顶部，主要传递静压。压力信号传递时间几乎无影响，响应速度仍可达毫秒级。
问：能否用于测量负压或真空？
答：可以。只要过程连接螺纹与密封垫圈保证气密，螺纹隔膜变送器完全胜任真空工况的精确测量。
问：如何选型？
答：请确认测量范围、过程螺纹规格、介质温度范围、是否需散热器、膜片材质要求及输出信号。
