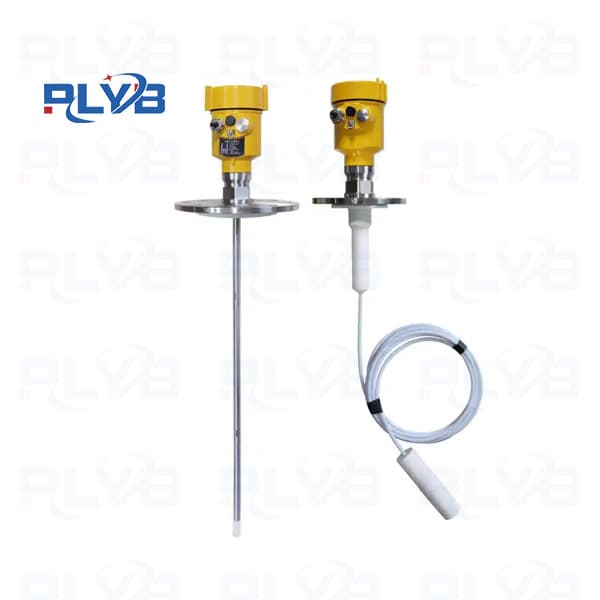

杆式导波雷达液位计
- 产品描述
-
杆式导波雷达液位计是一种通过刚性金属探杆引导高频微波脉冲进行接触式测量的仪表，特别适用于中小量程、工况复杂或介质特性不佳的液位测量场合。
它本质上是一种时域反射计（TDR），但与常规的非接触式雷达液位计不同。其核心优势在于能量集中、受干扰小，尤其擅长在蒸汽、泡沫、粉尘等恶劣环境中稳定工作。
工作原理：它是如何测量的？
其原理可以概括为：发射 → 传导 → 反射 → 计算。
发射脉冲：仪表电子单元发射一个极短（纳秒级）的低能量微波脉冲。
沿杆传导：脉冲沿着插入介质中的金属导波杆，以光速向下传播。
表面反射：当脉冲抵达被测介质表面时，由于介电常数（ε）发生突变，产生强烈反射。
接收与计算：反射脉冲沿原路返回，被仪表接收。通过测量发射到接收的时间差（T），即可计算出物位（L）。
核心计算公式: D = C × T / 2；物位L = 总罐高E - 距离D

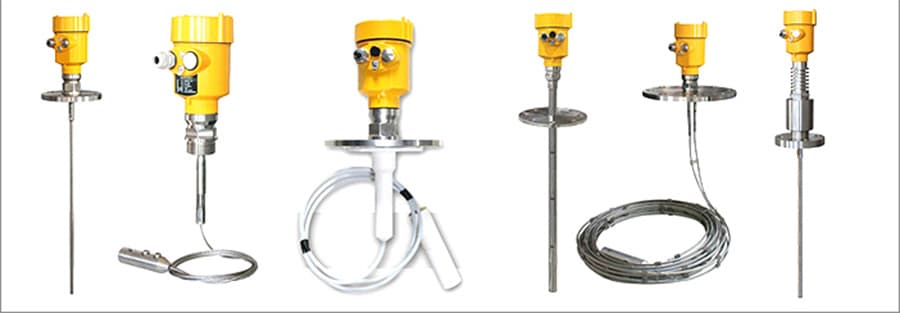

核心构件与类型：杆式探头的种类
杆式导波雷达的核心部件是其金属导波探头，主要分为几种形式：
单杆式：结构简单稳固，由一根金属杆构成，不易挂料，适用于粘性液体或固体颗粒测量。
双杆式：由两根平行金属杆构成，增强了微波场的聚焦能力，可显著提高从低介电常数介质表面的回波信号强度，以保障稳定测量。
同轴式：在金属杆外增加一个金属套管，形成同轴结构。它能完全屏蔽外部干扰，提供最稳定、最可靠的测量信号，尤其适用于介电常数极低的液体或极苛刻的环境。
主要特点：核心优势一览
高精度与强抗干扰能力：电磁脉冲沿探杆传播，能量集中，不受罐内障碍物、蒸汽、泡沫或粉尘的影响，测量稳定可靠。
安装便捷：仪表通常通过标准法兰或螺纹直接安装于罐顶，无需复杂调试。
适用范围广：可用于测量液体、浆料、颗粒甚至粉末，应用领域包括石油、化工、电力、食品、水处理等众多行业。
过程适应性好：可适应的介质温度范围宽（-200℃至+400℃），过程压力最高可达40MPa。
选型要点：如何正确选择？
选择合适的型号时，需要重点关注以下几个参数和工况：
关键参数 典型值/范围 测量范围 0.5m ~ 6m 过程温度 -50℃ ~ 520℃ 过程压力 -0.1MPa ~ 42MPa 精度 ±10mm 信号输出 4-20mA HART、RS485 Modbus 防爆等级 Ex db IIC T6 以下是一些常见工况下的选型建议，以便你根据实际需求进行决策：
工况场景 推荐探头类型 选择理由与注意事项 粘稠液体，不易挂料 单杆式 结构简单稳固，不易挂料，适用性好。 低介电常数介质
(如液化气、轻质油)双杆式 首选。可增强信号反射，保证低介电常数介质下的测量稳定性。 苛刻工况
(强干扰、极小介电常数)同轴式 测量最稳定可靠，能完全屏蔽外部干扰。 腐蚀性介质
(强酸、强碱)全四氟密封型 探头被PTFE材料完全包裹，提供卓越的耐腐蚀性。 有剧烈搅拌 需谨慎使用 搅拌桨可能产生侧向力导致探杆弯曲或断裂，需评估机械强度并优化安装位置。 高粘度、易结晶介质 单杆式 伴热或吹扫功能可能是必要的，以防止挂料影响测量。 应用与局限
主要应用
化工与石化：用于反应釜、储罐的液位监测，如各种溶剂、酸碱、油品等。
食品与制药：适用于对卫生有一定要求的罐体，测量牛奶、糖浆、药液等。
电力与水处理：用于水池、水箱、酸碱储罐、石灰浆池等的液位控制。
界位测量：当两种液体不相溶且介电常数存在差异时，可用于测量其界面高度。
主要局限与注意事项
量程受限：由于运输和安装限制，杆式雷达的最大测量范围通常限制在6米以内。
机械强度问题：在存在强烈搅拌或流体冲击的罐体中，需考虑探杆的抗弯、抗侧向力能力。
挂料与结晶：在高粘度、易结晶或易挂料的介质中，附着物可能影响测量。
安装要求：安装时需确保探杆与罐壁、罐内障碍物保持一定距离，以避免信号干扰。
总结
杆式导波雷达液位计，是专为中小量程、环境复杂或介质特性不佳的工况而设计的稳健之选。它在抗干扰、精度和适应性方面表现出色，是许多工业液位测量难题的可靠解决方案。
