浮球液位变送器 / 浮球液位计
- 产品描述
-
产品核心定位
浮球液位变送器（也称浮球液位计）是一种基于浮力原理，通过磁耦合或机电转换，将浮球随液面的垂直位移转换为标准电信号的连续液位测量仪表。它主要由导向测量杆、浮球、转换模块和壳体组成，具有机械结构简单、量程选择灵活、耐污染能力强、免维护且性价比高的突出优点。产品广泛用于常压及低压容器的液位远传与本地显示，是水处理、石油、化工、食品等行业储运工序的理想选择。

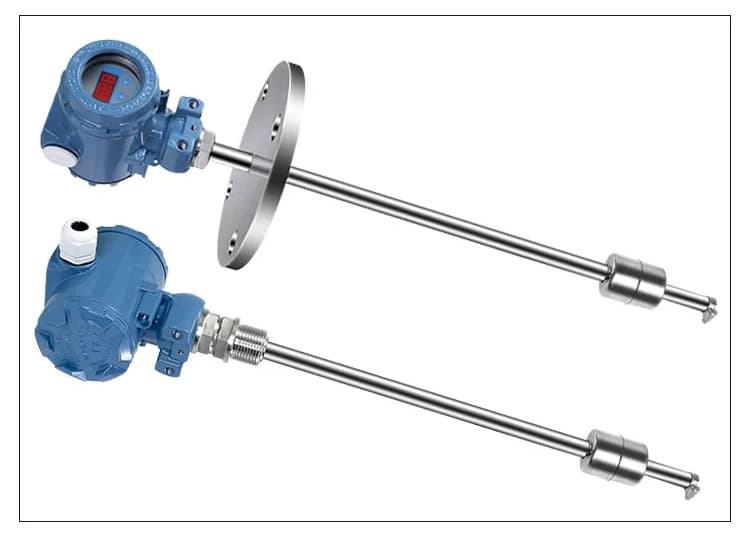

产品图片
产品概述
本系列浮球液位变送器以高性能干簧管电阻链阵列为核心传感元件（可选磁致伸缩原理高精度型），配合不锈钢或工程塑料浮球以及内置变送模块，可直接输出与被测液位成良好线性的4～20mA信号，并可叠加HART通讯或选配RS485输出。产品提供顶装（投入式）和侧装（连通管式）两种基本安装形式，覆盖0.2m至6m的测量范围，材质组合灵活，能满足纯水、污水、轻油、弱酸碱及中等腐蚀性介质的连续液位监测，并具备本安或隔爆防爆能力。
核心性能参数
测量范围： 200mm～6000mm （定制）
输出信号： 4～20mA DC （可叠加HART、RS485/Modbus）
精度等级： 0.5% FS / 1.0% FS （磁致伸缩型可达0.1% FS）
分辨率： 5mm / 10mm
供电电源： 24V DC （12～36V DC）
负载电阻： ≤750Ω （24V时）
介质温度： -20℃～120℃ （高温型可达200℃）
工作压力： 常压～2.5MPa （取决于浮球和过程连接强度）
接液材质：
导向杆/连接件：304 / 316L不锈钢、聚丙烯PP、聚偏氟乙烯PVDF
浮球：304 / 316L不锈钢、钛合金、PP、PTFE涂覆
密封圈：氟橡胶、PTFE
过程连接： 法兰（DN50/DN80等）、螺纹（G2″等）、卫生卡盘
电气连接： M20×1.5防水电缆接头
防护等级： IP65 / IP67
防爆等级： Ex db IIC T6 Gb
本地显示： 可选LCD/LED数字表头，显示百分比或液位值
结构原理
浮球液位变送器的核心是一条内置紧密排列干簧管与精密电阻链的密封测量杆。杆外滑动套有一个内含环形磁钢的浮球。当液位变化时，浮球沿测量杆上下移动，浮球内磁钢的磁场使对应位置处的干簧管吸合，从而接入不同阻值的电阻，测量杆整体输出一个与液位严格成正比的电阻值。变送模块将此电阻信号线性转换为4-20mA标准电流输出。
另一种高精度方案采用磁致伸缩原理，浮球内部固定有磁环，测量杆内部是磁致伸缩波导管，电子部件发送询问脉冲并检测返回的扭转波时间差，直接得出浮球精确位置，精度可达微米级。但通用工业场景中，干簧管电阻链式浮球液位变送器凭借其耐脏污、抗挂料、无需复杂标定的特点被大量应用。本页面主要介绍此类产品，并可提供磁致伸缩型定制。
产品优势
结构简单可靠，寿命长
无机械传动和精密摩擦部件，浮球仅与介质和导向杆接触，干簧管全密封于不锈钢或塑料杆内，不受环境尘埃与潮湿影响，平均无故障时间极长。对介质适应力强
浮球可以提供足够的浮力，液体密度低至0.6g/cm³仍可采用加大浮球设计。能耐受一定程度的挂料、悬浮颗粒及泡沫，不会产生虚假信号。通过选用PP、PVDF或涂覆PTFE的浮球和杆体，可长期测量酸、碱、盐溶液。量程定制灵活，无死区
测量长度可根据储罐实际深度自由定制，从0.2米到6米甚至更长。死区极小，能覆盖罐底和罐顶附近的全范围。安装与维护便捷
顶装法兰式可直接从罐顶开孔投入；侧装式利用罐外旁通管安装，无需清罐即可维护。替换浮球或清洗测量杆时，只需从连接法兰中抽出即可，过程简单快速。高性价比
与雷达、磁翻板远传等方案相比，浮球液位变送器在满足中等精度需求的前提下，采购成本和安装费用显著降低，尤其适合多储罐机群的大规模配置。多种输出与防爆选项
标准4-20mA输出可直接接入PLC。增加HART协议可实现智能组态和诊断。同时提供本安和隔爆型防爆结构，安全用于储油区、化学品罐区等危险区域。
选型指南
为准确匹配浮球液位变送器型号，请提供以下参数：
被测介质名称、密度、粘度、腐蚀性
操作温度及压力（常温常压还是带压高温）
测量范围（即从法兰安装面至要求测量最低液位、最高液位的距离）
罐体安装方式：罐顶开孔顶装，或侧壁连通管侧装
罐内是否有搅拌、波动或缓流装置
过程连接规格（法兰标准、公称直径及压力等级，或螺纹尺寸）
材质要求（304、316L或防腐PP等）
输出信号类型（4-20mA、HART、RS485）
是否需要现场显示、防爆要求与防护等级
典型应用场景
水处理与环保
清水池、污水池、集水井、加药罐——抗污堵，适应户外潮湿环境。石油与化工
油水分离器、轻油储罐、地下废液池——防爆设计保证安全。锅炉与暖通
凝结水箱、膨胀水箱、软水箱——高温型持续监测水位。食品与饮料
配料罐、储奶罐、清洗用水箱——卫生型浮球与杆体满足食品级要求。农业与灌溉
灌溉用储水池、液肥配比罐——低成本长寿命，免于频繁更换。船舶与海洋
压载水舱、污水舱——小空间侧装，耐摇摆振动。
安装与维护注意事项
安装方向与垂直度
顶装安装时，测量杆必须保持垂直，允许倾斜角度≤3°，以免浮球卡阻。导杆过长时底部应加装固定环或配重，防止摆动。远离进出料口
安装位置应避开液体直接冲击的区域，避免浮球受紊流干扰产生虚假波动。必要时加装防护套管。侧装连通管的要求
侧装式需保证旁通管上下开口分别位于最低和最高液位之外。连通管内径应足够大，确保浮球自由浮动不被挂壁。浮球装配
安装浮球时，注意方向（部分浮球有上下之分），浮球与导向杆之间应留有适当间隙。禁止用锐器刺伤浮球表面，避免密封失效和腐蚀。电气接线
务必使用屏蔽电缆，屏蔽层在控制室一端可靠接地。接线完成后须拧紧所有电缆密封接头，确保IP防护等级。防堵与清洗
若测量粘稠或易结晶介质，可定期提出变送器，用溶剂擦拭测量杆和浮球。如选配有冲洗接口，可实现在线清洁。防止磁化干扰
安装区域应远离强磁场和大量铁磁性物质，以免干扰浮球内磁钢与干簧管的正常动作。
服务与保障
专业选型支持：技术团队计算浮球尺寸、材质匹配、防爆选型，24小时内反馈
出厂全检：每台产品提供耐压、绝缘、精度和动作次数测试报告
无忧质保：正常使用条件下12个月质保，终身维修
库存充足：常用量程和材质的变送器常备半成品及成品库存，最快当日发货
现场服务：全国重点区域可提供安装指导与故障诊断上门服务
