LT单法兰液位变送器
- 产品描述
-
产品核心定位
单法兰液位变送器是一款基于差压测量原理，通过法兰膜片直接感测介质压力，并转化为标准信号的高精度液位仪表。其最大特点是只有一个测量法兰与过程设备直接连接，另一侧（低压侧）直接通大气或通过毛细管引压，结构精简，安装维护方便，特别适用于开口罐、带压储罐以及需要插入式安装的液位、界位测量场合。
产品图片
产品概述
本系列单法兰液位变送器采用高性能单晶硅或扩散硅传感器核心，配合全焊接密封法兰膜片，可精确测量液体、浆料及可流动介质的液位、密度与界位。产品提供多种法兰标准、接液材质及膜片涂层方案，能够从容应对腐蚀性、粘稠、高温或低温、卫生级等复杂工况。其4-20mA叠加HART通讯的输出方式，可无缝接入PLC、DCS等控制系统，是实现过程自动化与数字化工厂的理想现场仪表。
核心性能参数
测量范围： 0～3kPa 至 0～10MPa（可按液位高度定制，最小量程可至10kPa以内）
输出信号： 4～20mA DC + HART协议（可带RS485/Modbus选项）
精度等级： 0.075%FS、0.1%FS、0.2%FS可选
长期稳定性： ≤±0.1%FS/年
电源： 标准DC24V
环境温度： -40℃～+85℃
过程温度： -40℃～+200℃（充硅油时一般-40～150℃，高温可填充高低温油）
防护等级： IP67 / IP68可选
防爆等级： Ex db IIC T5 Gb

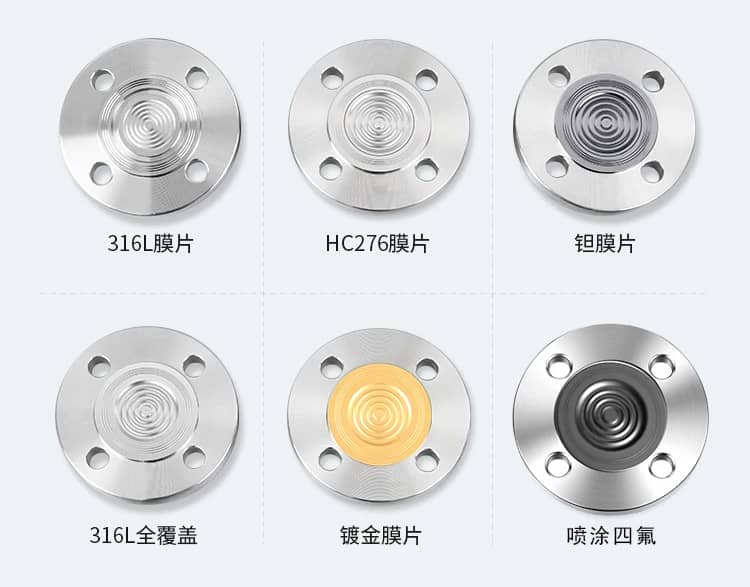

接液膜片材质： 316L不锈钢、哈氏合金C-276、钽、蒙乃尔、PTFE贴覆膜片（防腐型）
法兰材质： 304不锈钢、316L不锈钢、其他合金
法兰标准： DIN、ANSI、JIS、GB（如DN25/DN50/DN80/DN100等，压力等级PN1.0～PN10.0MPa）
显示表头： 可旋转LCD现场显示屏，显示液位、百分比、电流及诊断信息
结构原理
单法兰液位变送器的工作原理基于经典静压测量公式：液柱压力 P = ρ×g×H。
变送器法兰膜片直接与被测介质接触，感知液柱产生的压力。高压侧通过法兰取压口感应全部压力，低压侧若测量敞口容器则直接通大气；若测量密封带压容器，则可配毛细管远传将低压侧接至设备气相空间。内部传感器将压差转换为电信号，经放大与补偿后，输出与被测液位成线性关系的标准电流信号。独特单法兰设计减少了备品备件数量，消除了长引压管堵塞、泄漏和保温伴热的烦恼，尤其适合高粘度、易结晶或含悬浮固体颗粒的介质。
产品优势
多重防腐抗粘附膜片
可选择316L、哈氏合金、钽膜片，或进行PTFE喷涂/贴覆处理，面对强酸强碱、高粘稠浆料、结晶介质时能大幅延长使用寿命，减少清洁维护周期。紧凑一体结构，免维护
全焊接密封，无活动部件，抗振动、耐冲击。防护等级高达IP68，可直接投入安装或被水淹没，长期运行零漂移小。宽温度与环境适应力
通过内部充灌液（硅油、氟油等）的选择和散热片设计，能适应从深冷至200℃的过程温度，适用于户外、罐区、潮湿井室等严苛环境。智能化功能整装
内置自诊断、温度补偿、线性化处理功能。通过HART手操器或上位机，可现场组态量程、零点迁移、阻尼时间、输出函数等，大幅降低调试难度。卫生型与无菌连接
针对食品、制药行业，可提供快装卡盘、SMS、DIN 11850等卫生型法兰，膜片表面抛光至Ra≤0.4μm，满足CIP/SIP清洗要求，符合3-A标准。多元化安装方式

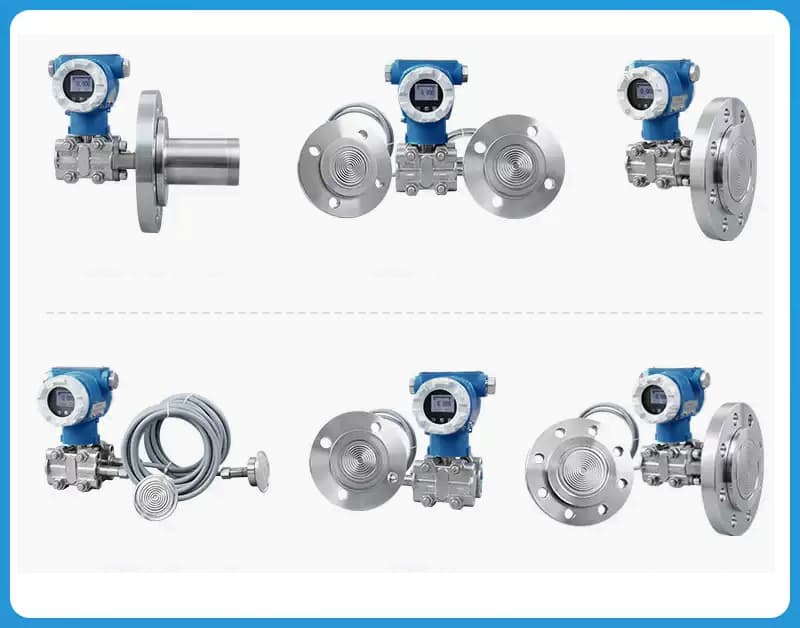

提供侧-侧法兰、插入式法兰、加长延伸膜片等多种结构，可解决设备壁厚保温层导致的安装难题，并有效降低死区影响。
选型指南
为确保选型准确，请提供以下工况参数，我们的工程师将为您提供一对一精准方案：
被测介质名称及主要成分（关乎材质兼容性）
操作温度与最大/最小压力
测量范围（最低液位到最高液位的实际高度）
设备类型：敞口罐 / 带压密封罐
法兰标准、公称直径及压力等级（或待连接配对法兰规格）
介质是否粘稠、是否结晶、是否含固体颗粒
环境是否有爆炸性气体或粉尘（判断防爆形式）
是否需要带现场显示、是否需HART通讯
特殊要求（如卫生型、涂覆膜片、耐负压、高温散热等）
典型应用场景
化工与石化：反应釜、储罐、地下溶剂池液位，适合腐蚀性液体
水处理与环保：污水池、集水井、加药罐液位，抗污堵
食品与酿酒：牛奶储罐、发酵罐、食用油罐，卫生光滑无死角
电力与能源：凝汽器热水井、除氧器水箱、柴油储罐
冶金与造纸：黑液、白液、浆池，耐磨损与高浓度纤维介质测量
制药与生物工程：纯化水储罐、培养基配制罐，全封闭无菌设计
安装与维护注意事项
安装位置
法兰中心应安装在容器最低测量液位之下，以防止负压引入。若容器无法底部开孔，可选用插入式单法兰，并确保插入深度超过零液面层。密封与扭力
安装时使用配套垫片，对称交叉拧紧螺栓，避免单侧受力导致膜片变形或损坏。零点迁移
安装后需要执行零位校准，特别是当膜片位置与真实零液位存在高度差或低压侧有取压影响时，通过HART手操器或表头按键进行零点迁移设定。真空工况保护
若容器可能抽真空，务必在订货时注明，需特殊充灌液和膜片处理，防止膜片外鼓破裂。防堵与冲洗
测量结晶或沉淀性介质，推荐选用带冲洗环的法兰结构，可定期冲洗膜片表面。电缆与接地
电气连接应使用屏蔽电缆，屏蔽层可靠接地。防爆场合须遵守相应防爆接线规范。电缆入口需拧紧密封，保持IP防护等级。
工程案例与客户见证
“将原有顶装导波雷达更换为插入式单法兰液位变送器后，物料蒸汽凝结干扰彻底消失，测量稳定，每年仅需常规巡检一次。” ——某精细化工企业仪表主管
“我们使用带PTFE贴覆膜片的单法兰安装在酸性原料罐，至今24个月无腐蚀泄漏，备件成本下降35%。” ——某电池材料生产商
