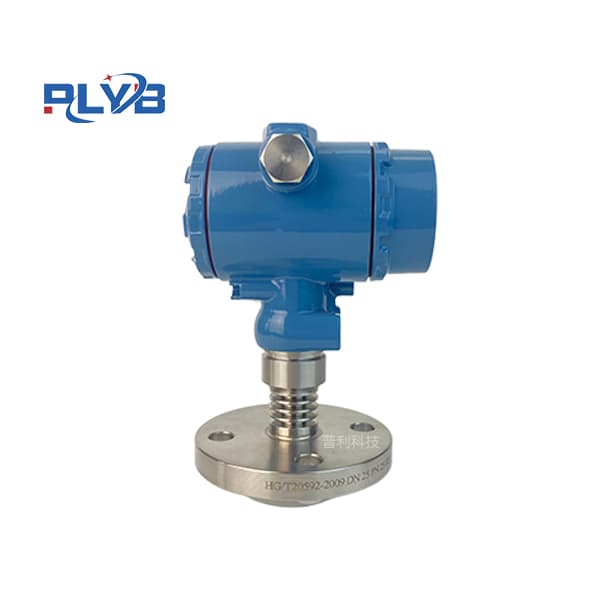

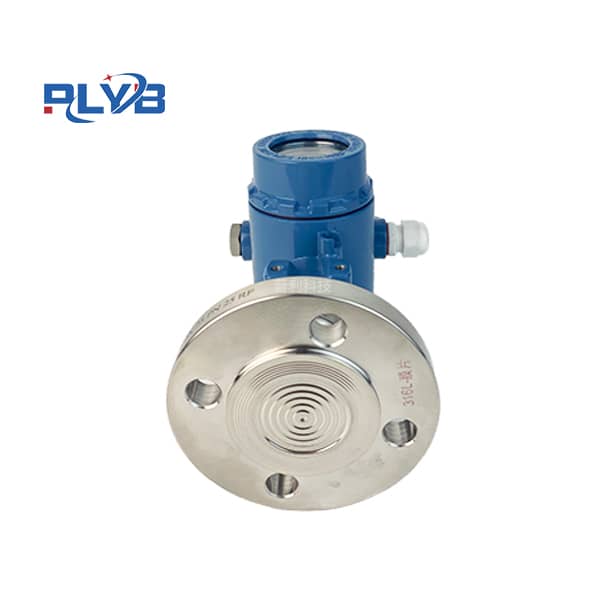

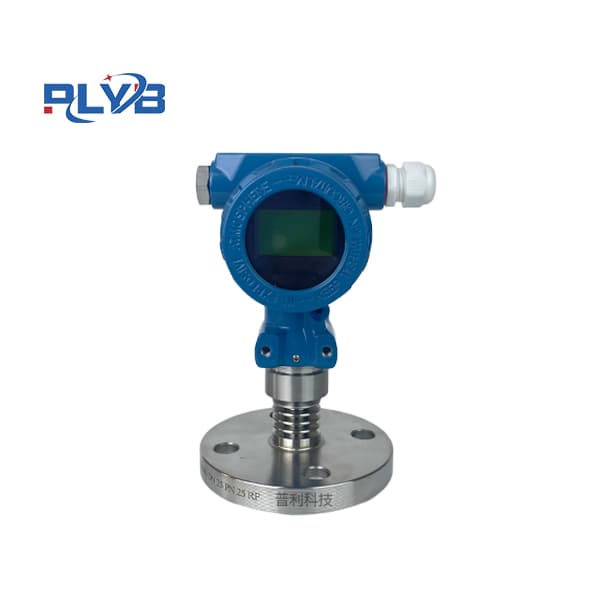

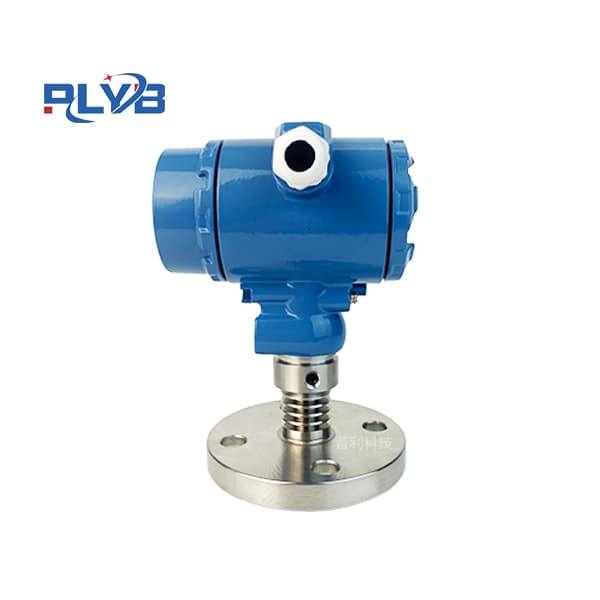

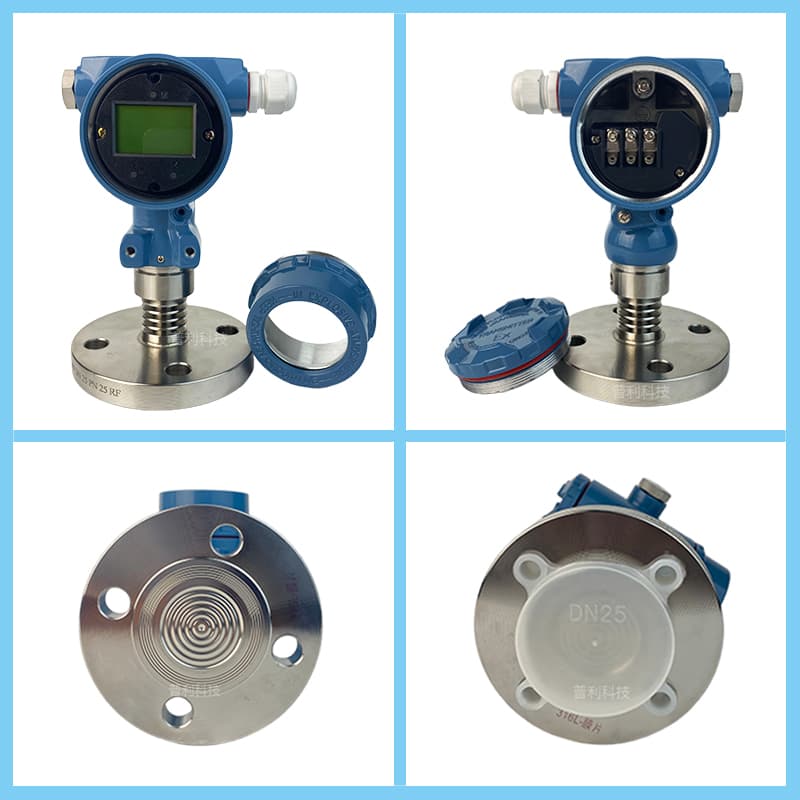

单法兰隔膜压力变送器
- 产品描述
-
单法兰隔膜压力变送器（又称：平法兰隔膜压力变送器、单法兰压力变送器）专为测量粘稠、易结晶、含颗粒或强腐蚀性介质的压力而设计。它采用隔膜密封技术，将传感器与过程介质隔离，有效避免管道堵塞与仪表损坏，广泛应用于石油、化工、制药、食品、环保及造纸等行业。
什么是单法兰隔膜压力变送器？
单法兰隔膜压力变送器是一种带法兰安装接口的压力测量仪表。其前端为一个大面积的金属隔离膜片（通常为不锈钢、哈氏合金、钽等材质），通过法兰直接安装在罐体或管道侧壁（或底部）。过程压力通过填充的硅油或惰性液传递至后方的压力传感器，并转换为 4-20mA、HART、RS485 等标准电信号输出。
与普通压力变送器相比，它没有引压孔和导压管，彻底解决粘稠介质堵塞问题。
产品特点
- 精度高：0.1%、0.5%F.S
- 量程、零点外部连续可调，量程比 100:1
- 正迁移可达 500%、负迁移可达 600%
- 稳定性能好，稳定性：0.25%，60个月
- 接触膜片材料可选；抵押浇铸铝合金壳体
- 小型化全不锈钢法兰，易于安装
- 过程连接于其它产品兼容，实现最佳测量
- 标准 4-20mA，带有HART协议
核心优势 – 为什么选择单法兰隔膜结构？
防堵塞设计：无死角、无导压孔，适合浆料、纸浆、泥浆、胶水、沥青等高粘性介质。
耐腐蚀性强：膜片可选 316L、哈氏合金 C-276、蒙乃尔、钽、钛等，适配酸、碱、盐水等腐蚀环境。
高温介质适用：填充高温硅油或氟油，可测介质温度最高达 350℃（需配合散热片）。
安装维护便捷：直接法兰螺栓固定，无需伴热或冲洗导压管。
精度高、稳定性好：智能传感器可选±0.1% 精度，长期漂移小。
典型应用场景
行业 典型介质 石油化工 原油、重油、沥青、聚合物浆料 制药/生物 发酵液、药液、膏状物（符合卫生型要求） 食品饮料 果酱、巧克力酱、浓缩果汁（平齐面卫生法兰） 环保/水处理 污泥、石灰浆、絮凝剂 造纸 纸浆、黑液、涂料 冶金/矿业 矿浆、尾矿、泥浆 主要技术参数
量程范围：0–5kPa 至 0–60MPa（或绝压）
输出信号：4-20mA、4-20mA+HART、RS485 Modbus、0-10V
精度等级：±0.1%、±0.5%
膜片材质：316L、哈氏合金 C276、钽、钛、蒙乃尔、喷涂 PTFE
法兰标准：HG/T20592、ANSI B16.5、DIN、JIS（可按需定制）
法兰规格：DN25 / DN40 / DN50 / DN80 / DN100，PN0.6–PN40
填充液：硅油（常规）、高温硅油、低温硅油、氟油（耐强氧化）
防护等级：IP65 / IP67
防爆等级：Ex ia/ib IIC T4~T6，Ex d 隔爆型
如何选型？关键考虑因素
“单法兰隔膜压力变送器选型”时，请确认以下 6 点：
介质特性：是否粘稠、易结晶、腐蚀性强、含固体颗粒？
过程温度与压力：最高/最低温度、最大压力是否匹配膜片与填充液？
法兰规格与材质：现场配对法兰标准？膜片是否需要哈氏合金或涂层？
输出与供电：需 4-20mA 还是数字通讯？是否需要防爆？
安装位置：罐顶、侧壁或底部？法兰是否需加延伸管（如 2"~5" 延伸）？
卫生要求：食品/制药需选择卡箍式卫生型平膜片，并满足 3A / EHEDG。
常见问题（FAQ）
问：单法兰隔膜变送器和普通压力变送器有什么区别？
答：普通变送器通过引压孔导压，易被粘稠物堵塞；单法兰隔膜变送器利用大面积隔离膜片，无引压孔，彻底防堵。问：能否测量负压或真空？
答：可以，但需选用特殊设计的膜片结构，并避免填充液汽化。建议订购时注明“真空应用”。问：高温介质如何处理？
答：可加装散热片（冷凝管）并选用高温填充液，最高耐温 350℃。问：是否支持就地显示？
答：可选配 LCD 数字显示表头，实时显示压力值。
